TinyESP kontroler Wi-Fi z ekranem OLED
TinyESP to uniwersalny kontroler Wi-Fi z oprogramowaniem open-source ESPEasy i ekranem OLED 0.96″.
Zastosowanie popularnego modułu ESP8266 powoduję, ze pomimo bogatego wyposażenia kontroler jest tani. Urządzeniem po skonfigurowaniu można w wygodny sposób zarządzać przez stronę www.

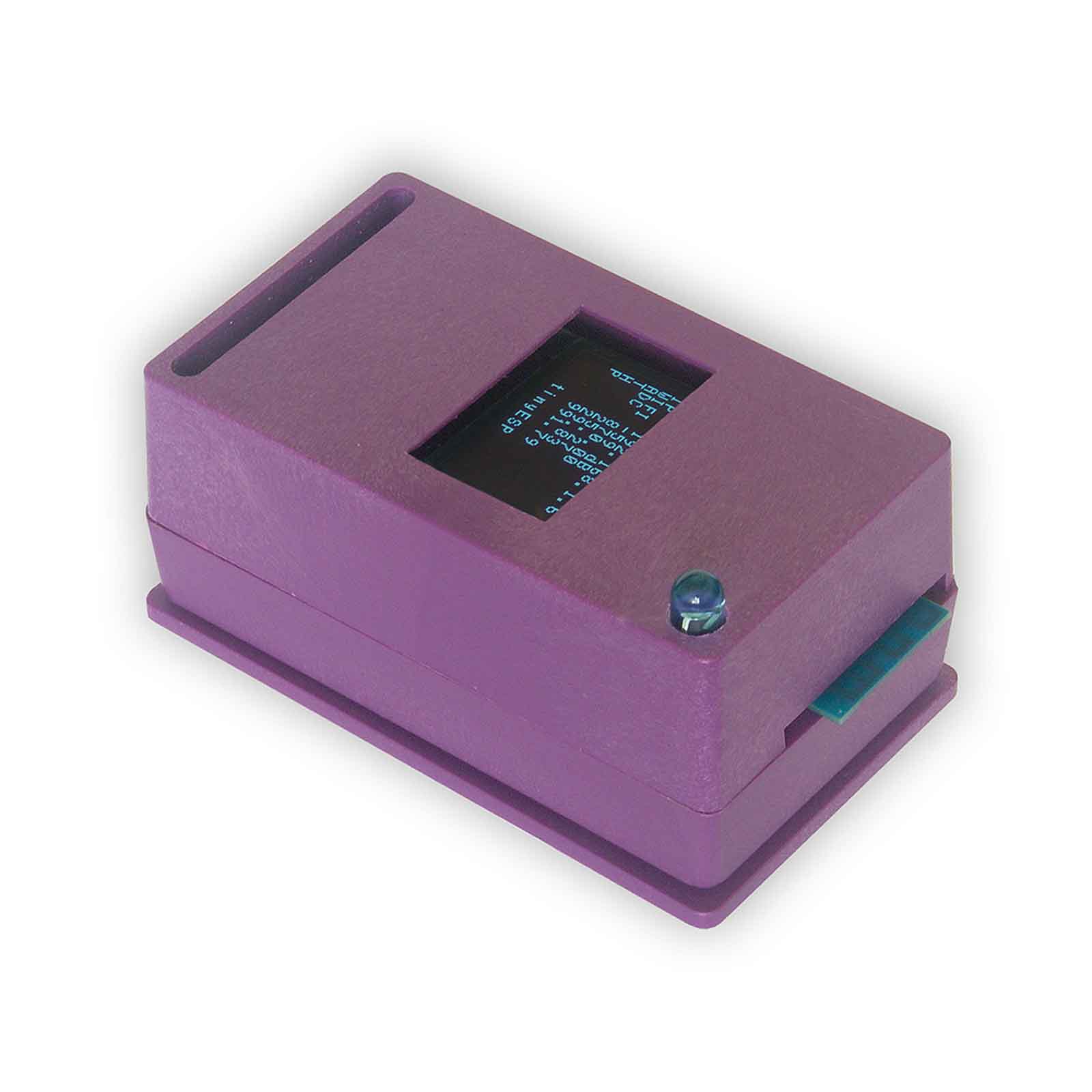

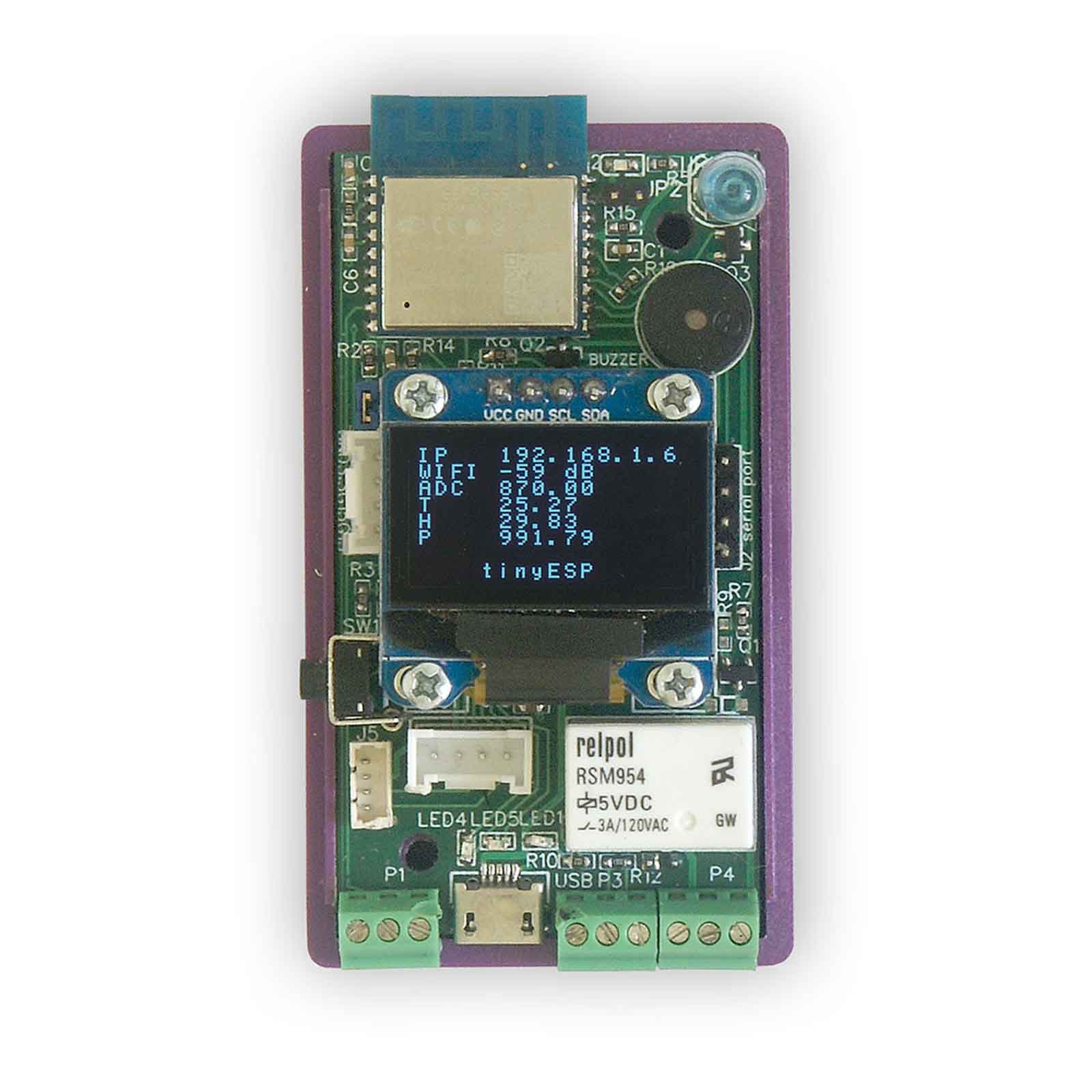

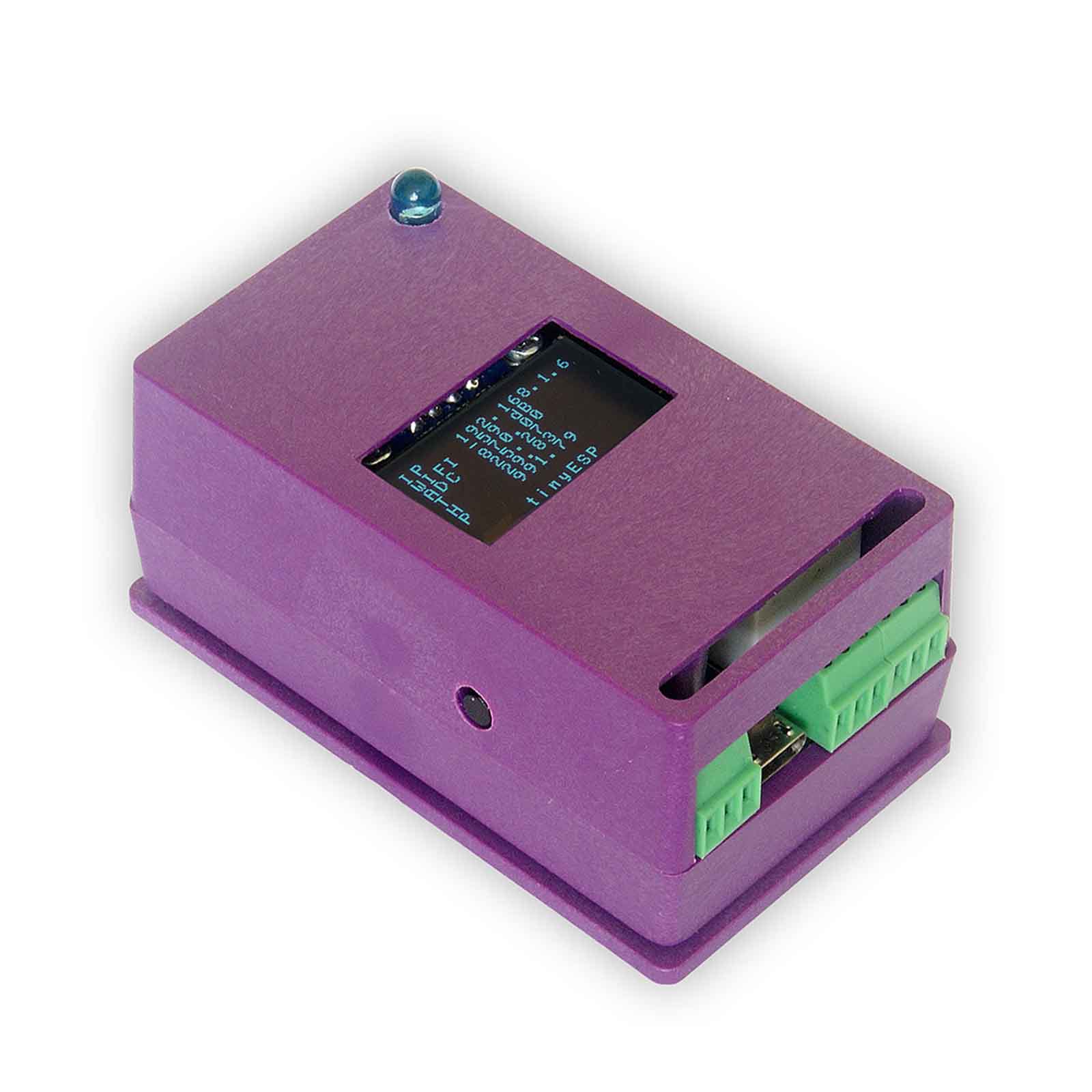

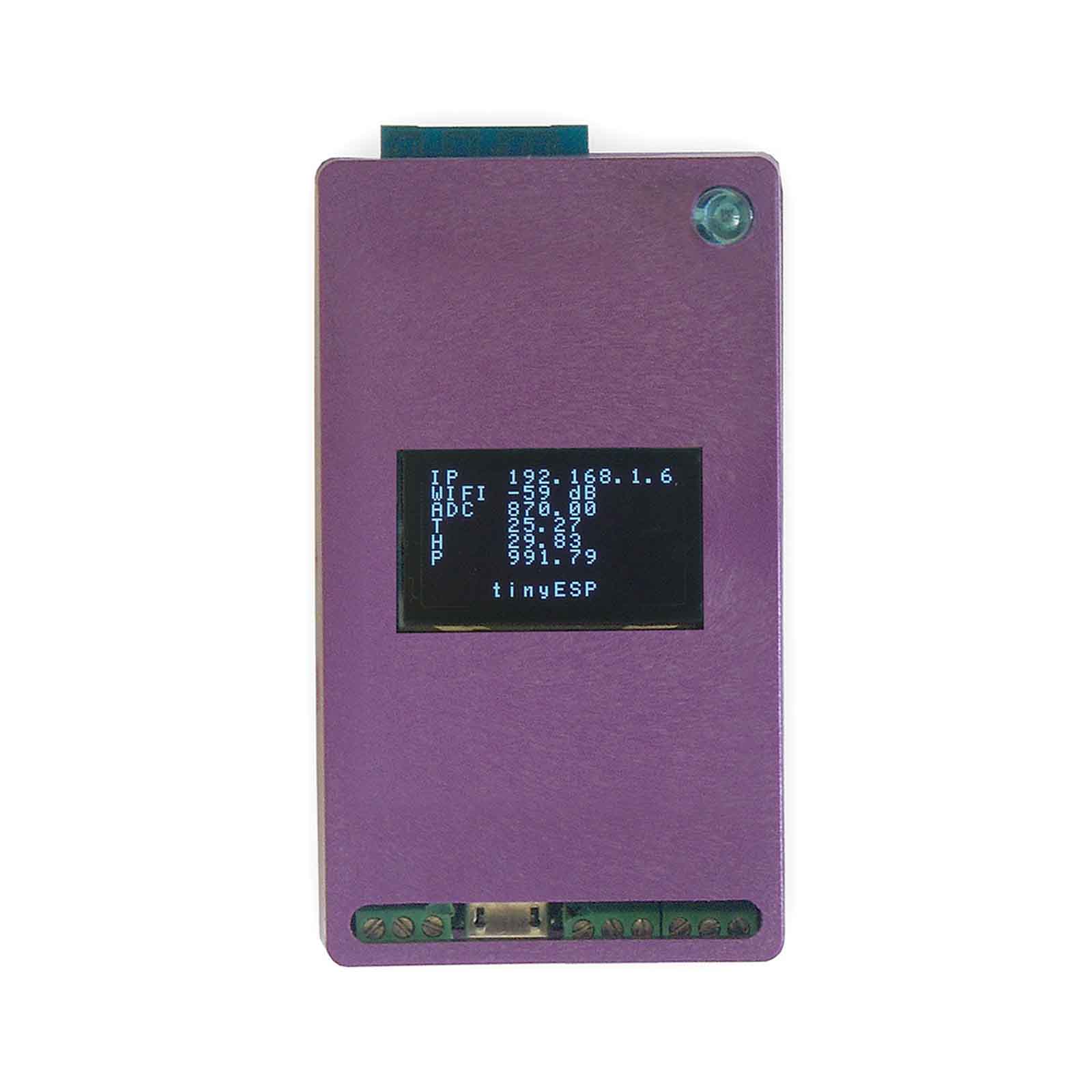

Wersja rozszerzona jest o wyświetlacz OLED 0.96 cala, który jest zamontowany na płytce kontrolera.
Ważne: Urządzenie jest już zaprogramowane.

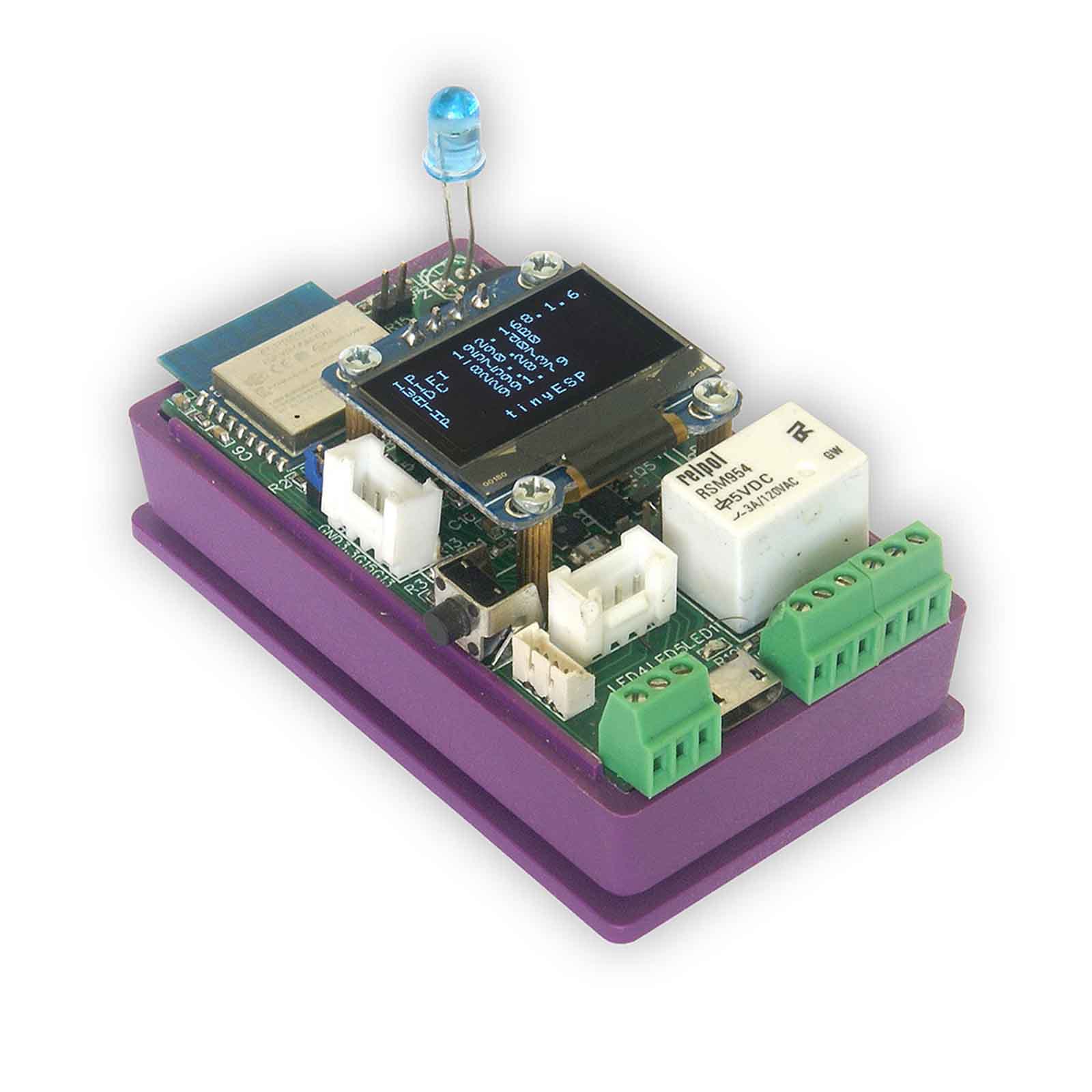

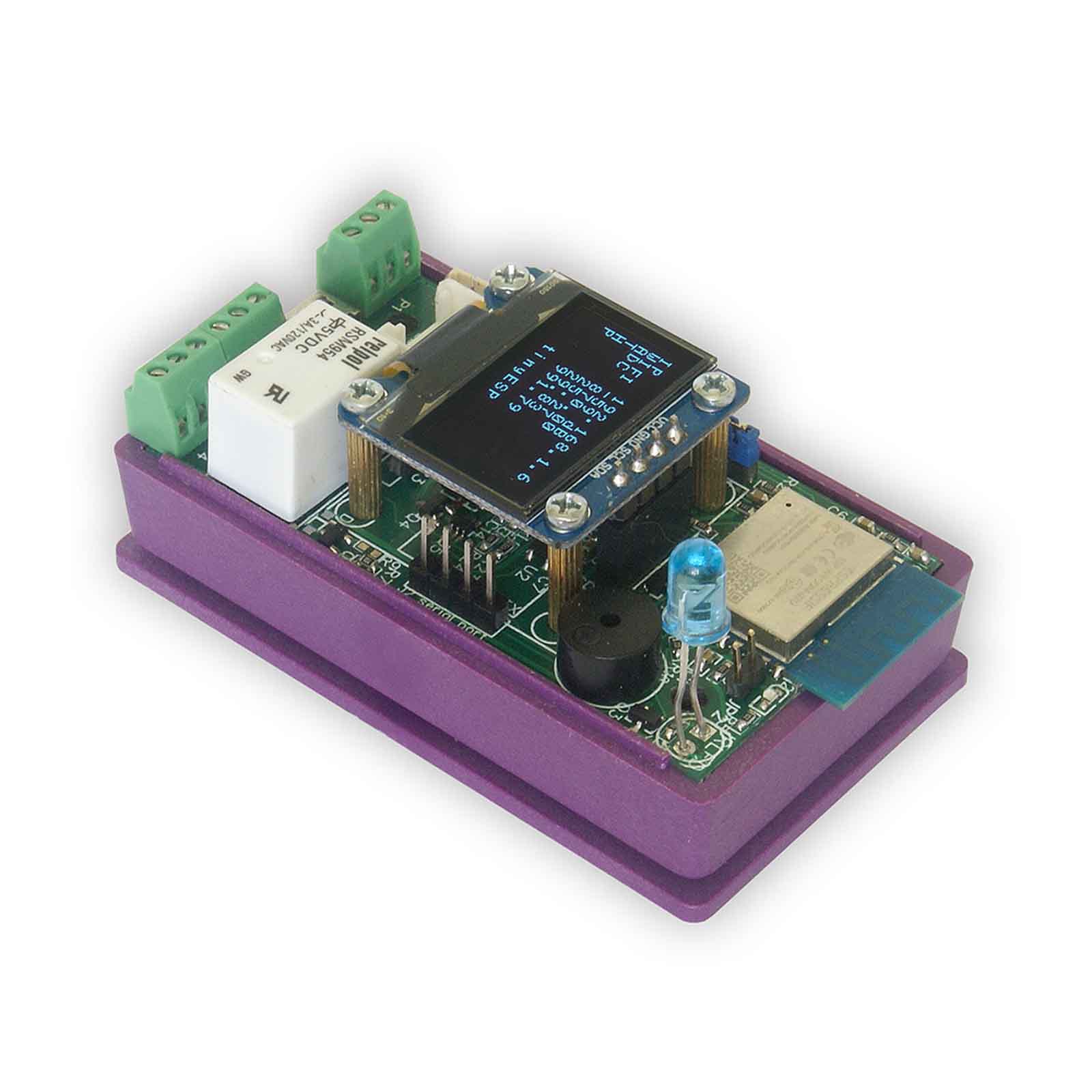

Możliwości i funkcje wyprowadzeń:
- zasilanie 5V micro USB lub baterii Li-Po z funkcją ładowania baterii i przełączania pomiędzy akumulatorem a zasilaczem
- 1 przekaźnik ze stykami NO,C,NC
- magistrala 1 wire do czujników temperatury DS18B20
- wejście analogowe pomiaru napięcia do 5V lub napięcia baterii
- uniwersalne wejście logiczne lub impulsowe
- magistrala I2C do podłaczania różnych czujników z 2-ma złączami: 1.25mm (obsługuje tiny BME280) lub 2.0mm
- przycisk do: budzenia wyświetlacza, resetu do ustawień fabrycznych, do wgrywania oprogramowania
- port szeregowy UART (napięcia 3,3V) – do programowania lub podpiecia czujników np pomiar CO2
- port rozszerzeń ze złączem 2.0mm do dowolnego wykorzstania (2 GPIO współdzielone z buzzerem i diodą IRLED)
- złącze – gniazdo 2.54mm do podłaczenia wyświetlacza OLED 0.96″
- buzzer do “udzwiękowienia” urządzenia – może zostać wykorzystany jako np akustyczny wskaźnik komunikatu
- IRDA – dioda nadawcza IRLED do wysyłania komunikatów sterowania podczerwienią do wielu różnych urządzeń domowych.
Oprogramowanie ma bardzo bogate możliwości współpracy z serwerami typu Domoticz czy OpenHAB, obsługuje protokół MQTT (może być połączony z mqtt.ats.pl), a także pozwala na zdalne sterowanie innymi urządzeniami. Pozwala także na zrelizowanie prostej automatyki wyzwlanej przekroczeniem wartości (Regulator – level control).
Możliwe jest wgranie innych wersji systemu ESPEasy z obsługą innych peryferii. Można to zrobić poprzez stronę www w zakładce Tools/Update Firmware. Należy używać tylko firmware dla urządzenia ESP8266 z 4MB pamięci flash. Informacje o systemie ESPEasy są dostępne na stronie https://github.com/letscontrolit/ESPEasy, razem z plikami firmware na https://github.com/letscontrolit/ESPEasy/releases.
Zastosowania:
- pomiary środowiskowe (temperatura, wilgotność, smog, CO2, oświetlenie)
- pomiary napięcia 0-5V
- monitorowanie stanu logicznego 0-1
- wysyłanie pomiarów cyklicznie na serwer własny (Domoticz, OpenHAB i inne ) lub do chmury np mqtt.ats.pl
- kontrola urzadzeń za pomocą przekaźnika lub diody nadawczej IR
- załączanie buzzera lub przekaźnika poprzez komendę http z innego urządzenia np Lan Kontrolera
- prosta automatyka np załączająca przekaźnik po przekroczeniu nastawy z czujnika
- wysyłanie powiadomień mailem
- podgląd aktualnych danych na wyświetlaczu
- prosty pomiar odległości
- obsługa czytników RFID
- i wiele innych…
Dane techniczne:
- zasilanie 5V
- pobór mocy max 1W
- przekaźnik max 3A/120v AC
- intefejs radiowy 2,4GHz 802.11n z obsługą standardu 802.11bgn

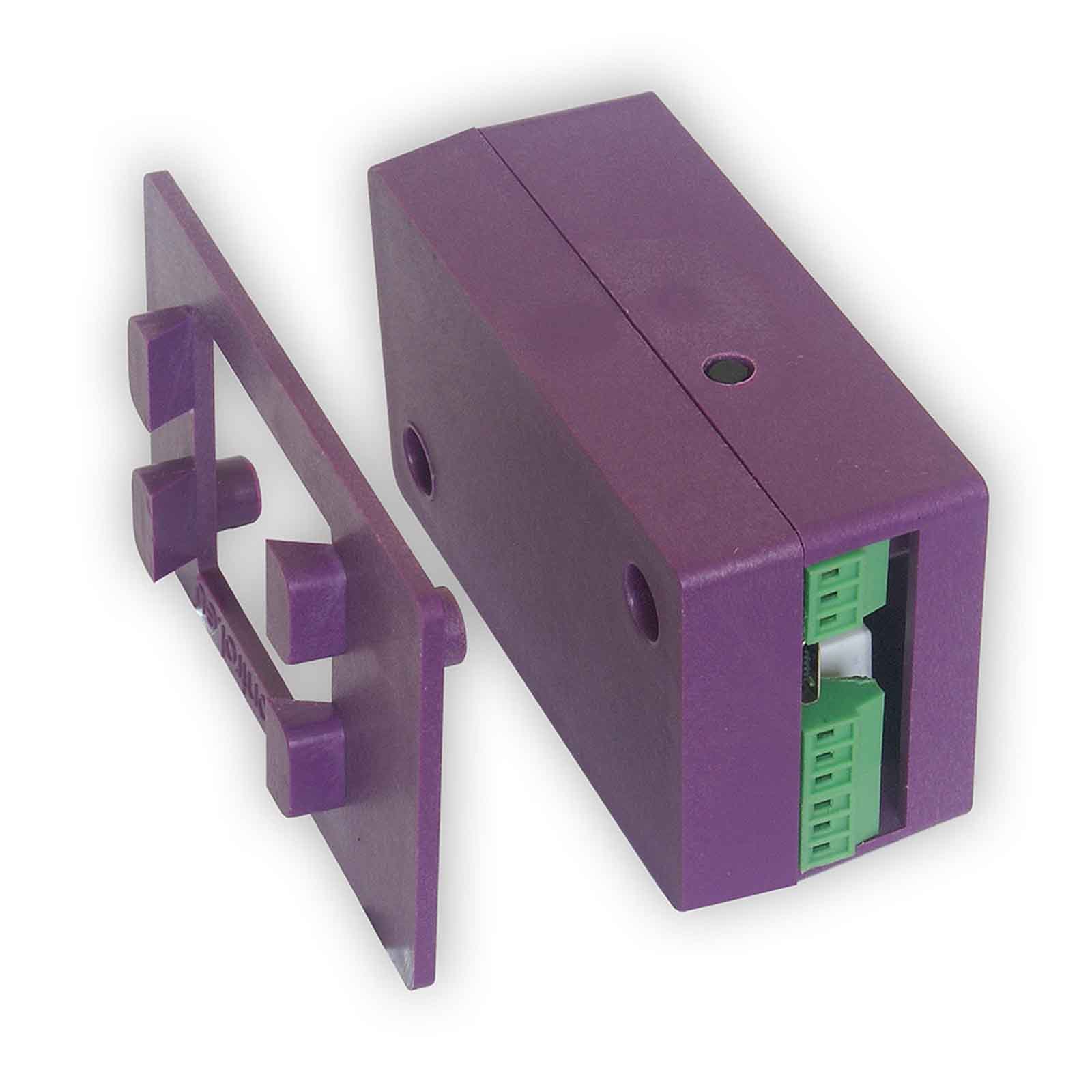

- wymiary 72mmx40mmx3mm (bez uchwytu DIN)
- waga 42g
