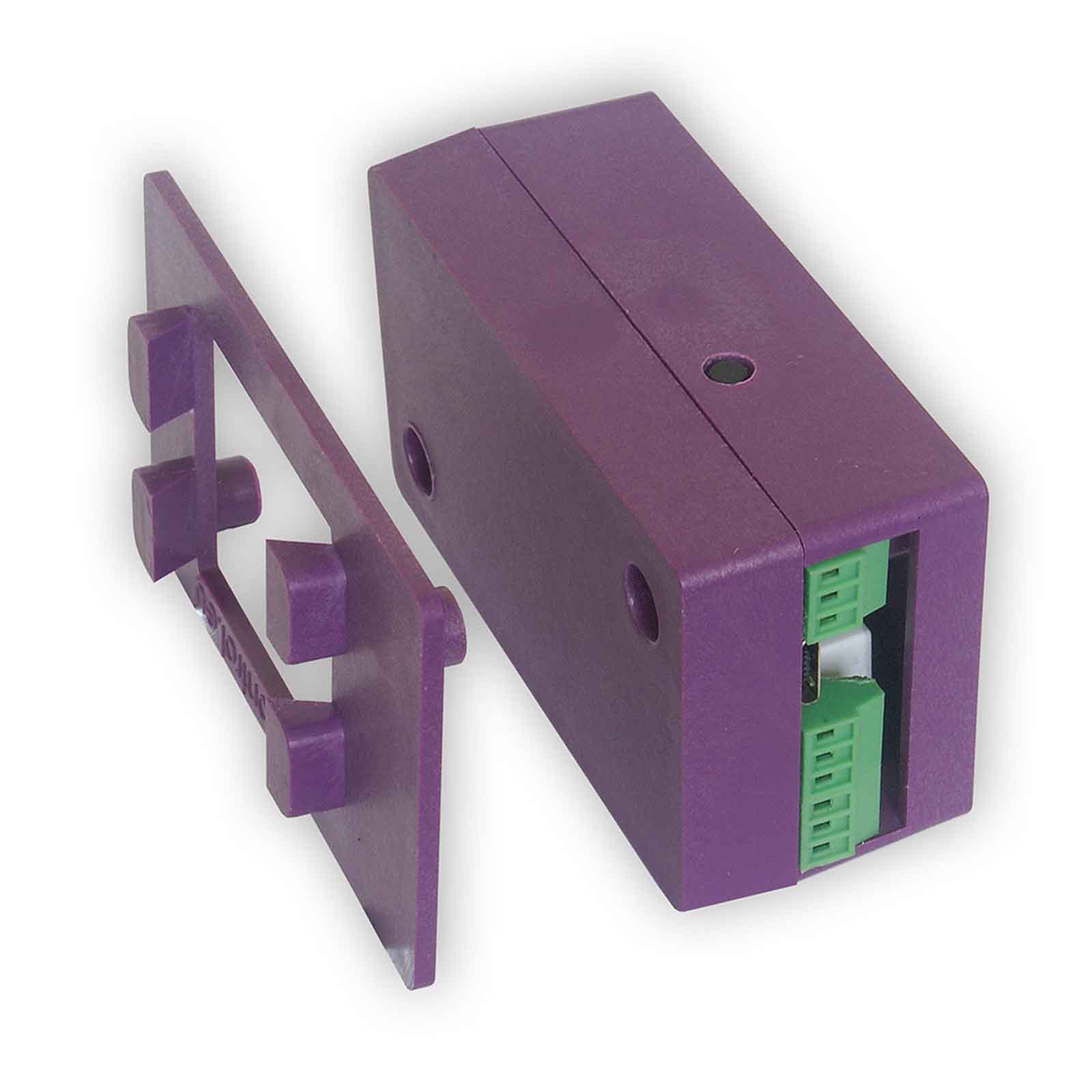

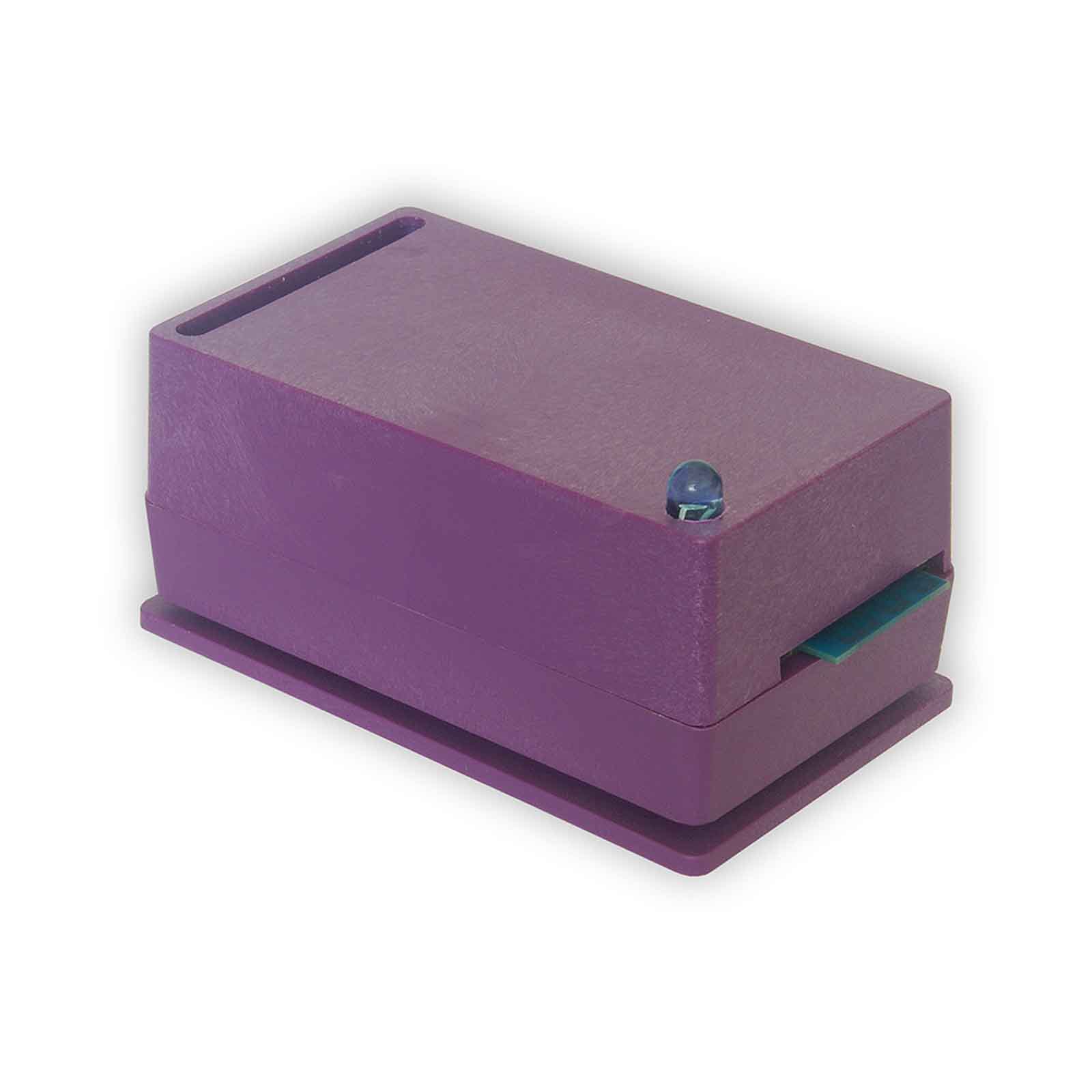

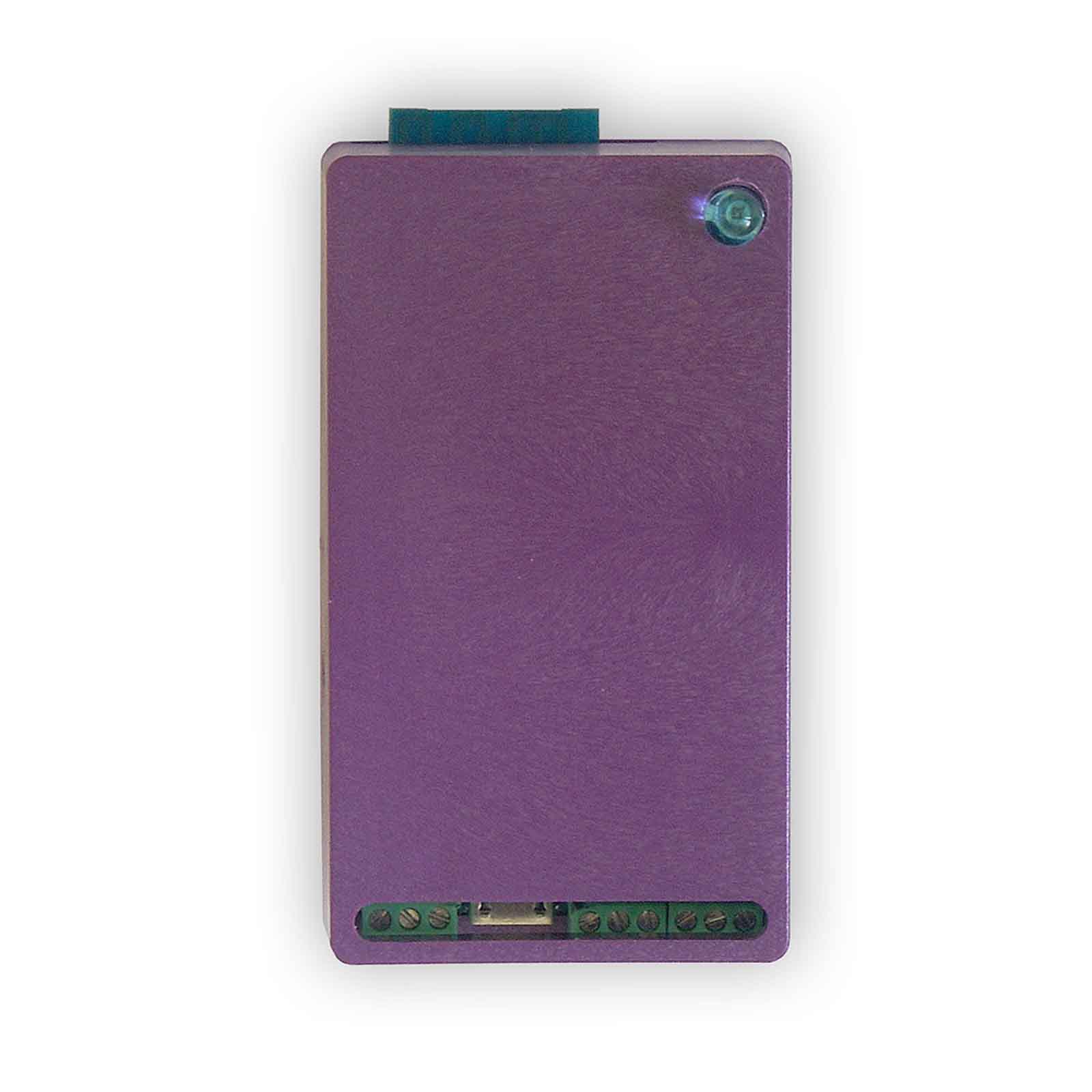

TinyESP kontroler Wi-Fi

TinyESP to uniwersalny kontroler Wi-Fi z oprogramowaniem open-source ESPEasy.

Zastosowanie popularnego modułu ESP8266 powoduję, ze pomimo bogatego wyposażenia kontroler jest tani. Urządzeniem po skonfigurowaniu można w wygodny sposób zarządzać przez stronę www. Ta wersja nie posiada wyświetlacza OLED 0.96 cala.

Ważne: Urządzenie jest już zaprogramowane.

Możliwości i funkcje wyprowadzeń:

zasilanie 5V micro USB lub baterii Li-Po z funkcją ładowania baterii i przełączania pomiędzy akumulatorem a zasilaczem
1 przekaźnik ze stykami NO,C,NC
magistrala 1 wire do czujników temperatury DS18B20
wejście analogowe pomiaru napięcia do 5V lub napięcia baterii
uniwersalne wejście logiczne lub impulsowe
magistrala I2C do podłaczania różnych czujników z 2-ma złączami: 1.25mm (obsługuje tiny BME280) lub 2.0mm
przycisk do: budzenia wyświetlacza, resetu do ustawień fabrycznych, do wgrywania oprogramowania
port szeregowy UART (napięcia 3,3V) – do programowania lub podpiecia czujników np pomiar CO2
port rozszerzeń ze złączem 2.0mm do dowolnego wykorzstania (2 GPIO współdzielone z buzzerem i diodą IRLED)
złącze – gniazdo 2.54mm do podłaczenia wyświetlacza OLED 0.96″
buzzer do “udzwiękowienia” urządzenia – może zostać wykorzystany jako np akustyczny wskaźnik komunikatu
IRDA – dioda nadawcza IRLED do wysyłania komunikatów sterowania podczerwienią do wielu różnych urządzeń domowych.

Oprogramowanie ma bardzo bogate możliwości współpracy z serwerami typu Domoticz czy OpenHAB, obsługuje protokół MQTT (może być połączony z mqtt.ats.pl), a także pozwala na zdalne sterowanie innymi urządzeniami. Pozwala także na zrelizowanie prostej automatyki wyzwlanej przekroczeniem wartości (Regulator – level control).

Możliwe jest wgranie innych wersji systemu ESPEasy z obsługą innych peryferii. Można to zrobić poprzez stronę www w zakładce Tools/Update Firmware. Należy używać tylko firmware dla urządzenia ESP8266 z 4MB pamięci flash. Informacje o systemie ESPEasy są dostępne na stronie https://github.com/letscontrolit/ESPEasy, razem z plikami firmware na https://github.com/letscontrolit/ESPEasy/releases.

Zastosowania:

pomiary środowiskowe (temperatura, wilgotność, smog, CO2, oświetlenie)
pomiary napięcia 0-5V
monitorowanie stanu logicznego 0-1
wysyłanie pomiarów cyklicznie na serwer własny (Domoticz, OpenHAB i inne ) lub do chmury np mqtt.ats.pl
kontrola urzadzeń za pomocą przekaźnika lub diody nadawczej IR
załączanie buzzera lub przekaźnika poprzez komendę http z innego urządzenia np Lan Kontrolera
prosta automatyka np załączająca przekaźnik po przekroczeniu nastawy z czujnika
wysyłanie powiadomień mailem
podgląd aktualnych danych na wyświetlaczu
prosty pomiar odległości
obsługa czytników RFID
i wiele innych…
