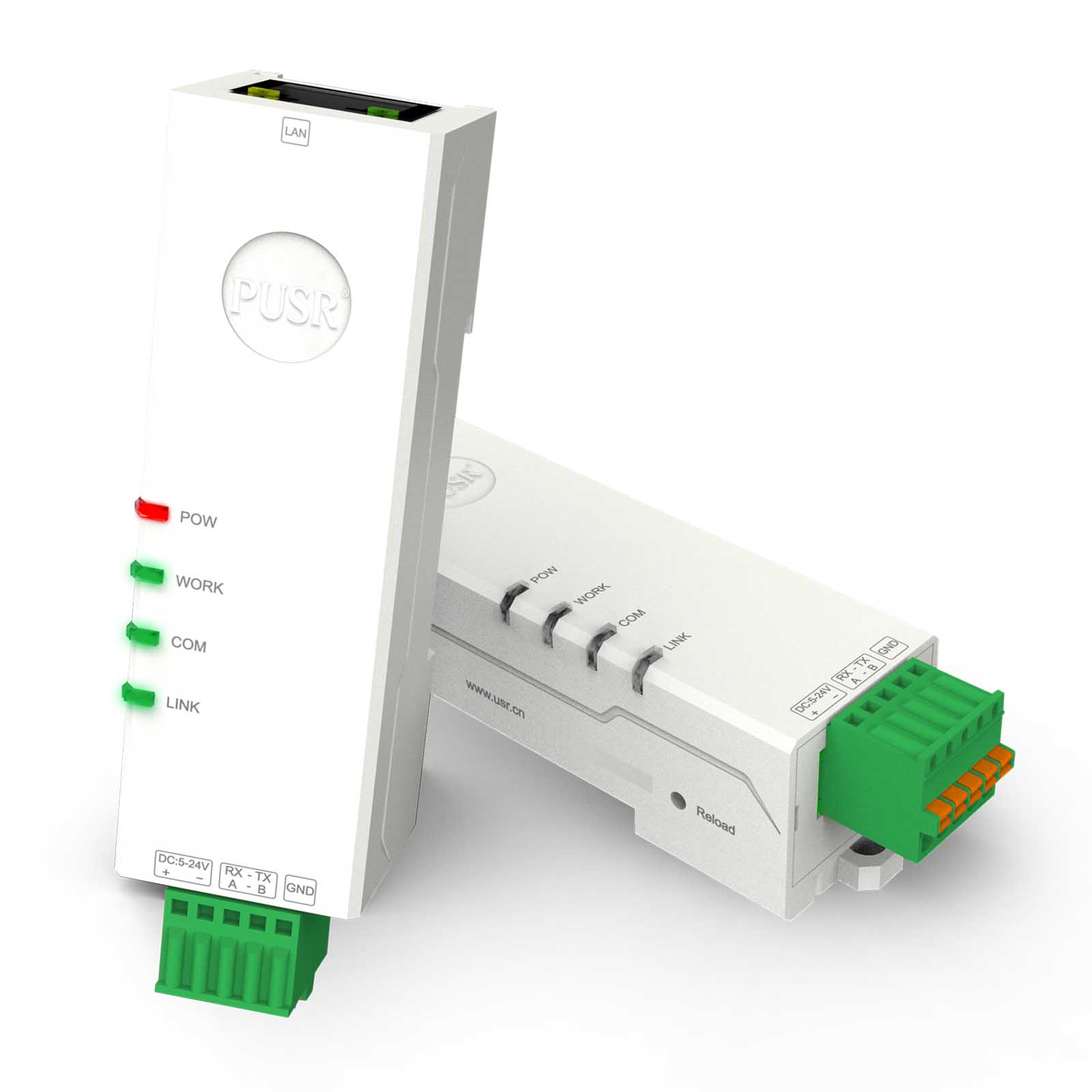

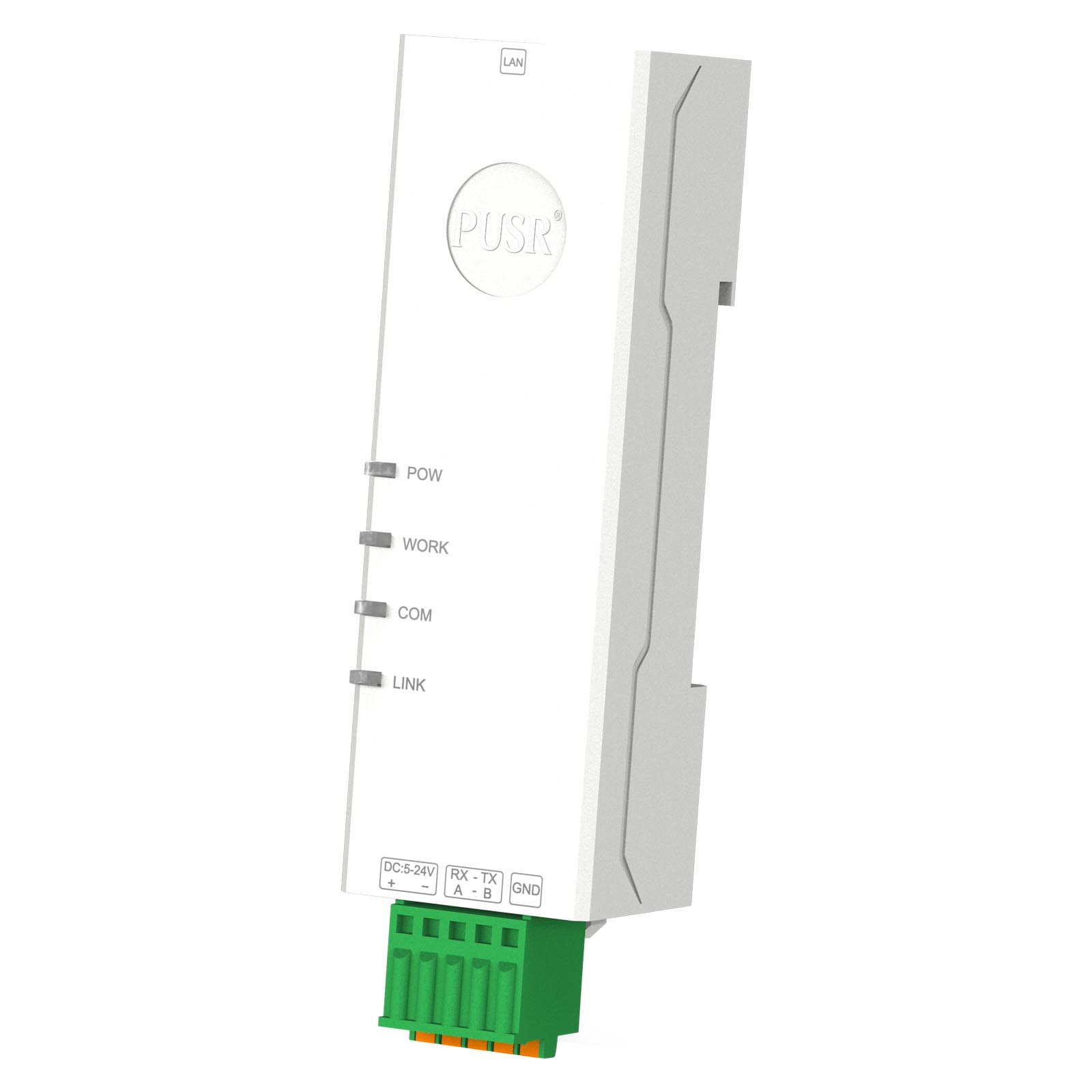

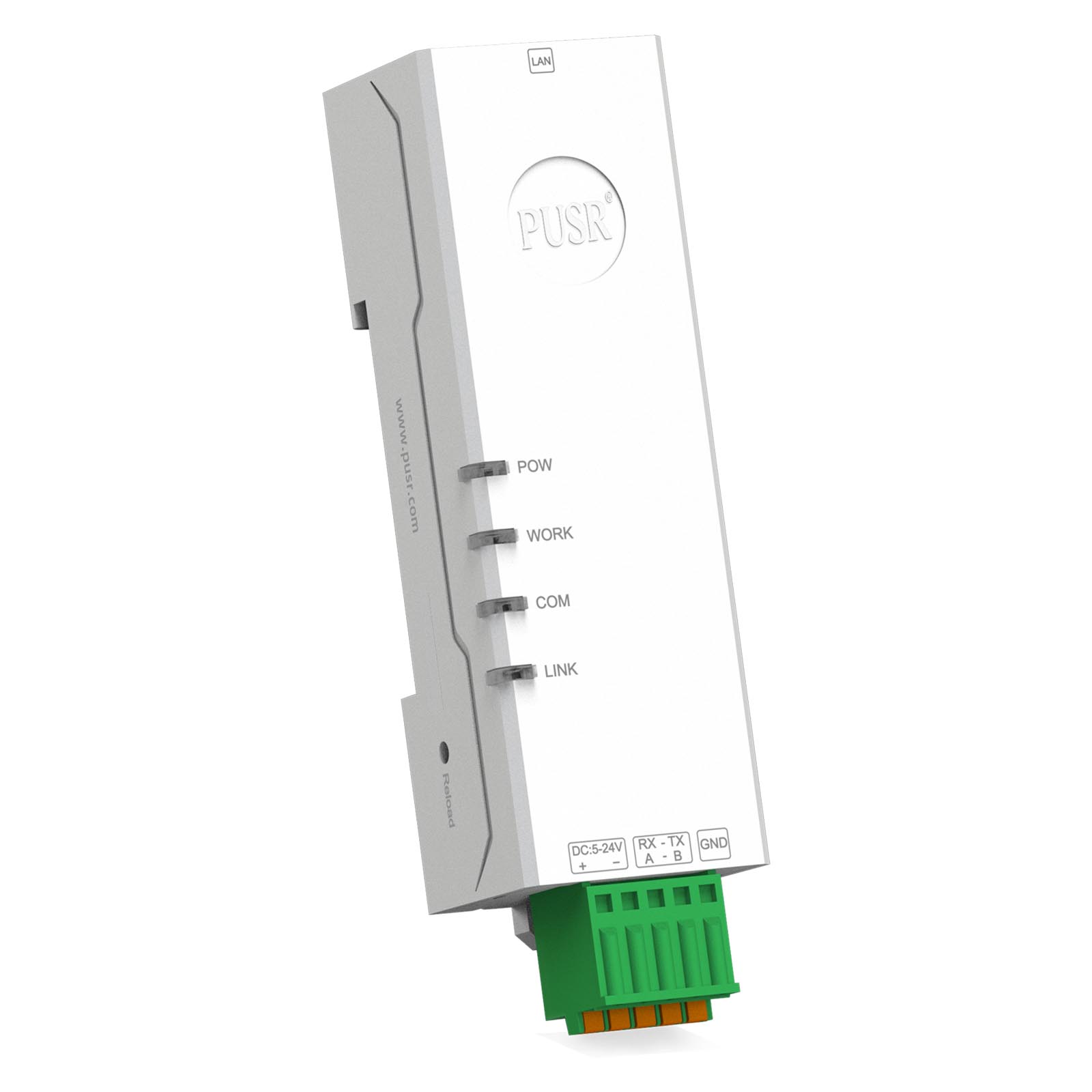

USR-DR132
USR-DR132 to przemysłowy media konwerter RS232 na Ethernet w obudowie do montażu na szynie DIN. Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokoły Modbus RTU oraz TCP/UDP/HTTP/IPV4/ICMP/DHCP/ARP.
USR-DR132 to nowy ultra-mały serwer urządzeń szeregowych typu szynowego. Realizuje dwukierunkową przezroczystą transmisję danych między RS232 i Ethernet, integruje 1 port szeregowy i 1 port Ethernet z szybkością 10/100 Mb/s. USR-DR132 obsługuje restart po upływie limitu czasu, DHCP, DNS i inne zaawansowane funkcje, takie jak pakiet heartbeat, pakiet rejestracyjny itp. Może ułatwić transmisję danych z urządzenia szeregowego.
Serial na Ethernet, dwukierunkowa przezroczysta transmisja danych
Dzięki serwerowi urządzeń szeregowych tradycyjne urządzenia szeregowe można podłączyć do sieci lokalnych i Internetu, a następnie użytkownicy mogą przekształcić tradycyjne urządzenie szeregowe w urządzenie LoT.
Bramka Modbus
Połączenie ze sterownikiem PLC, systemem SCADA lub prywatnym serwerem użytkownika w celu uzyskania lokalnego lub zdalnego sterowania.
Scenariusze z wieloma użytkownikami:
- Dostęp dla wielu użytkowników: W trybie serwera TCP obsługuje dostęp wielu klientów TCP, dzięki czemu może realizować kontrolę wielu użytkowników urządzeń szeregowych
- Zarządzanie wieloma urządzeniami: Urządzenie USR-DR132 łączy się z centralnym serwerem w celu scentralizowanego zarządzania urządzeniami szeregowymi
- Oprogramowanie Virtual-COM: Ta funkcja umożliwia nieskończone przedłużanie kabla szeregowego, dzięki czemu komunikacja nie jest już ograniczona odległością
- Komunikacja punkt-punkt: Korzystając z tej metody, możliwe jest osiągnięcie komunikacji danych między dwoma urządzeniami szeregowymi
Dodatkowe funkcje
- Pakiet Heartbeat: Serwer może wykryć nieprawidłowe rozłączenie od klienta za pomocą tej funkcji (DR3X jako klient TCP)
- Pakiet rejestracyjny: Serwer może identyfikować różnych klientów za pomocą pakietów rejestracyjnych
Łatwe podłączanie
Wtykane złącze przewodowe, łatwe podłączanie, bez potrzeby stosowania dodatkowych narzędzi, takich jak śrubokręty.
- Wtykane złącze przewodu
- Wtykane złącze przewodu
Konstrukcja o wysokiej niezawodności
- Ochrona Watchdog Sprzętowy i programowy podwójny watchdog zapewniający stabilną pracę
- Ochrona EMC: Poziom 2
- Automatyczne ponowne połączenie Automatycznie monitoruj stan połączenia, połącz się ponownie po rozłączeniu
- Szeroka temperatura pracy -40 ℃ ~ 85 ℃, konstrukcja klasy przemysłowej, stabilna praca w trudnych warunkach
Zastosowania
Czytnik kart lub urządzenie wejściowe wideo jest podłączone do USR-DR13X za pośrednictwem portu szeregowego. Serwer portu szeregowego przesyła informacje o urządzeniu szeregowym przez sieć lokalną do centralnego systemu kontroli. Po porównaniu informacji centralny system kontroli określa, czy zezwolić personelowi na wejście i wyjście z systemu kontroli dostępu.
Najważniejsze cechy:
- Rozmiar „szminki”
- Bogate protokoły: TCP/UDP/HTTP/DHCP/DNS
- Brama Modbus: Konwersja Modbus TCP/RTU, Modbus RTU do JSON
- Łatwa konfiguracja: Polecenie AT, wbudowana strona internetowa, narzędzie konfiguracyjne
- Aktualizacja oprogramowania: zdalna (firmware)
- Interfejs szeregowy: RS232
- Interfejs sieciowy: Ethernet 10/100 Mbps
- Obsługiwane tryby: serwer, klient, UDP
- Napięcie zasilania: 9-24V DC
- Montaż: na szynę DIN
- Zakres temperatur pracy: -40°C do +85°C
- Wymiary: 120 x 90 x 40 mm
- Aktualizacja oprogramowania: zdalna (firmware)
USR-DR132
|
|
Power Input
|
5-24V DC |
Working Current
|
97mA@5V |
Power Interface
|
Push-type Connector |
Ethernet Port
|
1*RJ45, 10/100Mbps, auto MDI/MDIX |
Serial Pors
|
1*RS232 |
Baud Rate
|
600~230.4K |
Data bits
|
7, 8 |
Stop bit
|
1, 2 |
Parity bit
|
Odd, Even, Mark, Space supported when data bits are 7; None, Odd, Even supported when data bits are 7 |
Reload Button
|
Reset to factory settings |
Indicators
|
POW, WORK, COM, LINK |
EMC Protection
|
IEC 61000-4-2(ESD): Level 2 IEC 61000-4-4(EFT): Level 2 IEC 61000-4-5(Surge): Level 2 |
Dimension
|
74 x 24 x 22 mm |
Installation
|

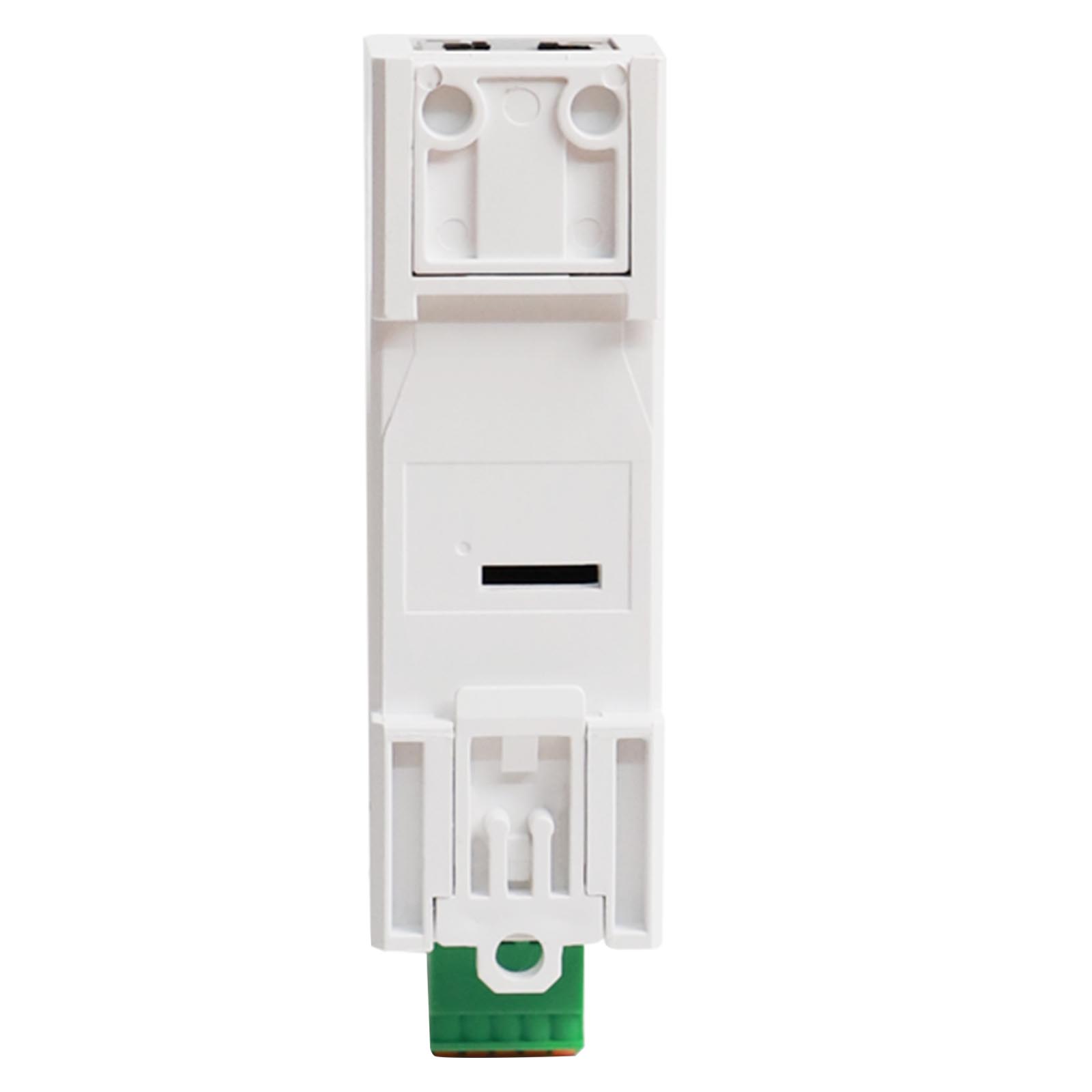

35mm DIN-Rail, Mounting Hole |
Operating Temprature
|
-40~85℃ |
Storage Temprature
|
-40~105℃ |
Operating Humidity
|
5%~95% RH(non-condensing) |
Storage Humidity
|
5%~95% RH(non-condensing) |
Network Protocols
|
TCP/UDP/HTTP/IPV4/ICMP/DHCP/ARP |
IP Address
|
DHCP, Static |
DNS
|
Configurable DNS |
Configuration
|
AT Command, Built-in webpage, Config Utility |
Work Mode
|
TCP Client, TCP Server, UDP Client, UDP Server, HTTP Client |
Modbus Gateway
|
Modbus RTU/TCP protocol conversion, Modbus Polling, Modbus RTU to Json |
TCP Server
|
Up to 16 clients |
Packaging mechanism
|
Packaging Time: 4-byte data transmission time Packaging Length: 400 Bytes |
