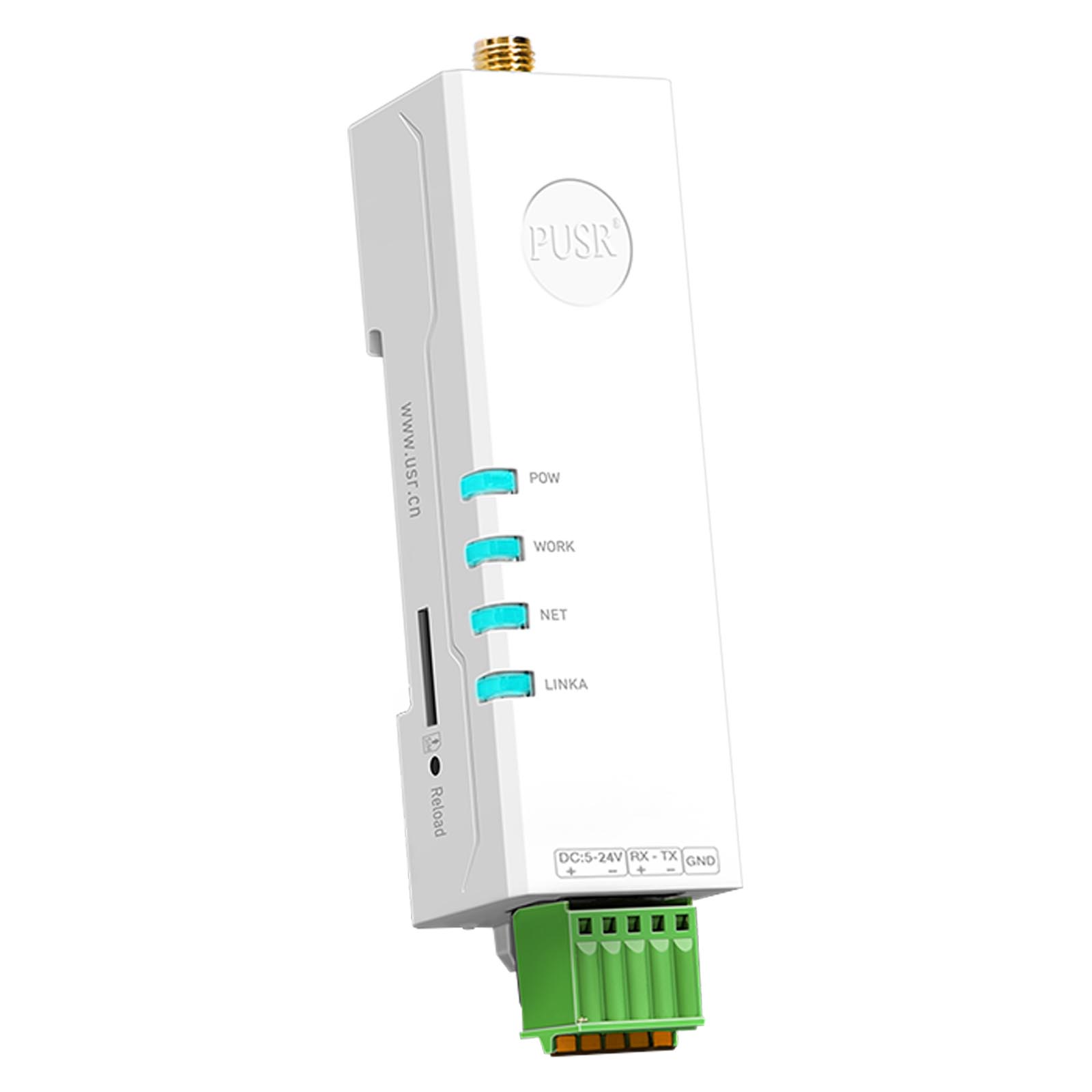

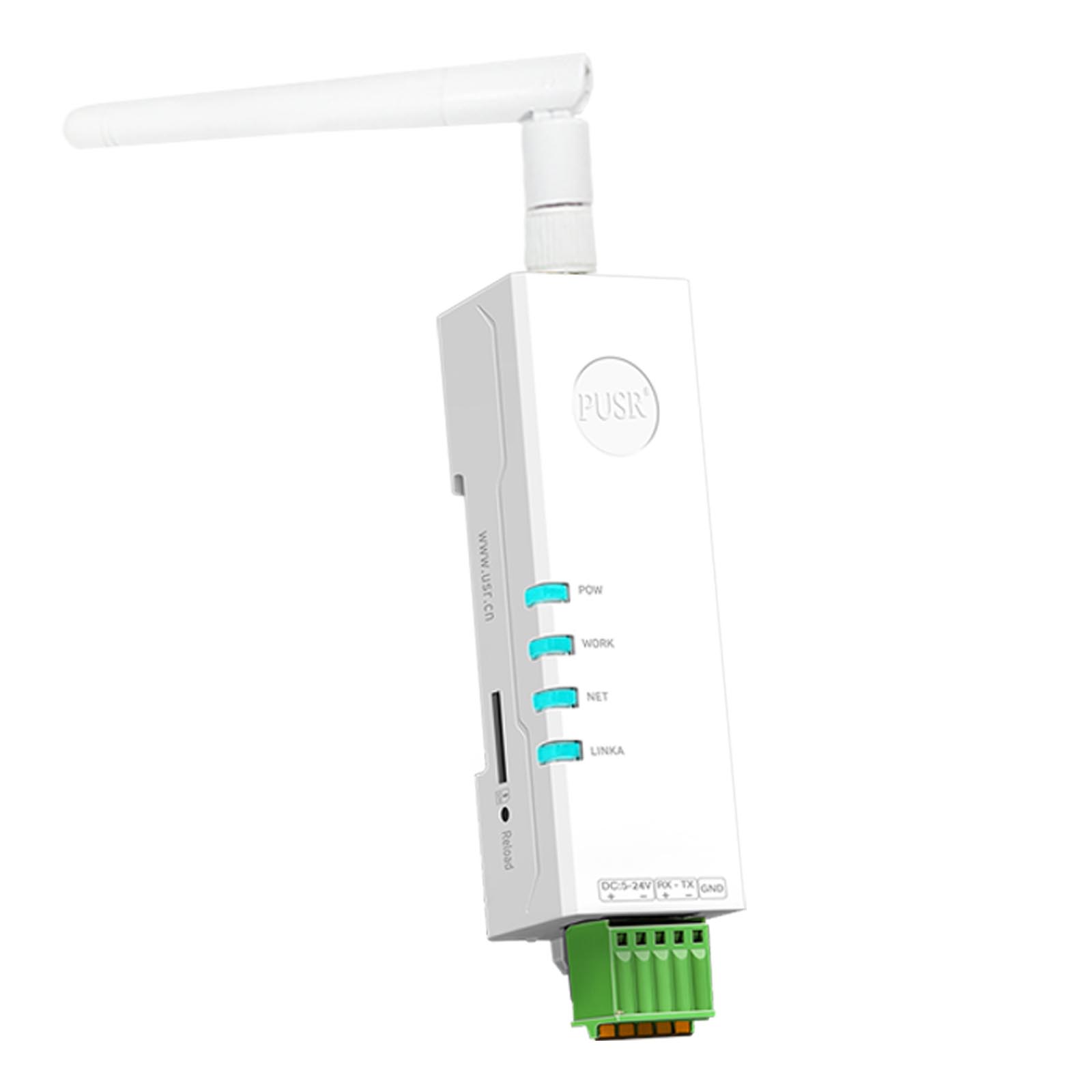

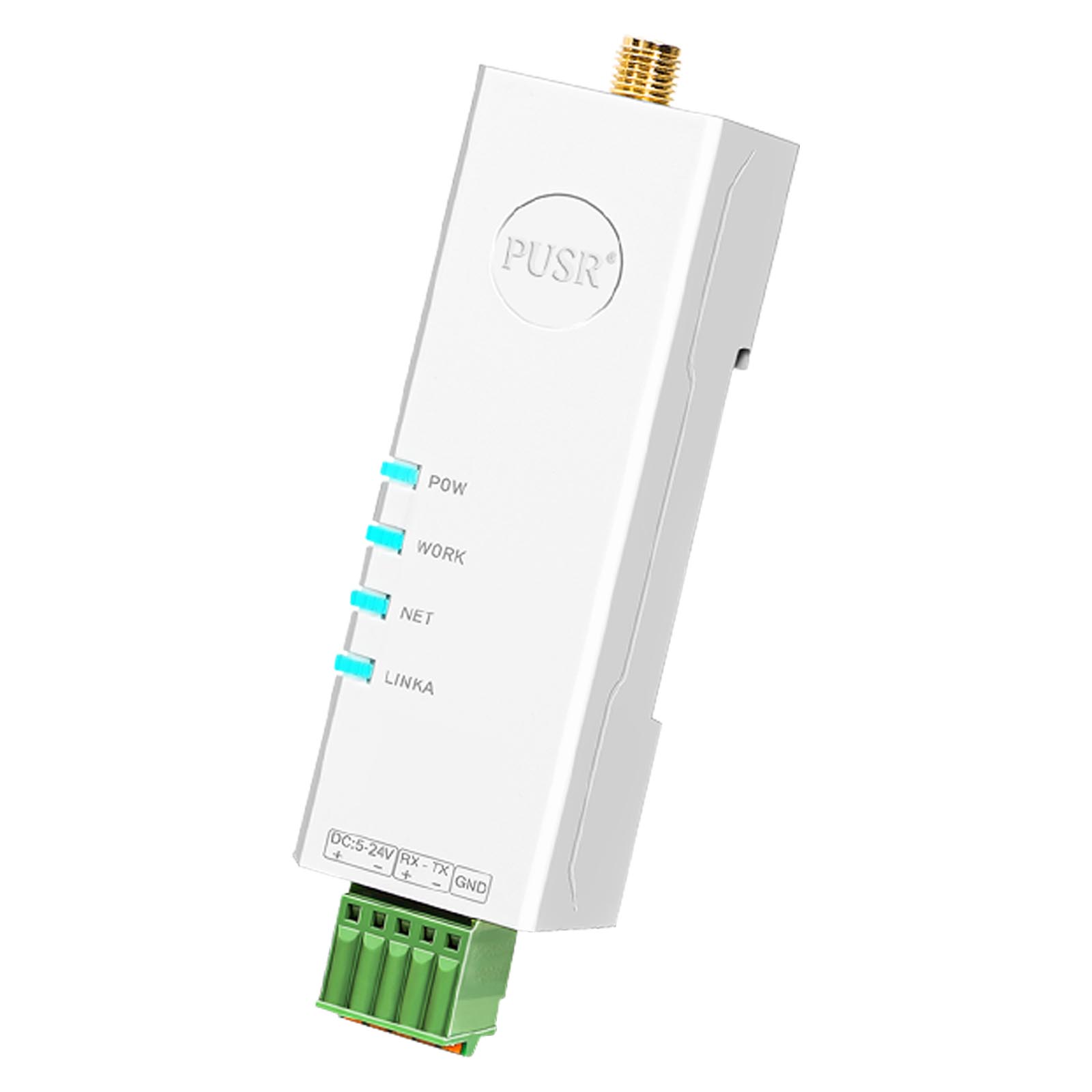

USR-DR154-E

USR-DR154-E to przemysłowy bardzo mały modem 4G LTE kat. 1 z portem RS485. Może realizować przezroczystą transmisję danych między RS485 a siecią 4G LTE. Obsługuje wiele protokołów, takich jak TCP/UDP/HTTP/MQTT. Obsługuje restart limitu czasu, DNS i inne zaawansowane funkcje, takie jak pakiet heartbeat, pakiet rejestracyjny itp. Dzięki temu urządzeniu użytkownicy mogą ułatwić transmisję danych z urządzenia szeregowego.

Urządzenie z serii USR-DR15X to najnowszy modem 4G LTE wielkości szminki. Produkt ten integruje moduł 4G, zapewniając stabilne i niezawodne połączenie sieciowe dla aplikacji IoT. Dodatkowo produkt ten integruje porty szeregowe RS485, umożliwiając szybką transformację.

Serial do 4G, dwukierunkowe przezroczyste dane

Dzięki temu modemowi 4G tradycyjne urządzenia szeregowe można podłączyć do sieci 4G i wysyłać dane do zdalnego serwera za pośrednictwem protokołu TCP/UDP/MQTT. W przypadku protokołu MQTT obsługuje szyfrowanie SSL, które może chronić dane przed wyciekiem.

Modbus Gateway

Podłącz do sterownika PLC, systemu SCADA lub prywatnego serwera użytkownika, aby uzyskać lokalny lub zdalny napęd.

Zdalna aktualizacja FOTA

Dzięki platformie zarządzania może realizować zdalną aktualizację oprogramowania układowego. Pakiet aktualizacji algorytmu różnicowego jest niewielki, a ruch związany z aktualizacją i czas są oszczędzane.

Dodatkowe funkcje

Heartbeat Packet Serwer może wykryć nieprawidłowe rozłączenie od klienta za pomocą tej funkcji (DR3X jako klient TCP). Pakiet rejestracyjny Serwer może identyfikować różnych klientów za pomocą pakietów rejestracyjnych.

Gromadzenie danych w skrzynkach rozdzielczych

Dzięki niewielkim rozmiarom i instalacji na szynie DIN, USR-DR154 można zainstalować w skrzynce rozdzielczej niskiego napięcia, aby zaoszczędzić miejsce. Dzięki niezwykle szybkiej reakcji, urządzenie 4G DTU może na czas wysyłać dane do platformy sterującej.

Zintegrowana instalacja ze stacją ładującą

Dzięki różnorodnym trybom integracji produktu, USR-DR154 może być bezpośrednio zintegrowany ze skrzynkami użytkownika w celu transmisji danych w czasie rzeczywistym. Może być również stosowany do instalacji inteligentnych szafek ekspresowych, instalacji samoobsługowych automatów sprzedających i innych scenariuszy.

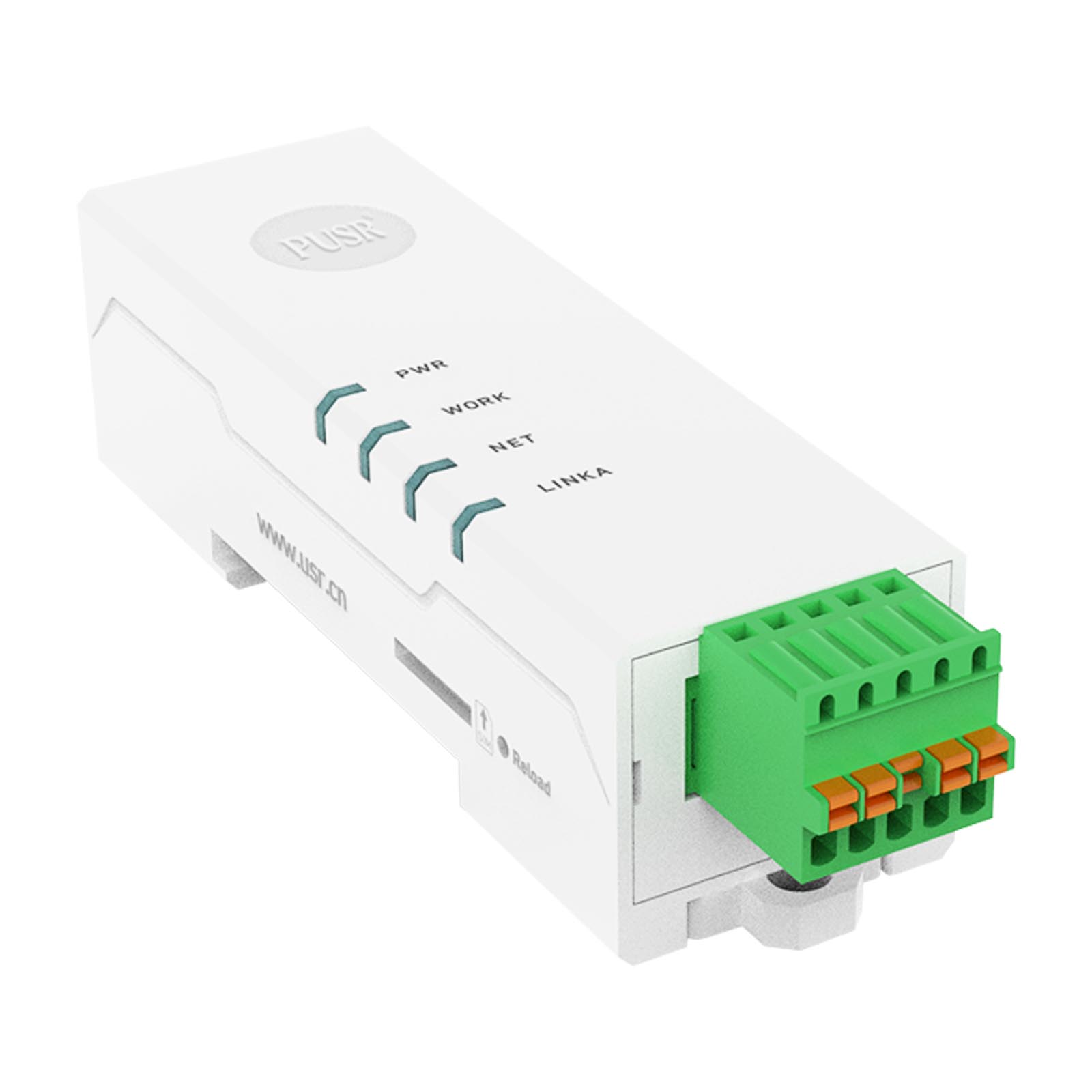

Łatwe podłączanie

Wtykane złącze przewodowe typu push, łatwe podłączanie przewodów, bez potrzeby stosowania dodatkowych narzędzi, takich jak śrubokręty.

Wciskane złącze przewodu.
Wtykowe złącze przewodu.

Konstrukcja o wysokiej niezawodności

Ochrona watchdog: Sprzętowy i programowy podwójny watchdog zapewniający stabilną pracę
Ochrona EMC: Poziom 2
Szeroka temperatura pracy: -25 ℃ ~ 75 ℃, konstrukcja klasy przemysłowej, stabilna praca w trudnych warunkach
Stopień trudnopalności: V0, spalanie zatrzymuje się w ciągu 10 sekund na pionowej części, pozwalając na krople plastiku, które nie są zapalane

USR-DR154-E, wersja -E, obsługuje pasma:

FDD: B1/2/3/5/7/8/20
TDD: B38/40/41
HSPA/UMTS: B1/2/5/8
GSM/EDGE: B2/3/5/8

Najważniejsze cechy:

Rozmiar „szminki”
Konkurencyjny plan taryfowy: 1200M
Bogate protokoły: TCP/UDP/HTTP/MQTT/SSL
Bramka Modbus: Konwersja Modbus TCP/RTU
Łatwa konfiguracja: Polecenie AT, narzędzie konfiguracyjne
Zdalna aktualizacja FOTA
Obsługiwane standardy: 4G LTE, 3G, 2G
Zakres napięcia zasilania: 5-24V DC
Pobór mocy: 3,5W
Interfejs RS485
Złącze antenowe SMA/ż (żeńskie) - antenka w zestawie
Montaż na szynę DIN
Zakres temperatur pracy: -30°C do +70°C
Funkcje: watchdog, zdalna aktualizacja firmware

USR-DR154-E
Power Supply	5-24V DC, 12V/1A is commanded
Consumption	Average:0.8W, Max:3.5W
LTE FDD	B1/3/5/7/8/20/28
Transmition Rate(Mbps)	10.3 DL/5.1 UL
Modulation System	UP link：QPSK/16QAM Down link：QPSK/16QAM/64QAM
Tx Power	23.5±2dBm
Receive Sensitivity	Band 1 -98.5 10MHz Bandwidth Band 3 -98.0 10MHz Bandwidth Band 4 -97.5 10MHz Bandwidth Band 5 -98.0 10MHz Bandwidth Band 7 -97.5 10MHz Bandwidth Band 8 -98.0 10MHz Bandwidth Band 20 -98.5 10MHz Bandwidth Band 28 -98.0 10MHz Bandwidth
SIM Slot	1*2FF
Antenna Connector	1*SMA Female
Baud Rate	600bps~230400bps
Data Bits	7,8
Stop Bit	1,2
Parity Bit	NONE,EVEN,ODD
Protocols	TCP/UDP/HTTP/MQTT/DNS/NTP/FTP/SSL
Work Mode	TCP Server, TCP client, UDP client, HTTP client, MQTT CLient
Registration Packet	Yes
Heartbeat Packet	Yes
Modbus Gateway	Modubs RTU to Modbus TCP conversion
Remote Management	PUSR Cloud
Configuration	Config Tools, AT command
Operating Temprature	-25℃~+75℃
Storage Temprature	-40℃~ +85℃
Operating Humidity	5%~95%(Non-condensing)
Weight	<50g
Dimension	74 x 24 x 22 mm
Certificate	CE, RoHS, WEEE
