Światłowód DRAKA U-DQ(ZN)BH 4G OM3, wielomodowy, śr. 5.8 mm, LSZH

Światłowód DRAKA U-DQ(ZN)BH 4G OM3, wielomodowy, śr. 5.8 mm, OM3, LSZH :: wisp.pl

Światłowód DRAKA U-DQ(ZN)BH 4G OM3, wielomodowy, śr. 5.8 mm, OM3, LSZH to kabel światłowodowy, uniwersalny, który może być stosowany przy połączeniach wewnętrznych i zewnętrznych. Włókna wielomodowe umieszczone są w tubie centralnej wypełnionej żelem. Żel wypełniający tubę stanowi warstwę ochronną dla włókien światłowodowych, amortyzując przemieszczanie się włókien przy ruchach kabla oraz zabezpieczając włókna przed oddziaływaniem warunków atmosferycznych. Zastosowane w konstrukcji kabla włókna aramidowe mają na celu zabezpieczenie tuby centralnej z włóknami światłowodowymi przed uszkodzeniami mechanicznymi oraz gryzoniami.

Kabel DRAKA U-DQ(ZN)BH 4G OM3 zawiera 4 włókna wielomodowe (J-Fibre). Kolorystyka włókien w kablu jest zgodna ze standardem TIA-EIA-598-A. Powłoka kabla została wykonana z materiału LSZH (powłoka nierozprzestrzeniająca płomienia i niewydzielająca substancji toksycznych).

W kablu zostały zastosowane włókna wielomodowe OM3 50/125. Włókna tego typu nadają się do realizacji połączeń 10 Gbit/s na dystansie max. 300 m.

Kable uniwersalne DRAKA U-DQ(ZN)BH są kablami żelowymi do połączeń poziomych o przeznaczeniu zarówno wewnątrz budynku, jak i na zewnątrz w kanalizacji wtórnej. Ze względu na małe wymiary i elastyczność, kabel idealnie nadaje się do instalacji w korytach kablowych. Może być instalowany zarówno w nowoczesnych systemach FTTH, FTTB, serwerowniach czy połączeniach między budynkami. W odróżnieniu od kabla zewnętrznego, kable uniwersalne mogą być stosowane także wewnątrz budynków. Dzięki temu nie jest konieczne tworzenie dodatkowego przejścia, spawów oraz przełącznic na styku kabli zewnętrznych i wewnętrznych. Kable uniwersalne mogą być układane w kanalizacjach, peszlach, rurach kablowych lub nawet bezpośrednio w ziemi, w miejscach gdzie nie są narażone na bezpośrednie uszkodzenia mechaniczne.

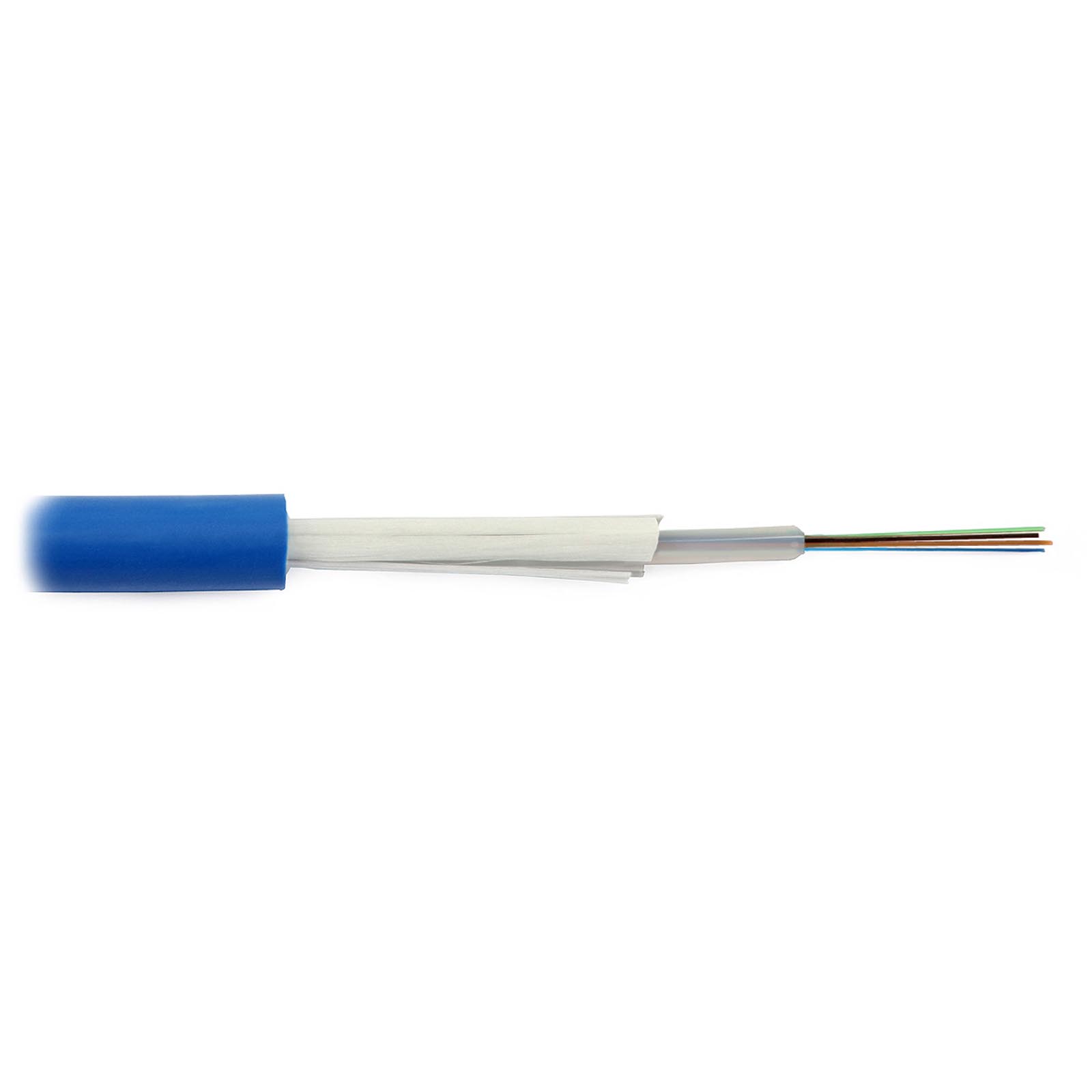

Budowa przewodu:

Płaszcz zewnętrzny
Otulina z włókien szklanych
Tuba plastikowa
Żel hydrofobowy
Włókno

Spełniane normy:

ISO 11801-1
EN 50173-1
IEC 60794-1
IEC 60794-2
IEC 61034-2
IEC 50290-2-27

Normy niepalności:

IEC 60332-1-2 - test pojedynczego pionowego kabla
IEC 60754-1 - brak halogenów
IEC 60754-2 - brak kwasowości
IEC 61034-2 - brak gęstego dymu
EN 50399 - klasa Eca

Najważniejsze cechy:

możliwość stosowania wewnątrz oraz na zewnątrz budynków
powłoka FireBur LSZH
odporny na działanie promieni UV
maksymalna siła naciągu 2000 N
tuba centralna wypełniona żelem
szklane włókna wzmacniające kabel i stanowiące podstawową ochronę antygryzoniową
ripcord umożliwiający łatwe rozrywanie zewnętrznej powłoki
bardzo wygodny w obróbce
klasa CPR: Eca

DRAKA A-DQ(ZN)BH
Rodzaj towaru	Kabel światłowodowy
Typ kabla	Uniwersalny
Liczba włókien	4
Typ włókna	Wielomodowe 50/125
Standard włókna	OM3
Bufor włókna	250 μm
Przenikanie wody	Metoda F5B Brak przenikania
Klasa CPR	Eca
Materiał powłoki zewnętrznej	LSZH
Żel hydrofobowy	Tak
Wzmocnienie	Włókna szklane
Tuba centralna	Tak
Średnica zewnętrzna	5.8 mm
Średnica tuby centralnej	2.8 mm
Maksymalna siła naciągu	Dynamiczna 2000N Statyczna 750N
Min. promień gięcia	Statyczny 60mm Instalacyjny 116mm
Zakres temperatur	Pracy: -30...60°C Instalacji: -30...40°C Przechowywania: -40...60°C
Waga	40 kg/km
