Światłowód DRAKA U-DQ(ZN)BH 8G OM3, wielomodowy, śr. 6 mm, LSZH
Światłowód DRAKA ZW-NOTKtsdD / U-DQ(ZN)BH 8G OM3, wielomodowy, śr. 6 mm, OM3, LSZH to kabel światłowodowy, który może być stosowany przy połączeniach wewnętrznych i zewnętrznych. Włókna wielomodowe umieszczone są w tubie centralnej wypełnionej żelem. Żel wypełniający tubę stanowi warstwę ochronną dla włókien światłowodowych, amortyzując przemieszczanie się włókien przy ruchach kabla oraz zabezpieczając włókna przed oddziaływaniem warunków atmosferycznych. Zastosowane w konstrukcji kabla włókna szklane mają na celu zabezpieczenie tuby centralnej z włóknami światłowodowymi przed uszkodzeniami mechanicznymi oraz gryzoniami.
Powłoka kabla została wykonana z materiału LSOH / LSZH (powłoka nierozprzestrzeniająca płomienia i niewydzielająca substancji toksycznych). Klasa reakcji na ogień: Eca.
Kable uniwersalne są kablami żelowymi do połączeń poziomych o przeznaczeniu zarówno do wewnątrz, jak i na zewnątrz w kanalizacji wtórnej. Ze względu na małe wymiary i elastyczność, kabel idealnie nadaje się do instalacji w korytach kablowych. Może być instalowany zarówno w nowoczesnych systemach FTTH, FTTB, serwerowniach czy połączeniach między budynkami. W odróżnieniu od kabla zewnętrznego, kable uniwersalne mogą być stosowane także wewnątrz budynków. Dzięki temu nie jest konieczne tworzenie dodatkowego przejścia, spawów oraz przełącznic na styku kabli zewnętrznych i wewnętrznych. Kable uniwersalne mogą być układane w kanalizacjach, peszlach, rurach kablowych lub nawet bezpośrednio w ziemi, w miejscach gdzie nie są narażone na bezpośrednie uszkodzenia mechaniczne.

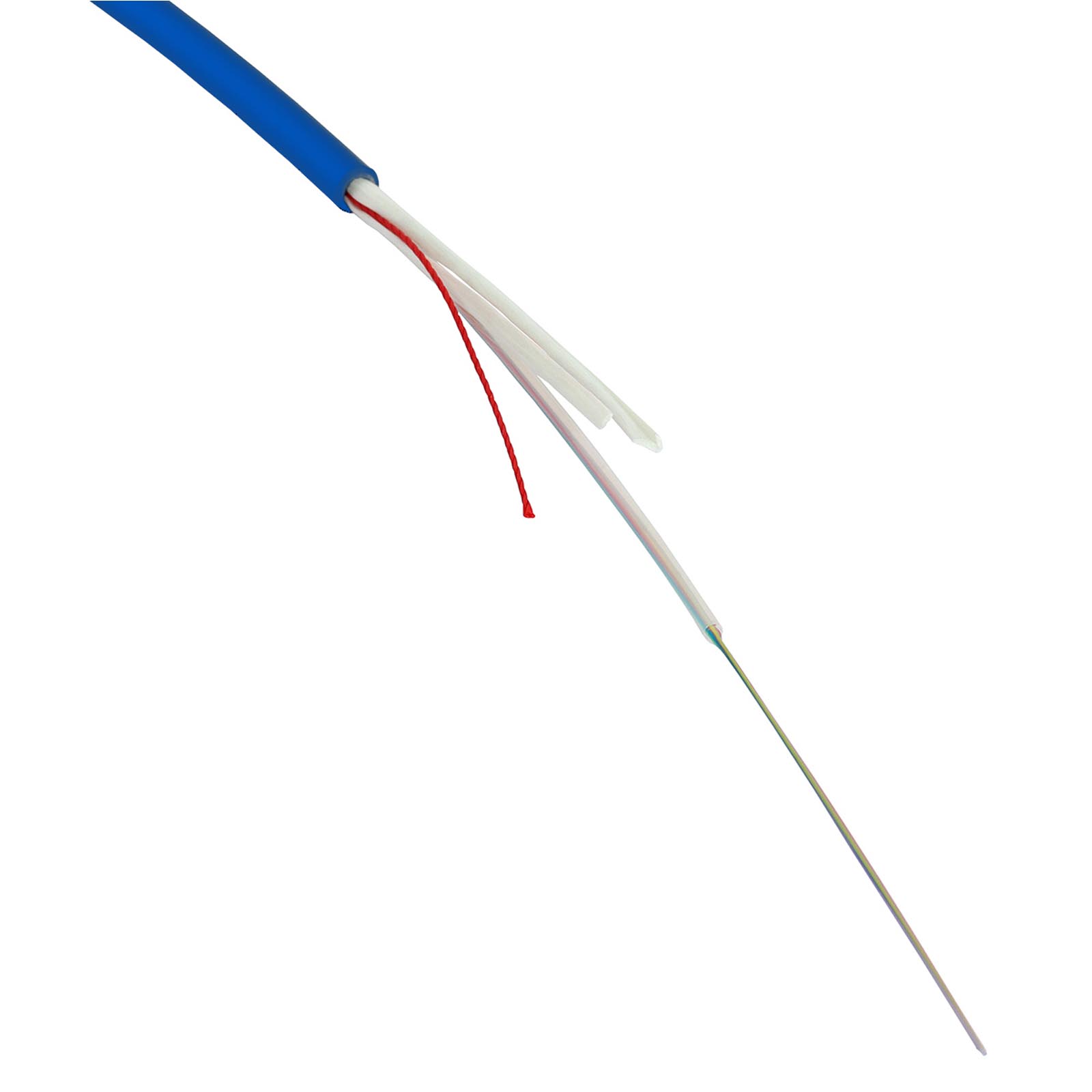

Budowa przewodu:
- Płaszcz zewnętrzny
- Otulina z włókien szklanych
- Tuba plastikowa
- Żel hydrofobowy
- Włókno
Spełniane normy:
- ISO/IEC 11801
- PN-EN 50173
Najważniejsze cechy:
- możliwość stosowania wewnątrz oraz na zewnątrz budynków
- powłoka LSOH / LSZH
- odporny na działanie promieni UV
- maksymalna siła naciągu 2000 N
- tuba centralna wypełniona żelem
- szklane włókna wzmacniające kabel i stanowiące podstawową ochronę antygryzoniową
- ripcord umożliwiający łatwe rozrywanie zewnętrznej powłoki
- bardzo wygodny w obróbce
- klasa CPR: Eca
|
DRAKA U-DQ(ZN)BH
|
|
|
Rodzaj towaru
|
Kabel światłowodowy |
|
Typ kabla
|
Uniwersalny |
|
Liczba włókien
|
8 |
|
Typ włókna
|
Wielomodowe 50/125 |
|
Standard włókna
|
OM3 |
|
Bufor włókna
|
250 μm |
|
Przenikanie wody
|
Metoda F5B
3 m słupa wody przez 24h, brak przenikania |
|
Klasa CPR
|
Eca |
|
Materiał powłoki zewnętrznej
|
LSZH |
|
Żel hydrofobowy
|
Tak |
|
Wzmocnienie
|
Włókna szklane |
|
Tuba centralna
|
Tak |
|
Średnica zewnętrzna
|
6.0 mm |
|
Średnica tuby centralnej
|
2.8 mm |
|
Maksymalna siła naciągu
|
Dynamiczna 2000N
Statyczna 1000N |
|
Min. promień gięcia
|
Statyczny 60mm
Instalacyjny 120mm |
|
Odporność na zgniatanie
|
1000N |
|
Zakres temperatur
|
Pracy: -20...70°C
Instalacji: -20...70°C
Przechowywania: -20...70°C |
|
Waga
|
45 kg/km |
