Interline HORIZON 868 Helium

Producent: InterLine

205,90 zł z VAT 167,40 zł netto

Najtańsza dostawa: 15,99 zł

Dostępność: Dostępny

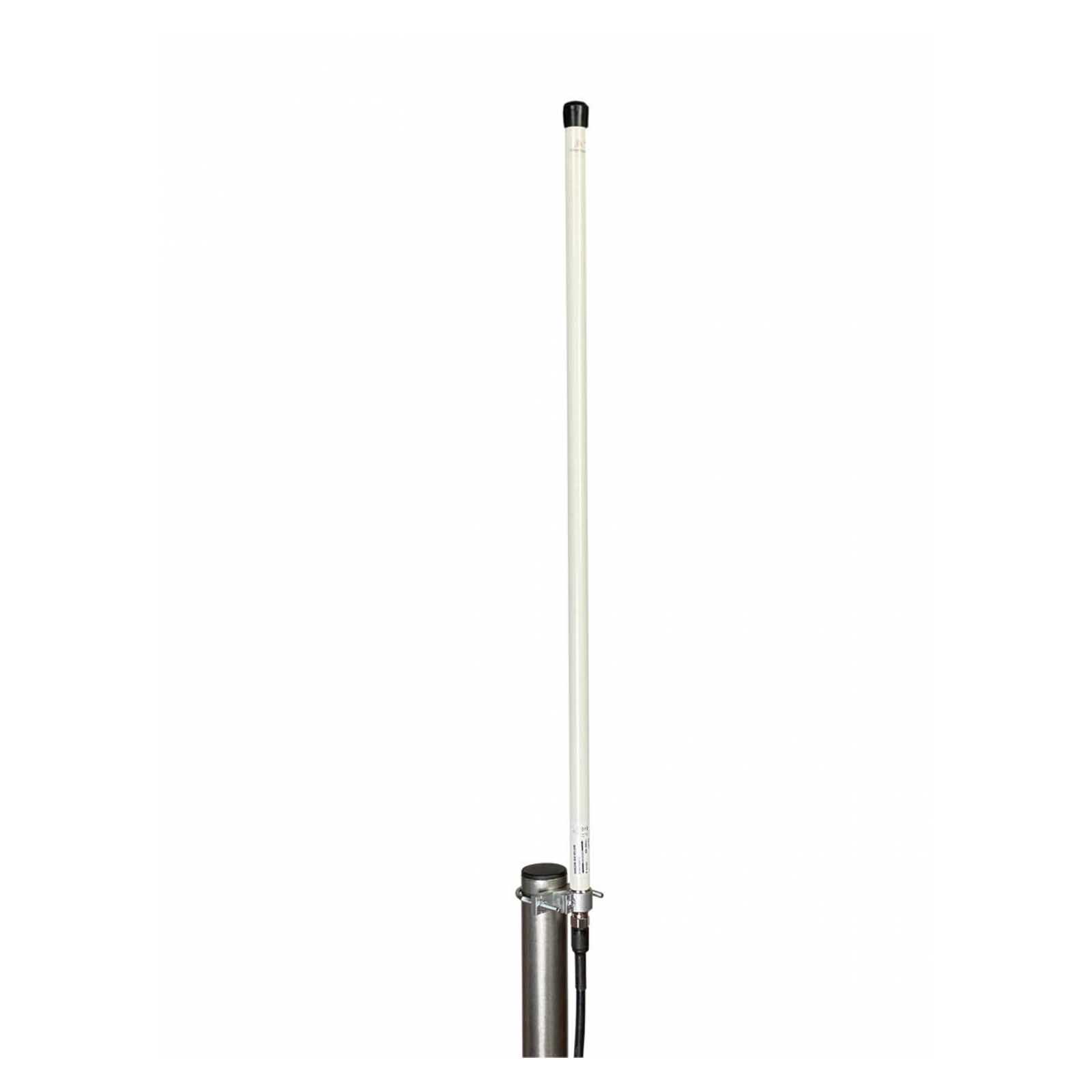

Interline HORIZON 868 Helium (IH-G08-F8688-V2) to starannie zaprojektowana i wykonana antena dookólna na pasmo 860-880MHz. Jest to solidne rozwiązanie, które zapewnia dodatkową moc i zasięg dla zewnętrznych stacji bazowych Helium. Antena ma średni zysk 8dBi, długość 86cm, zakres częstotliwości 860-880MHz i jest dostarczana w komplecie z osprzętem do montażu na słupie i ścianie.

Nowa antena z serii Horizon przeznaczona jest do zastosowań w aglomeracjach miejskich, górach i wszędzie tam, gdzie potrzebujemy zapewnić zasięg, z Access Pointa dla urządzeń znajdujących się w terenie pod szerszymi kątami. Jest to specjalistyczna antena wąskopasmowa pracująca w dedykowanym paśmie (EU868), co pozwala na uzyskanie wysokiego stosunku sygnału do szumu (SNR) oraz utrzymanie wysokiej czułości odbiornika w urządzeniu.

Antena Horizon 868 Helium wyposażona jest we wbudowany filtr pasmowy, który pracuje bez tłumienia w paśmie roboczym anteny i charakteryzuje się tłumieniem dla innych częstotliwości. Zasięg uzyskany na tej antenie to nawet kilkanaście kilometrów. Zasięg zależy od wysokości montażu, rodzaju Access Pointa, jakości zastosowanego złącza antenowego (tłumienie jednostki, długość, jakość złącz), a także ukształtowania terenu i konfiguracji punktów dostępowych po drugiej stronie łącza.

W konstrukcji radiatora nie zastosowano układów dopasowujących LC (korelacja pojemność-indukcyjność) pozwalających na „sztuczną” regulację impedancji anteny i obniżenie współczynnika VSWR. Powoduje to wzrost indukcji lub pojemności, co skutkuje „rozmyciem” sygnałów cyfrowych i ma negatywny wpływ na kodowanie bit/Hz oraz współczynnik błędów (BER). Antena Horizon 868 Helium pracuje „czysto, rezystancyjnie” i ma bardzo niski współczynnik szumów własnych oraz doskonały stosunek kodowania bit/Hz. Antena Helium jest anteną specjalną, z obniżoną główną wiązką promieniowania (w kierunku ziemi) o 10°, oraz stłumionymi niepożądanymi listkami górnymi . Zapewnia to lepsze pokrycie sygnałem, "obszaru "pod anteną".

Antena pasuje do urządzeń Bobcat, Nebra, Sensecap, Cal-Chip, ClodPi, COTX Networks, Controllino, FreedomFi, Linxdot, Heltec, Kerlink, Long AP, Pisces, Ryby, RAKWireless, Syncrobit oraz innych pracujących w częstotliwości 860 - 880 MHz.

Uwaga: Obudowa anteny jest uziemiona, co chroni ją przed wyładowaniami elektrostatycznymi (ładunki elektryczne pojawiające się na antenie są odprowadzane do uziemienia). Do prawidłowego działania, maszt na którym zamontowana jest antena musi być uziemiony do istniejącej instalacji odgromowej. Pomimo braku urządzenia piorunochronnego, maszt antenowy i antenę należy uziemić. Przewód uziemiający powinien tworzyć najkrótszą i bezpośrednią drogę do uziomu.Powłoki zewnętrzne kabli współosiowych wychodzące z anteny powinny być podłączone do masztu antenowego lub do przewodu uziemiającego przewodem wyrównawczym o przekroju nie mniejszym niż 8 mm2 Cu. Antena po zamontowaniu na maszcie, jest uziemiona przez połaczenie elektryczne cybant-maszt. Z czasem to połaczenie może ulec zanieczyszczeniu, korozji. Najlepszym rozwiązaniem będzie przykręcenie przewodu uziemiającego do anteny, za pomocą dodatkowej nakrętki M6 i podkładek.

Montaż anteny Helium:
 Precyzyjne ustawienie anteny zapewnia poprawne rozchodzenie się sygnału radiowego. Właściwy montaż masztu, anteny i kabla zapewni stabilne i poprawne działanie instalacji antenowej. Anteny serii HORIZON mogą być montowane odwrotnie (gniazdem lub kablem do góry). Jak podłączyć antenę Helium?
  • Maszt lub wysięgnik wypionować za pomocą poziomicy
  • Zmontować uchwyt antenowy jak na rysunku
  • Wybrać polaryzację (etykieta) i zamocować uchwyt
  • Otwory wentylacyjne powinny znajdować się u dołu anteny
  • Przykręcić lekko mocowanie do regulacji kierunku i pochylenia
  • Ustalić kierunek i pochylenie
  • Otwory wentylacyjne powinny znajdować się u dołu anteny
  • Przykręcić antenę do masztu, zostawiając luz na regulację kierunku i pochylenia
  • Ustalić kierunek i pochylenie
  • Przykręcić antenę do masztu lub wysięgnika
  • Antenę wypionować za pomocą poziomicy
  • Mocno dokręcić śruby mocowania
  • Przykręcić kabel i zaizolować złącze anteny
  • Kabel przymocować do masztu/wysięgnika
  • Warto zanotować uzyskane parametry łącza
Najważniejsze cechy:
  • częstotliwość pracy 860-880 MHz
  • zysk 8 dBi
  • złącze N/ż
  • wysokość 860 mm
Horizon 868 Helium

Częstotliwość (min) 860 MHz
Częstotliwość (max)
880 MHz
Zysk 8 dBi
VSWR (max)
1.50:1
Polaryzacja Pionowa
Szerokość wiązki (-3dB) - pozioma
360°
Szerokość wiązki (-3dB) - pionowa 15°
XPD (Izolacja polaryzacji)
>20dB
Max Composite Power 500W
Zwarcie dla DC
Tak
Impedancja 50Ω
Złącze
N żeńskie
Średnica mocowania ø 38-51mm

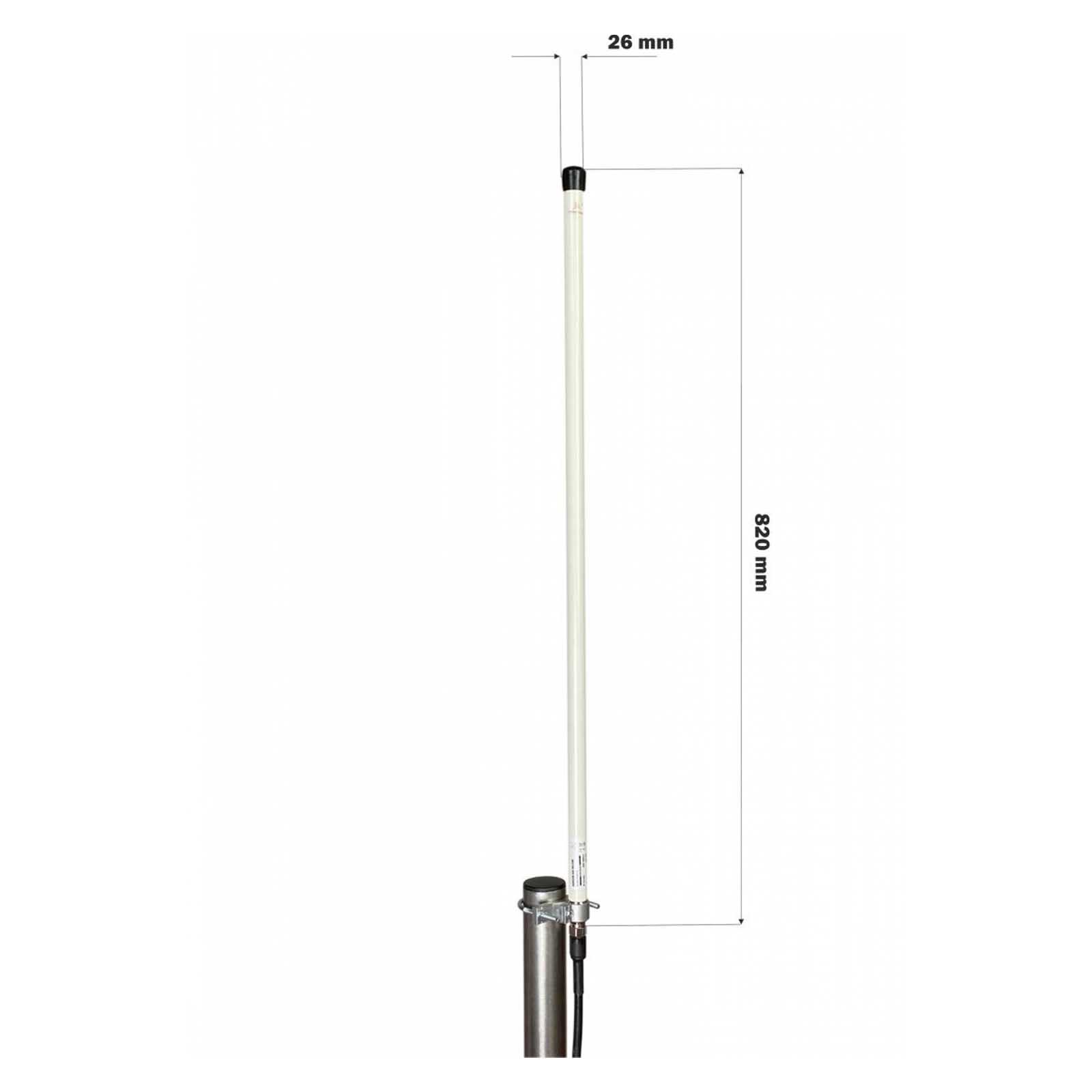

Wymiary (bez mocowania)
860 x 26 mm
Waga (z mocowaniem) 0.47 kg
Montaż
Zewnętrzny
Napór wiatru 160km/h
Klasyfikacja IP
IP67
Temperatura pracy -40°C do 80°C
