Interline Panel 14 Helium

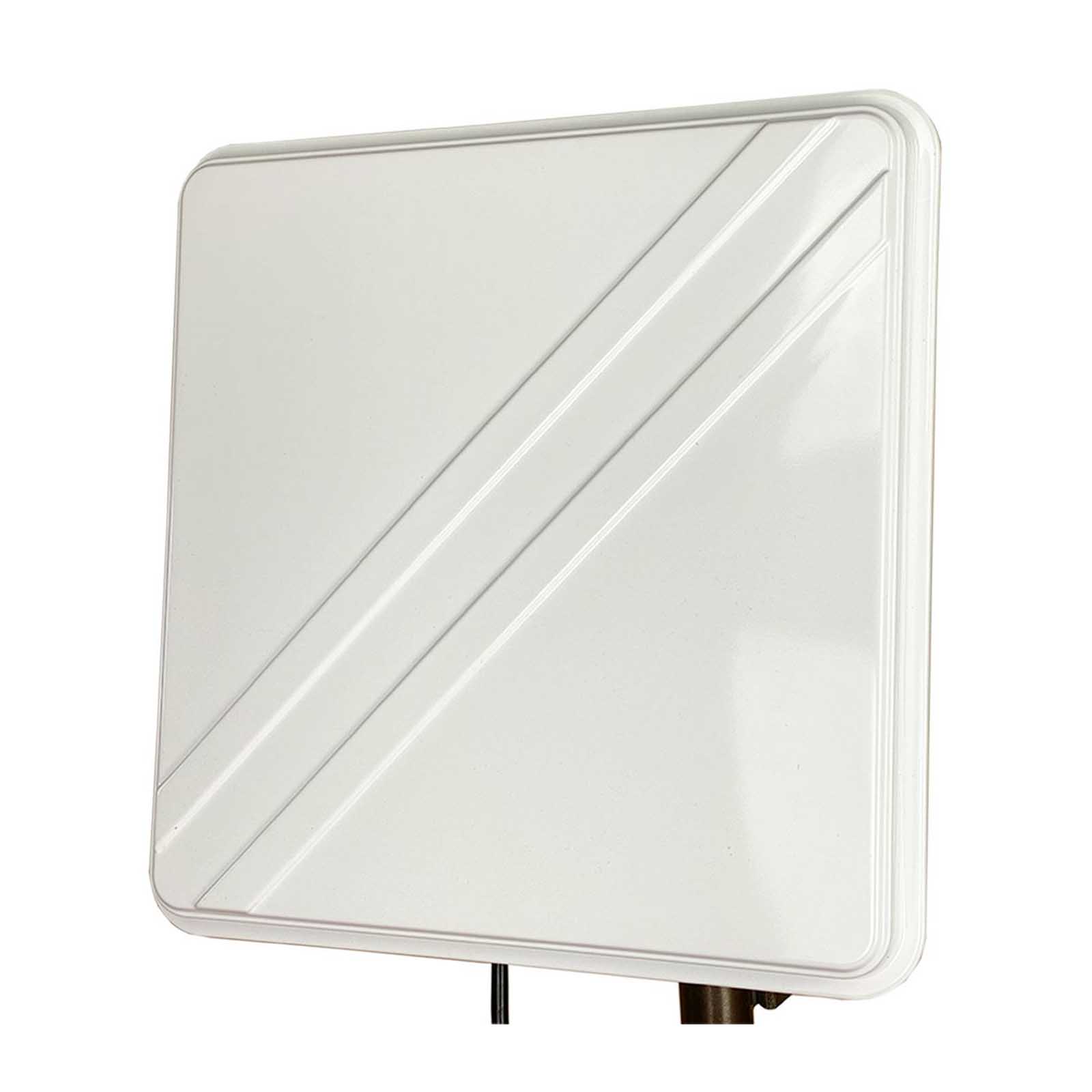

Interline Panel 14 Helium to antena kierunkowa o zysku 14 dBi, pracująca w paśmie 790 - 880 MHz LoRa. Przeznaczona jest dla systemów Helium, IoT M2M, Lora, Sigfox, XBee, RFID, Z-WAVE itp. Stworzona dla połączeń na bardzo duże odległości.

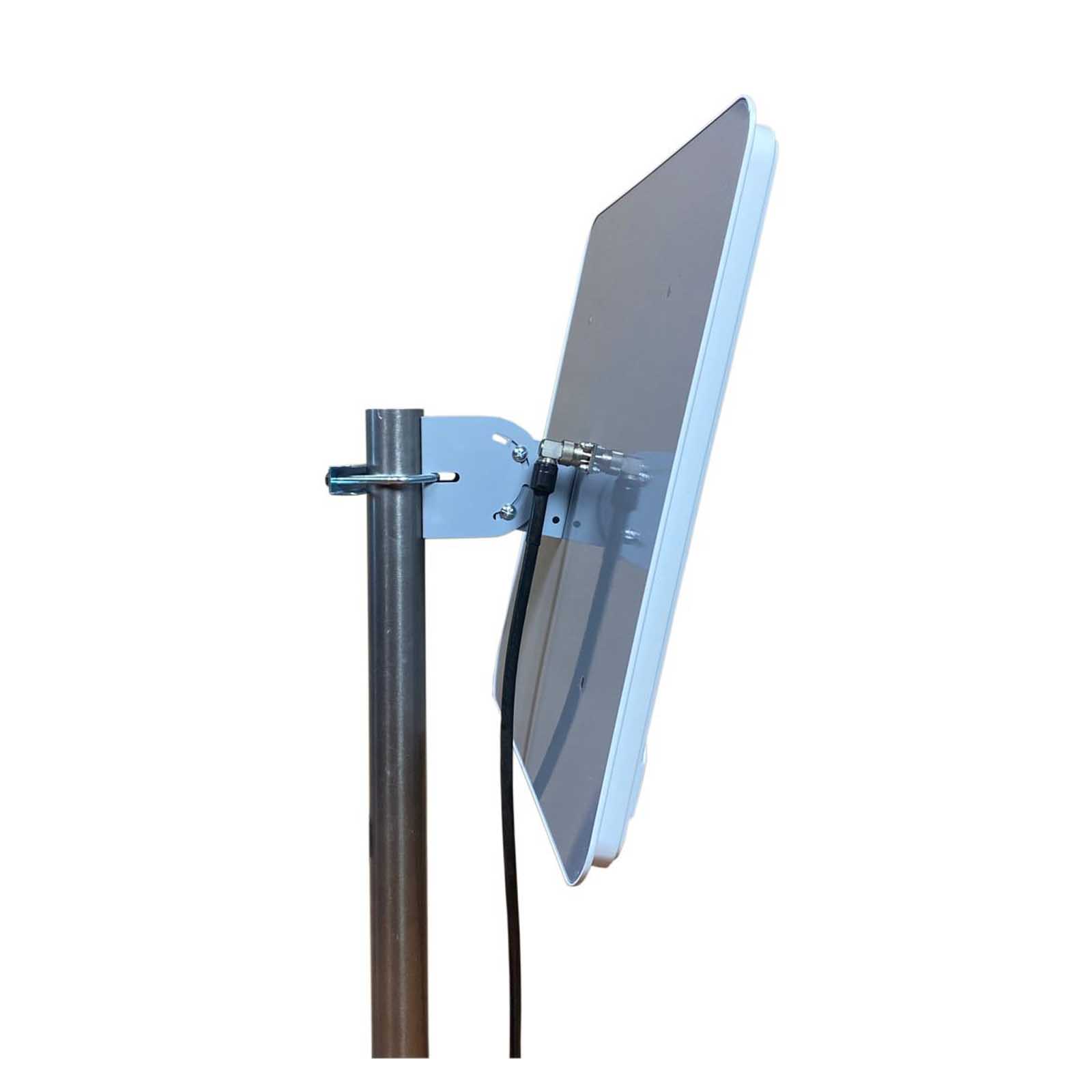

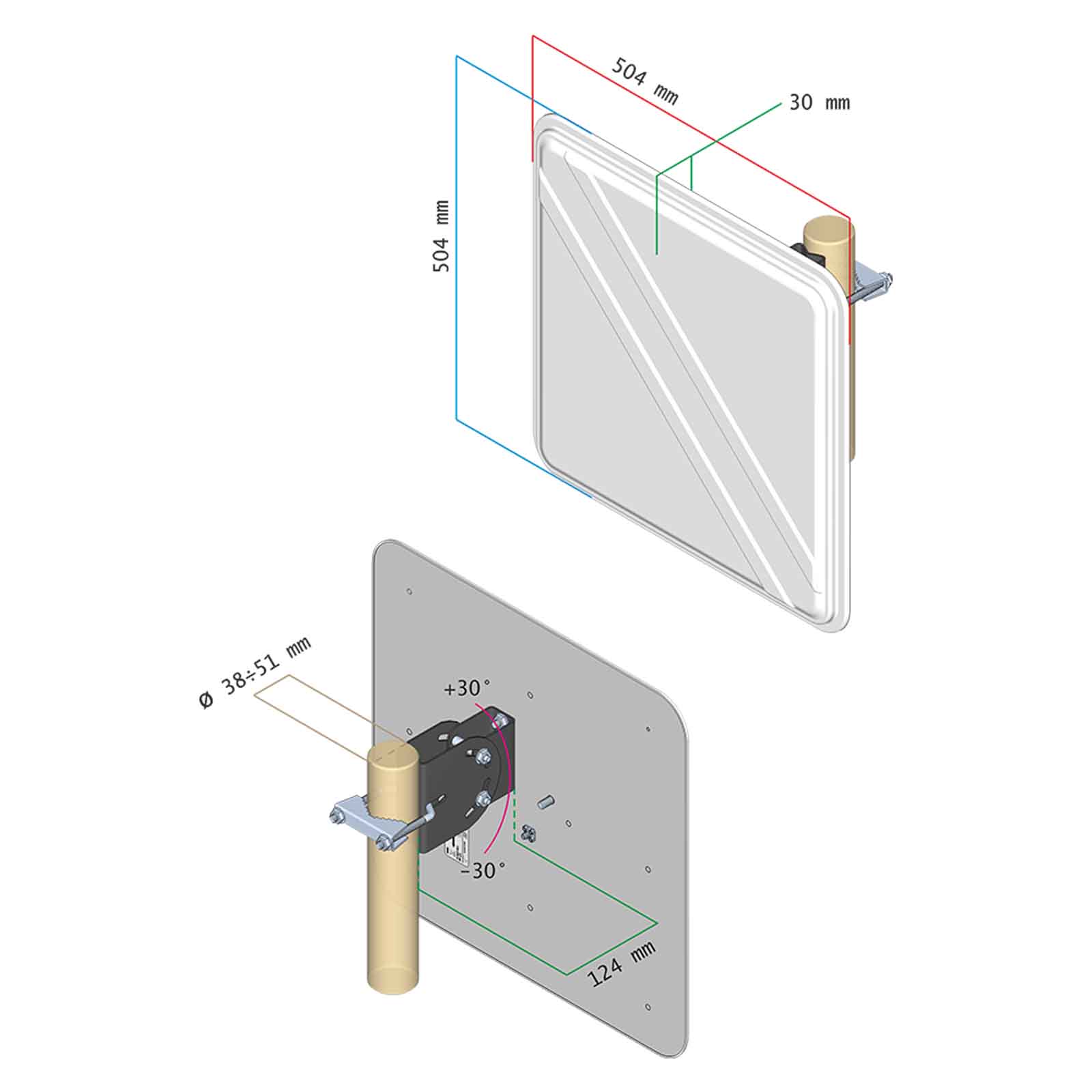

Unikalna antena kierunkowa 14 dBi jest zarówno kierunkowa, jak i ma tę dodatkową istotną zaletę, że można ją przechylać lub przesuwać w kierunku azymutu – w przeciwieństwie do wszystkich innych anten dookólnych. Anteny dookólne promieniują 360 stopni – ta unikalna konstrukcja anteny z płaskim panelem jest radykalnie inna, ponieważ pobiera całą wypromieniowaną energię, która zwykle byłaby przesyłana za i z boku anteny i skupia całą energię RF tylko w kierunku do przodu – w jednej bardzo szerokiej i długiej wiązce – zazwyczaj 30 stopni w azymucie i elewacji.

Seria anten panelowych 868 MHz to starannie zaprojektowane i konstrukcyjne anteny kierunkowe pracująca w nielicencjonowanym w Europie paśmie 863-870 MHz. Typowe zastosowania dla anten to monitorowanie i cyfrowa transmisja niewielkich ilości danych (do 50 kb/s) jak:

RFID
tunele, przejścia podziemne
energia (wiatr, panele słoneczne)
inteligente domu
internet rzeczy (IoT)
nawadnianie
telemetria,
sieci czujników RF
śledzenie osób i przedmiotów
geolokalizacja,
bezpieczeństwo pracowników

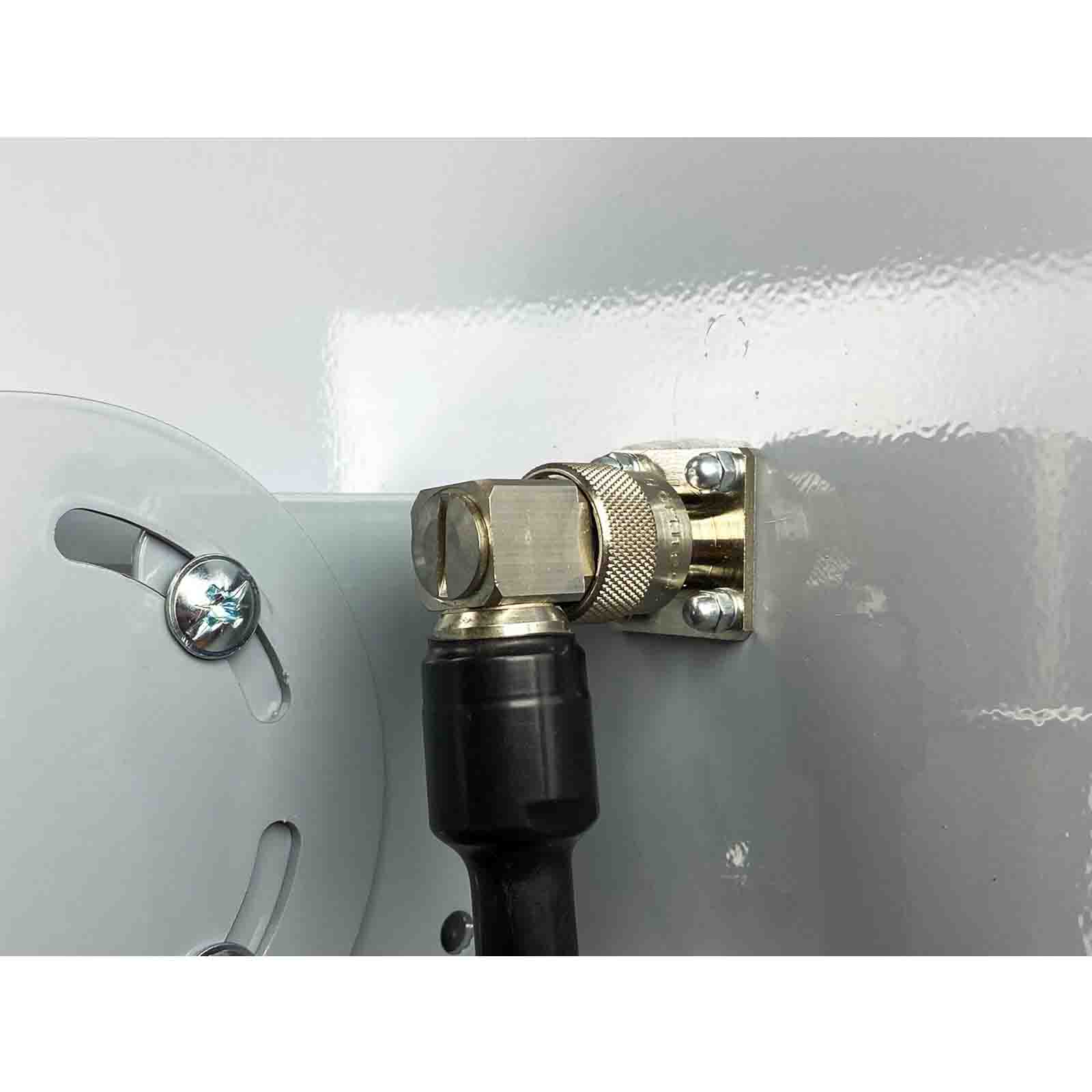

Obudowa anteny jest uziemiona, co chroni ją przed wyładowaniami elektrostatycznymi (ładunki elektryczne pojawiające się na antenie są odprowadzane do uziemienia). Do prawidłowego działania maszt na którym zamontowana jest antena musi być uziemiony do istniejącej instalacji odgromowej. Pomimo braku urządzenia odgromowego, maszt anteny lub konstrukcja nośna anteny muszą być uziemione. Przewód uziemiający powinien tworzyć najkrótszą i bezpośrednią drogę do uziomu. Zewnętrzne osłony kabli koncentrycznych wychodzące z anteny należy połączyć z masztem antenowym lub z przewodem o przekroju przewodu wyrównawczego o przekroju nie mniejszym niż 8 mm2 Cu.

Najważniejsze cechy:
