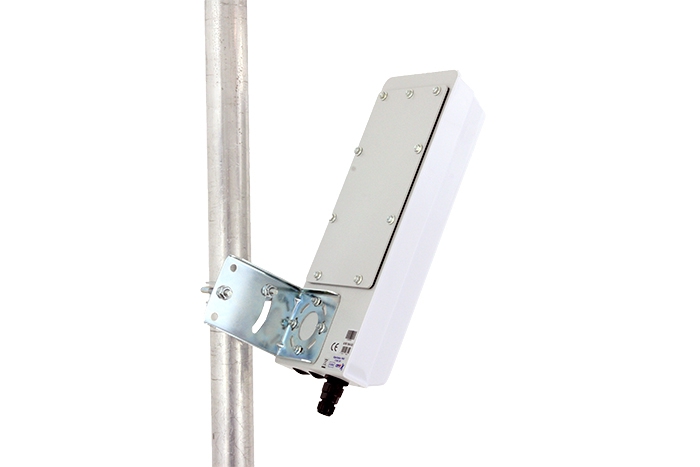

GigaSektor PRO BOX 17/90 HV

Profesjonalna seria anten sektorowych klasy operatorskiej Gigasektor PRO wykorzystująca zaawansowane rozwiązania umożliwiające zwiększenie wydajności sieci bezprzewodowych punkt-wielopunkt.

Zredukowane niepożądane promieniowanie wsteczne oraz niski poziom listków bocznych minimalizuje poziom zakłóceń generowanych i odbieranych przez antenę z otoczenia, pozwalając na jej montaż oraz wydajne działanie w bezpośrednim sąsiedztwie innych anten.

Antena może działać w szerokim zakresie częstotliwości a wiązki charakterystyki promieniowania są stabilne w funkcji częstotliwości. Pozwala to na elastyczne i przewidywalne działanie oraz pełne wykorzystanie możliwości modułu radiowego podłączonego do anteny.

Gabaryty oraz masa anteny zostały zmniejszone a dostępne opcjonalne uchwyty montażowe oraz zabezpieczone przed wpływem czynników zewnętrznych konektory pozwalają na bezpośrednią integracje anteny z urządzeniami Ubiquiti, Mikrotik oraz Cambium. Pozwala to na wygodne tworzenie zwartych i dyskretnych stacji bazowych.

Antena posiada zdublowane zwarcie dla prądu stałego zapobiegające podczas wyładowań atmosferycznych indukowaniu się prądu stałego na wyjściu antenowym, chroniąc w ten sposób urządzenie podłączone do anteny.

Ścieżki zasilające źródła elementarne anteny zostały odizolowanie fizycznie od struktury promieniującej dzięki czemu uniknięto ich pasożytniczego wpływu degradującego charakterystyki promieniowania. Uzyskane wiązki anteny są stabilne w funkcji częstotliwości, posiadają stały poziom listków bocznych w elewacji oraz stabilny kształt wiązki głównej w azymucie dla obu polaryzacji. Rozwiązanie to umożliwiło jednocześnie redukcję gabarytów i masy anteny.

Zastosowanie stratnej pianki absorpcyjnej, umieszczonej wewnątrz obudowy anteny pozwoliło na likwidację pasożytniczych prądów powierzchniowych indukujących się na powierzchni ekranu co doprowadziło do ograniczenia promieniowania wstecznego anteny zarówno w płaszczyźnie
azymutu jak i elewacji.

Antena została zaprojektowana tak by uzyskać maksymalną powtarzalność produkcji. Podstawowym elementem promienników anteny jest teflonowy laminat mikrofalowy zachowujący wysoką stabilność parametrów elektrycznych. Jest on umieszczony pomiędzy aluminiowym ekranem, a osłoną z bardzo trwałego i niskotłumiennego tworzywa odpornego na promieniowanie UV. Dzięki takiej solidnej konstrukcji antena może pracować w ciężkich warunkach atmosferycznych zachowując trwałość i niezmienność parametrów w czasie eksploatacji.

Zysk energetyczny	2x 17dBi
Częstotliwość pracy	4,9-6,1 GHz
Polaryzacja	pionowa i pozioma
Kąt promieniowania w płaszczyźnie poziomej	70±5° dla -3dB°, 90±5° dla -6dB°
Kąt promieniowania w płaszczyźnie pionowej	9° dla -3dB
VSWR	1:1,5
Impedancja	50 Ohm
Złącze	2x rp-sma gniazdo
Wymiary	377x149x78 mm
Promieniowanie przód/tył	nie dotyczy
Opakowanie	karton
Temperatura pracy	-40 + 70 °C
Zakres średnicy masztu	26 - 53 mm
Odporność na wiatr	80 km/h
Waga	1570 g
Okres gwarancji	36 miesięcy
