UltraDish TP 550 (ULD-TP-550)
RF Elements UltraDish TP 550 (ULD-TP-550) to paraboliczna antena kierunkowa ze złączem TwistPort, przeznaczona do pracy w paśmie 5 GHz. Antena UltraDish TP 550 jest przeznaczona do połączeń CPE lub PtP.

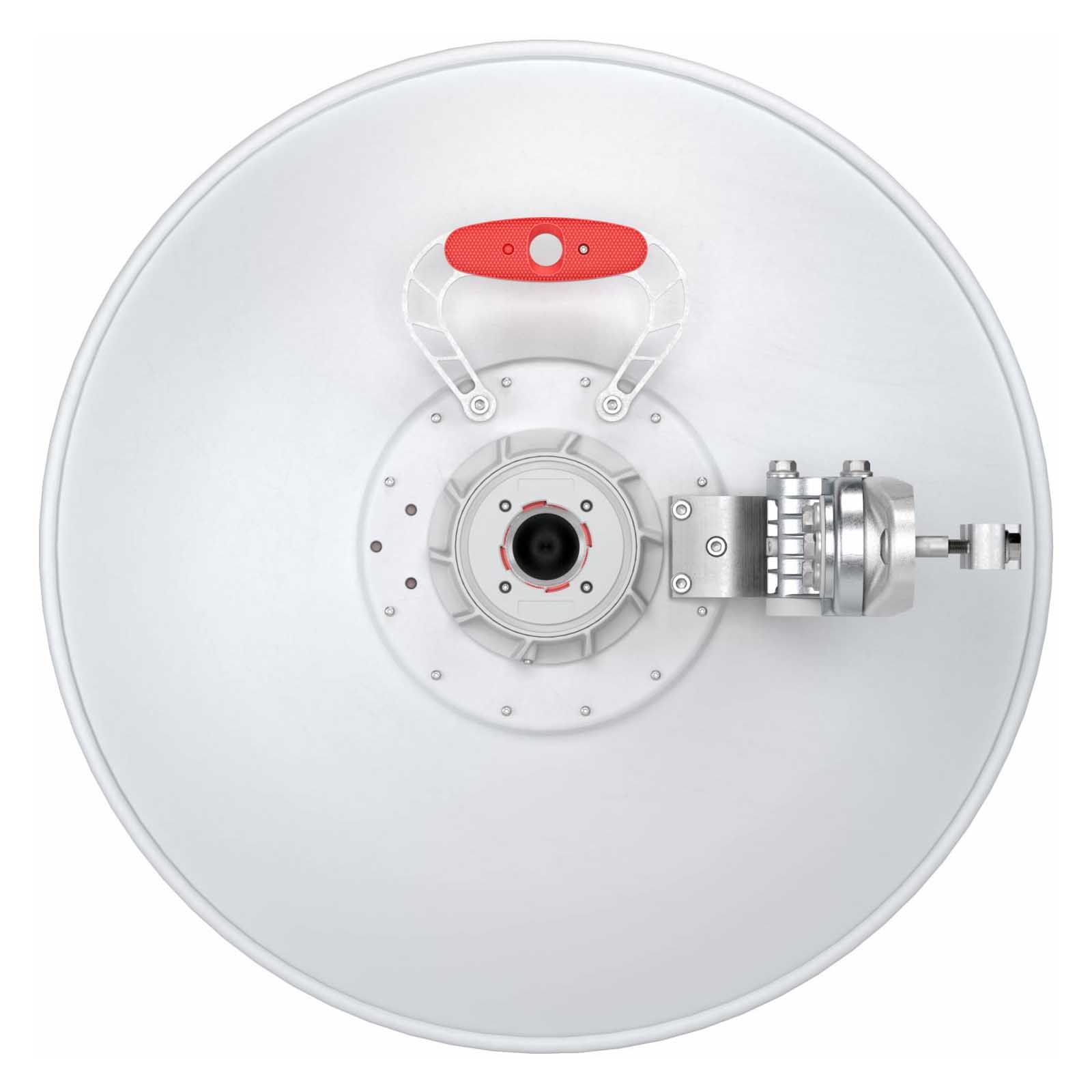

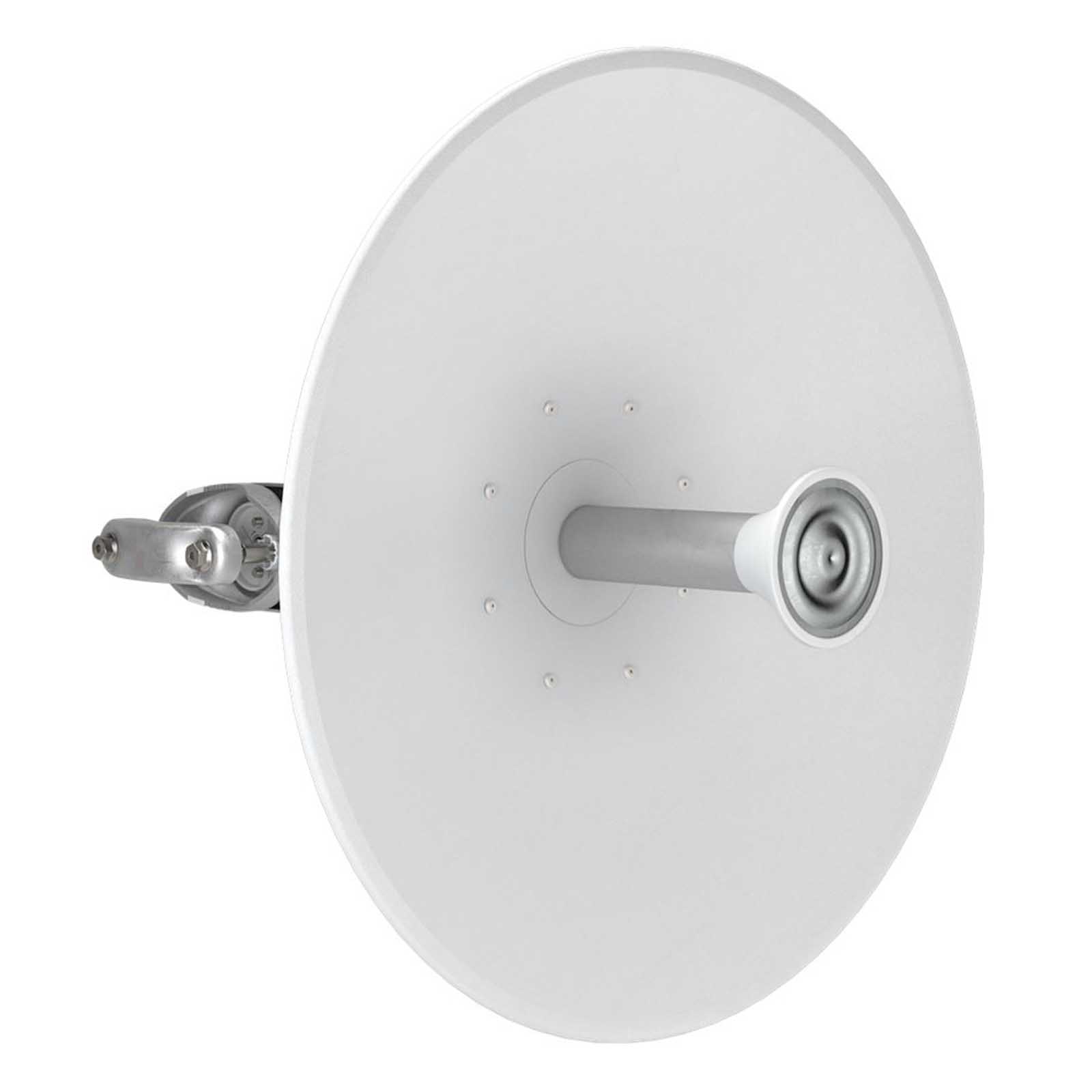

UltraDish TP 550 posiada kierunkową charakterystykę. Główna wiązka ma szerokość około 6-8°. Antena posiada podwójną polaryzację (2x2 MIMO), zysk energetyczny na poziomie 27,5 dBi, a średnica anteny wynosi około 53 cm. Urządzenie wyposażone jest w złącze typu TwistPort - można do niego podłączyć odpowiednie adaptery lub radia typu SIMPER. Złącze tego typu cechuje się bardzo niską stratą, którą udało się uzyskać dzięki zrezygnowaniu z dodatkowego okablowania - radio nakręcane jest bezpośrednio na antenę.

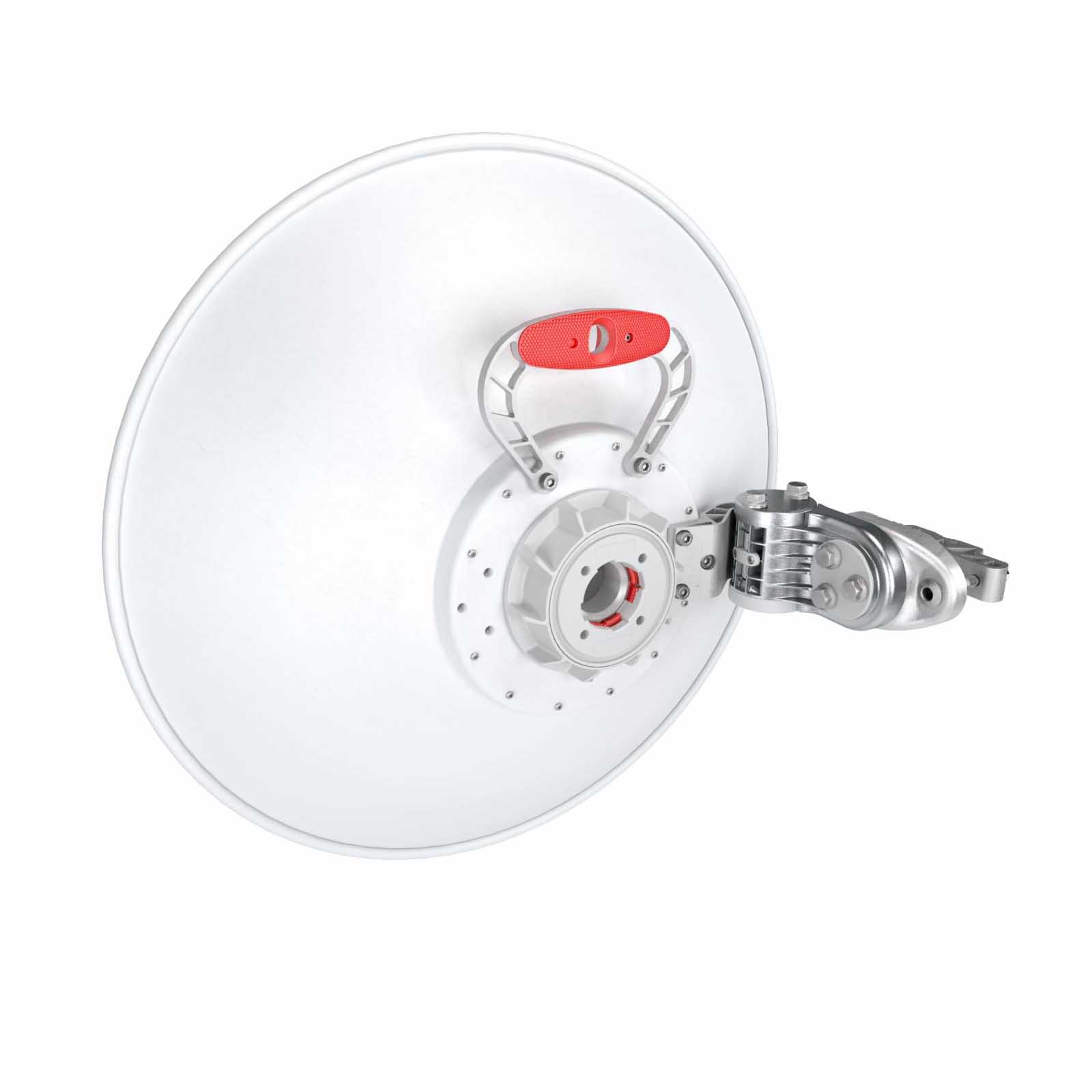

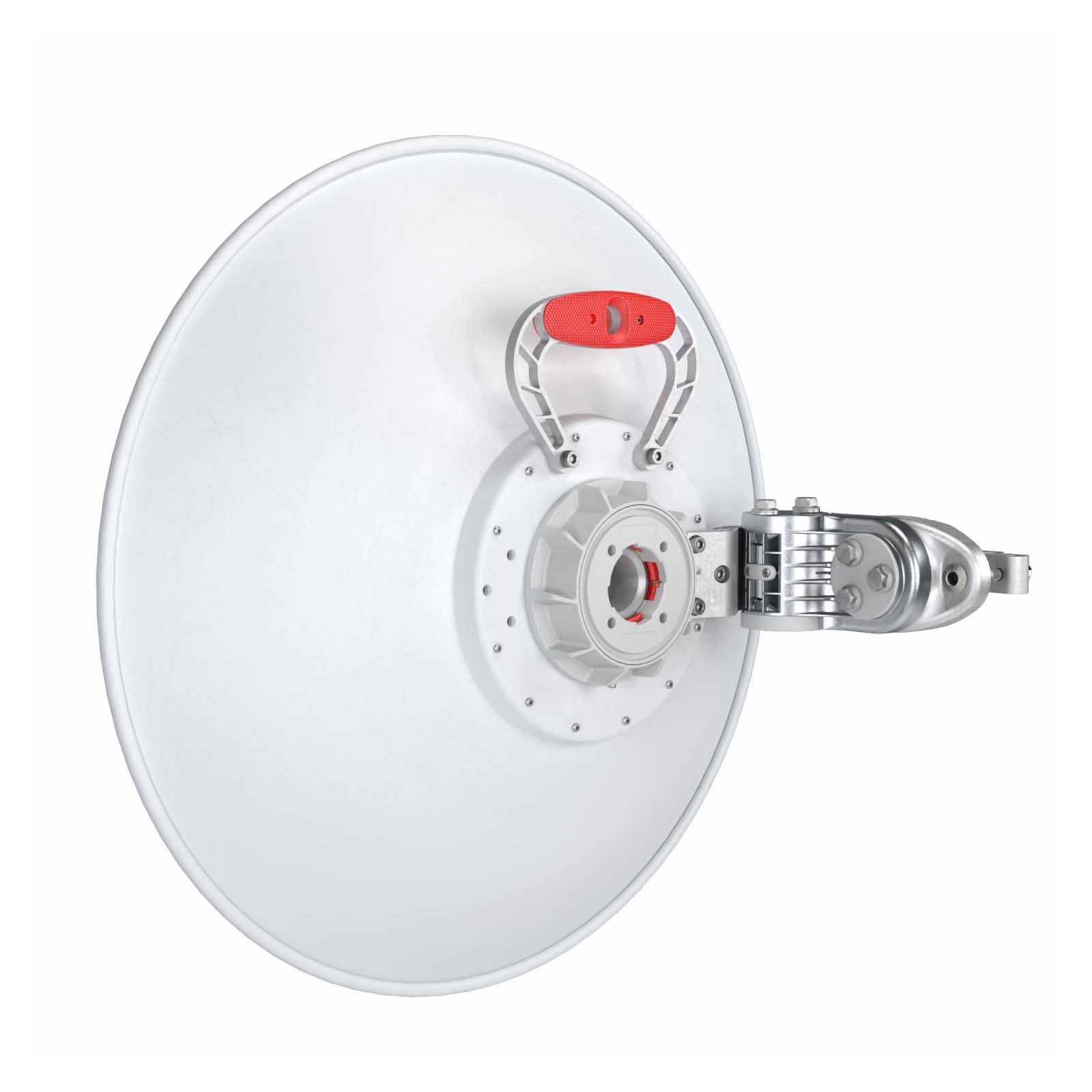

Antena ULD-TP-550 wyposażona jest w specjalne mocowanie. Uchwyt na słupie montuje się osobno, a następnie do przymocowanego uchwytu przykręca się antenę. Dzięki temu instalator podczas przykręcania uchwytu nie musi podtrzymywać całej ciężkiej anteny. Dodatkowo istnieje możliwość regulacji kąta nachylenia w płaszczyźnie poziomej i pionowej.
Najważniejsze cechy:
- 2x2 MIMO
- kierunkowa charakterystyka, wiązka o szerokości 6-8°
- średnica ok. 53 cm
- zysk energetyczny 27,5 dBi
- zakres częstotliwości: 5180 - 6400 MHz
- złącze typu TwistPort (przy pomocy adaptera można podłączyć radia Mimosy, Ubiquiti, MikroTika czy Cambium)
- możliwość regulacji kąta nachylenia w pionie i poziomie
|
UltraDish TP 550
|
|
Złącze
|
TwistPort |
|
Rodzaj anteny
|
Dish |
|
Stopień ochrony
|
IP 65 |
|
Średnica słupa montażowego
|
25 - 80 mm |
|
Dopuszczalna temperatura
|
Od -40 do 60 st. C |
|
Odporność na wiatr
|
160 km/h |
|
Waga
|
3,7 kg |
|
Właściwości
|
|
Zysk energetyczny
|
27,5 dBi |
|
Szerokość wiązki azimuth -6 dB
|
H 8° / V 8.5° |
|
Szerokość wiązki elevation -6 dB
|
H 8.5° / V 8° |
|
Szerokość wiązki azimuth -3 dB
|
H 6° / V 6.5° |
|
Szerokość wiązki elevation -3 dB
|
H 6.5° / V 6° |
|
Stosunek mocy wiązki przód / tył
|
37 dB |
