DishEter PRO BOX 23 HV Precision

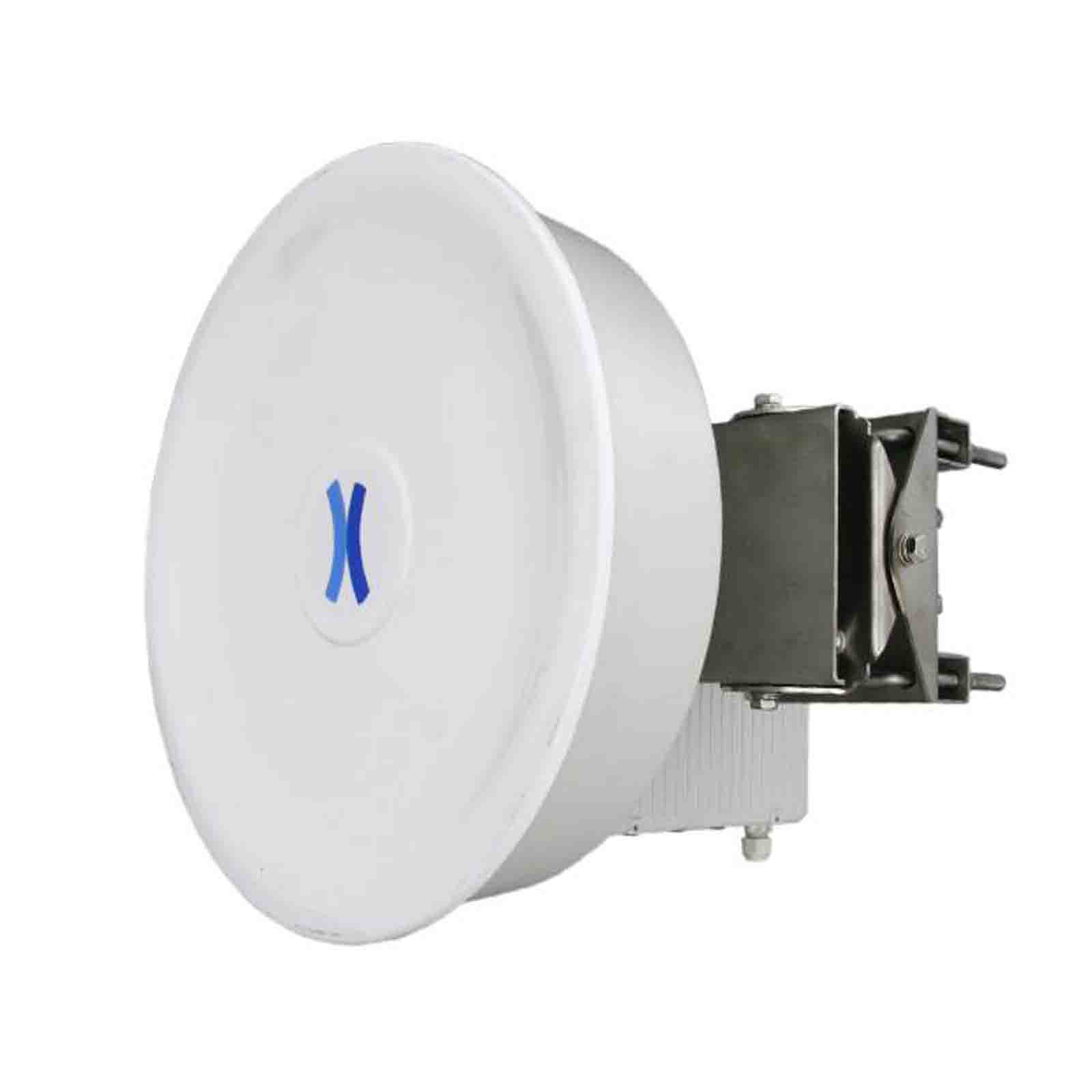

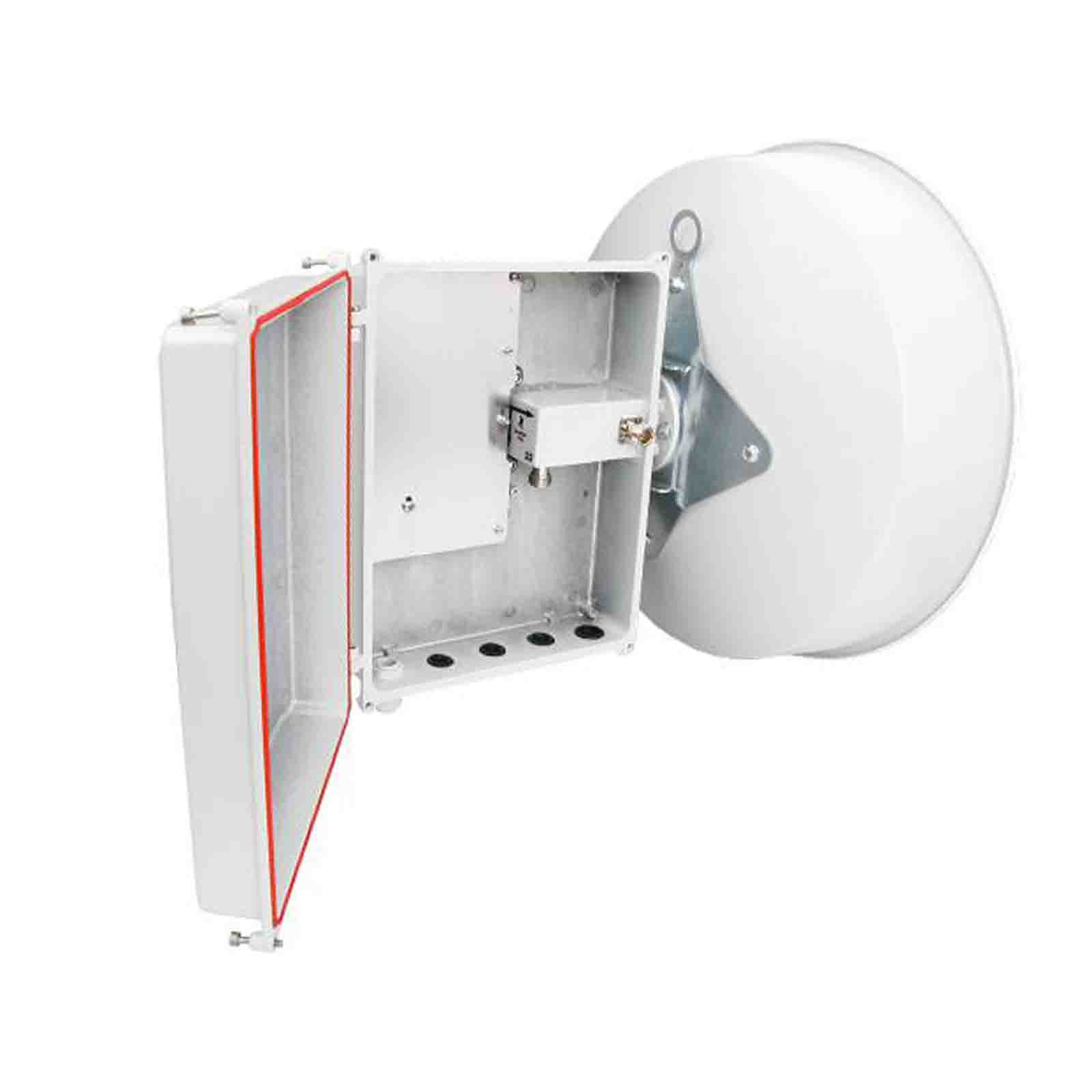

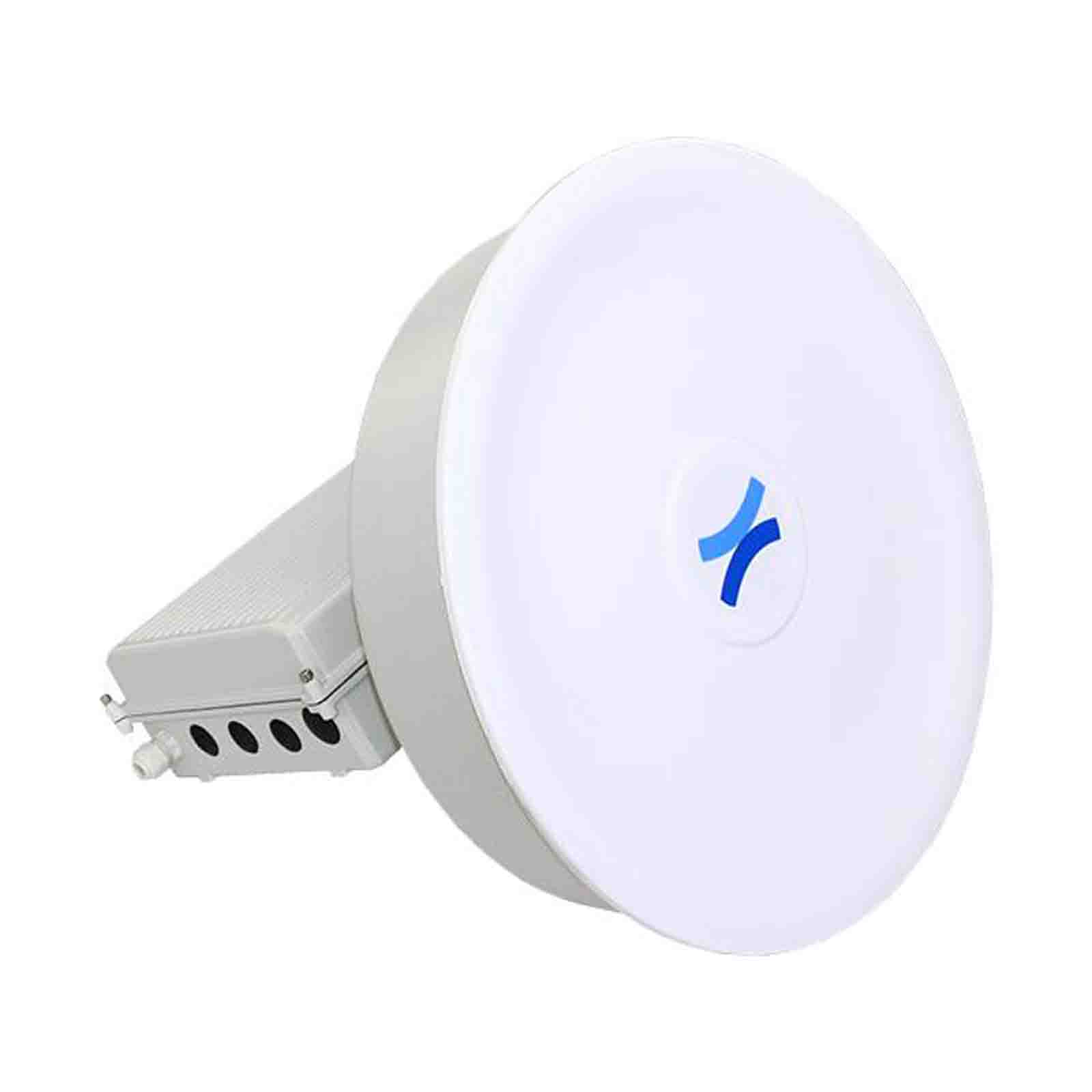

DishEter PRO BOX 23 HV Precision to zestaw złożony z anteny DishEter PRO BOX 23 HV i uchwytu montażowego DishEter Precision HV.DishEter PRO BOX 23 HV to dwupolaryzacyjna antena paraboliczna zintegrowana z hermetyczną aluminiową obudową. Antena o nieosiągalnym w konkurencyjnych rozwiązaniach zakresie działania, poziomie separacji pomiędzy polaryzacjami, współczynniku VSWR, zwężonym kącie promieniowania wiązki głównej, ograniczonym promieniowaniu bocznym oraz zredukowanym poziomie listków bocznych. Zintegrowana obudowa zewnętrzna umożliwia montaż popularnych platform sprzętowych (RB411, 433, Alix 3D2, Ubiquiti Rocket itp.).

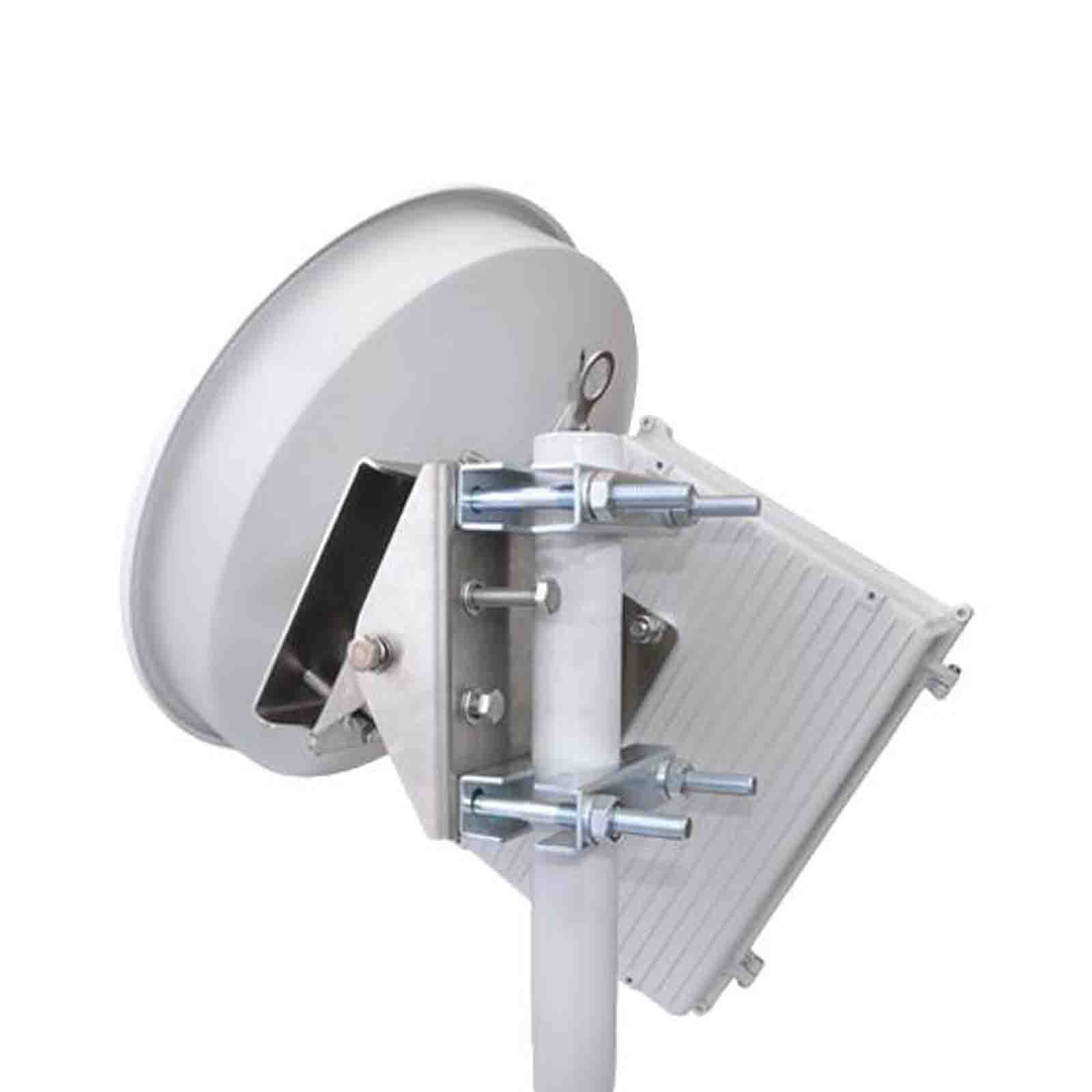

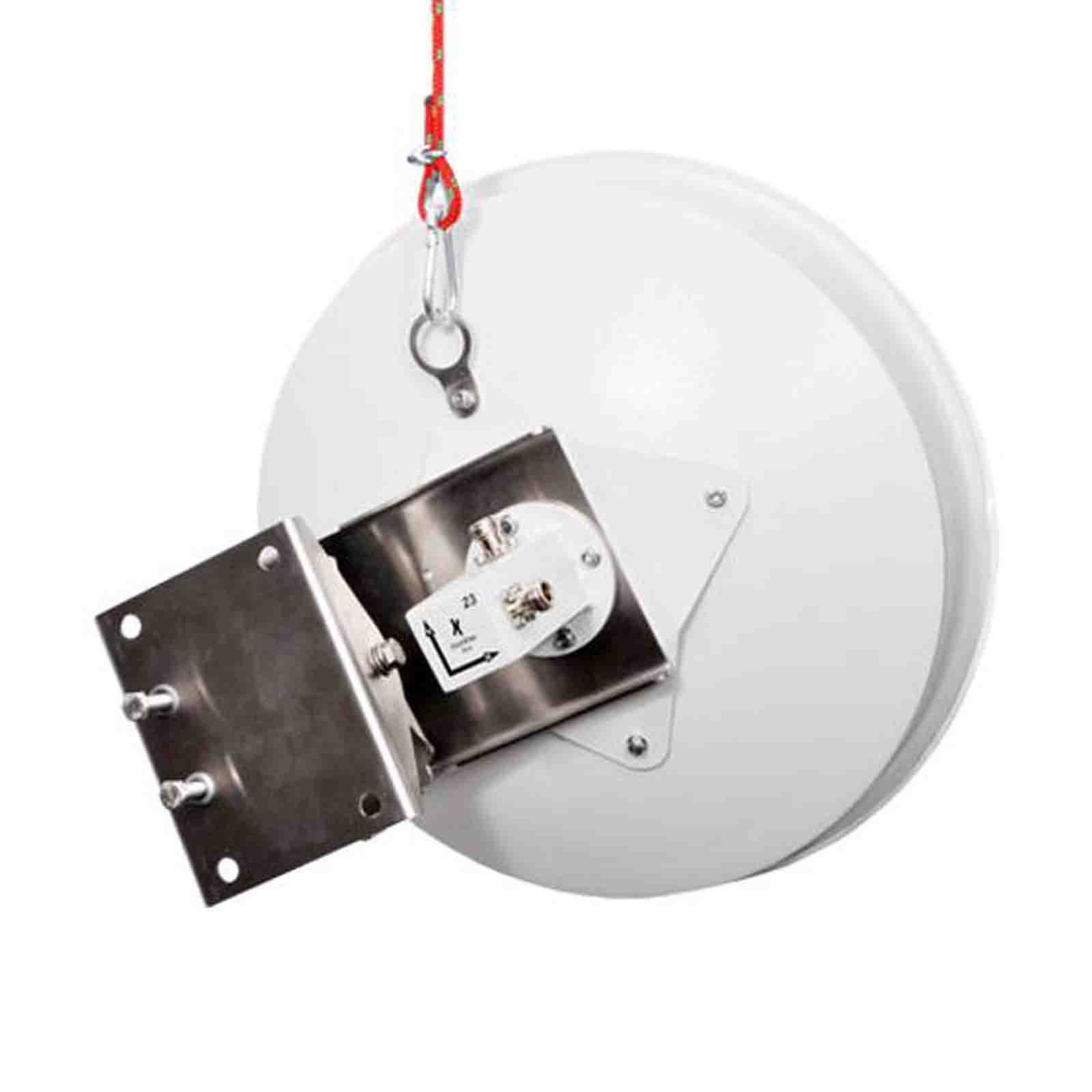

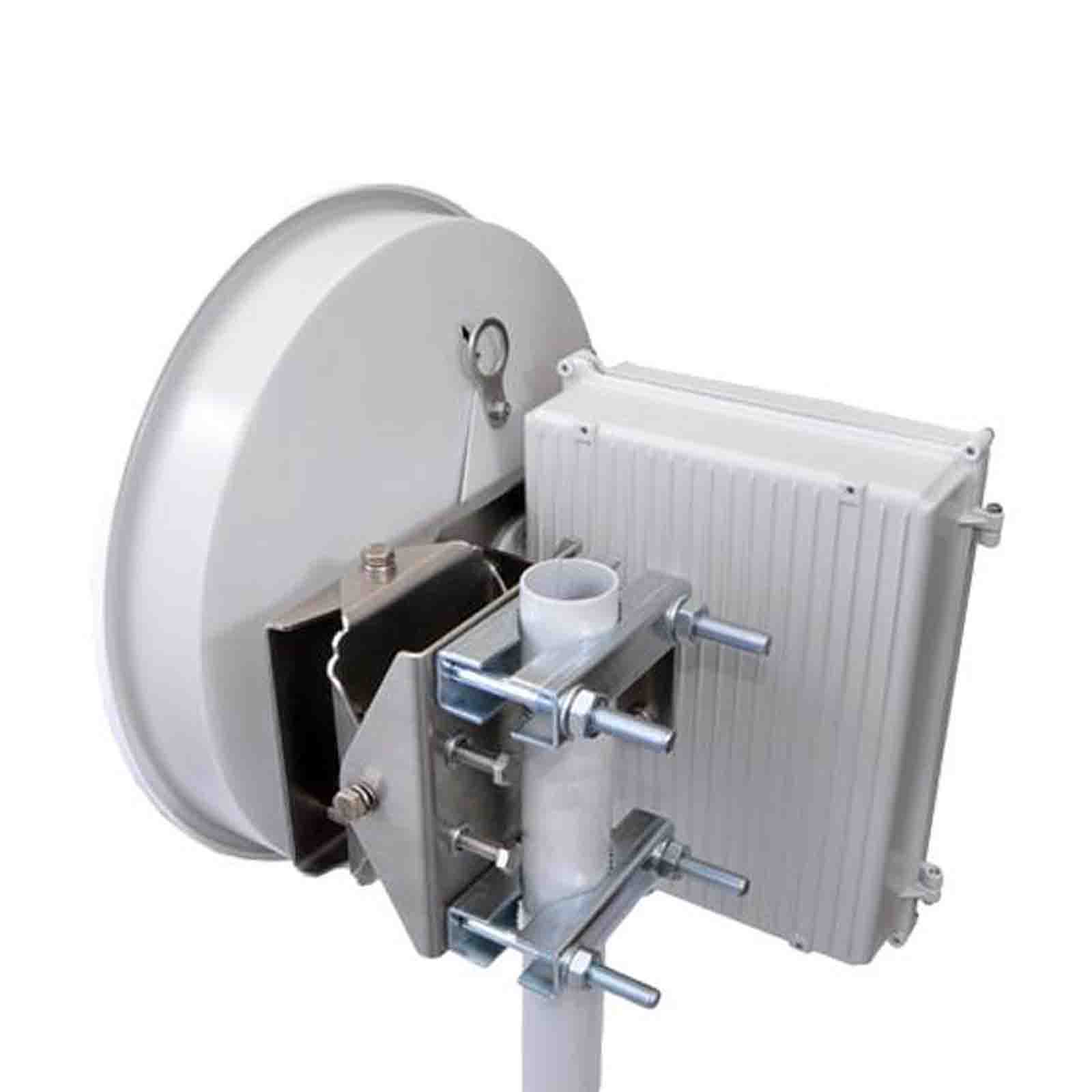

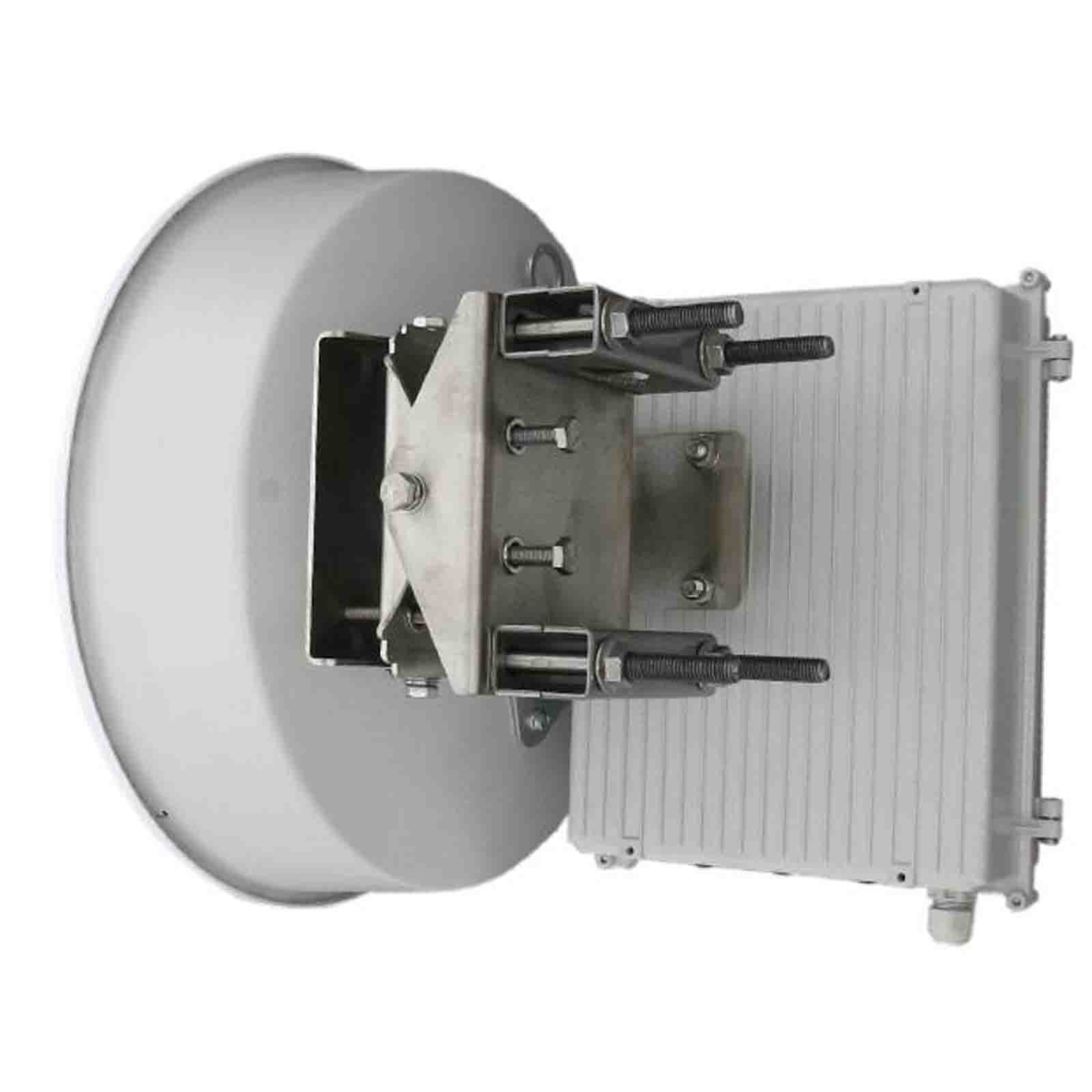

Uchwyt DishEter Precision HV umożliwia płynną i precyzyjną regulację anteny w pionie (50º) oraz w poziomie (20º). Wykonany jest z blachy stalowej kwasoodpornej o grubości 2,5 mm. Wyposażony jest w śruby do regulacji i kontrowania ustawienia M8 (łeb śruby na klucz płaski 13 mm). Zestaw zawiera dwa cybanty M10 pasujące na maszt o średnicy 26 - 72 mm. Jarzma cybanta wykonane są ze stali zimnowalcowanej 2,5 mm ocynkowanej galwanicznie, szerokość pryzmy 25 mm. Nakrętki cybanta na klucz płaski 17 mm.
Antena dostarczana jako zmontowany w całości produkt, gotowy do zamocowania na maszcie. Najważniejsze cechy:
- Antena dwupolaryzacyjna
- Zintegrowana obudowa
- Zysk 23dBi
- Separacja pomiędzy złączami >50dB
- Szerokopasmowa charakterystyka (4,9 - 6,2 GHz)
- Uchwyt do płynnej i precyzyjnej regulacji anteny w pionie (50º) oraz w poziomie (20º)
Typ anteny
|
kierunkowa paraboliczna dwupolaryzacyjna |
Zakres częstotliwości
|
4,9 - 6,2 GHz |
Zysk energetyczny dla polaryzacji pionowej
|
5,2 - 5,7 GHz 23 dBi 4,9 - 5,2 i 5,7-6,2 GHz >22,5 dBi |
Zysk energetyczny dla polaryzacji poziomej
|
5,2 - 5,7 GHz 23 dBi 4,9 - 5,2 i 5,7-6,2 GHz >22,5 dBi |
Polaryzacja
|
pionowa + pozioma |
Promieniowanie wsteczne
|
>40 dB |
Separacja pomiędzy złączami
|
>50 dB |
Kąt promieniowania w płaszczyźnie pionowej
|
7,5-8,5 ° dla -3dB |
Kąt promieniowania w płaszczyźnie poziomej
|
7,5-8,5 ° dla -3dB |
VSWR
|
<1,5 dla 5,0 - 5,9 GHz <1,9 dla 4,9 - 5,0 i 5,9 - 6,2 GHz |
Impedancja
|
50 Ohm |
Listki boczne
|
5,2 - 5,7 GHz: < -18 dB 4,9 - 5,2 i 5,7 - 6,2 GHz: < -14dB |
Złącze
|
2 x N/Żeńskie |
Odporność na wiatr
|
56 m/s |
Średnica masztu/uchwytu
|
26 - 72 mm mm |
Wymiary
|
380 x 245 mm |
Wymiary czaszy
|
ø 360 mm |
Wymiar opakowania
|
42/47/47 cm |
Waga całkowita
|
6700 g |
Waga z uchwytem
|
5700 g |
Waga skrzynki
|
1380 g |
Waga bez uchwytów
|
3180 g |
Gwarancja
|
36 m-cy |
