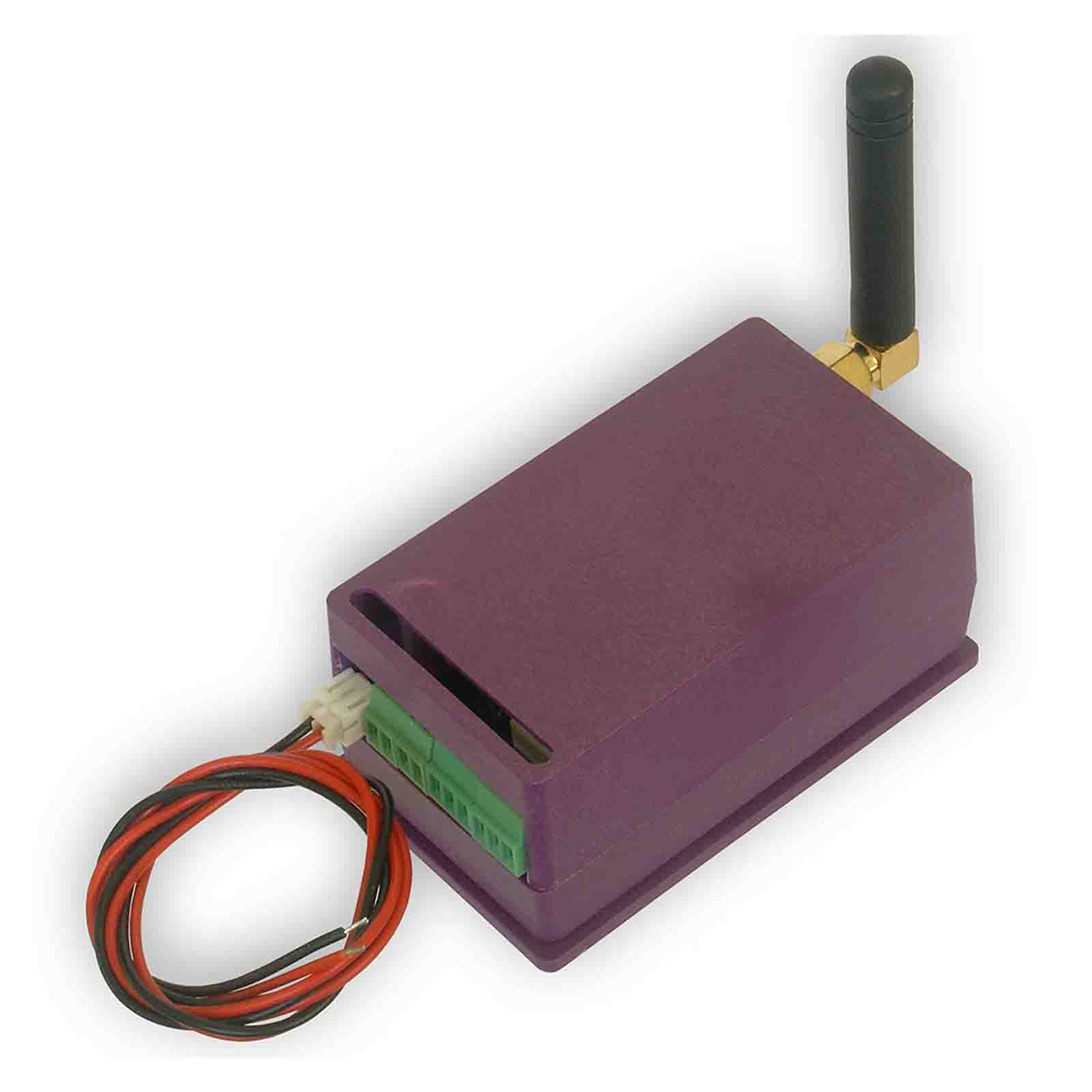

Kontroler GSM V4.2 w obudowie



Wyróżniająca się cechą nowego GSM Kontrolera jest konfiguracja przez stronę www. Nie są potrzebne żadne dodatkowe kable, instalacja sterowników ani specjalne oprogramowanie. Klient po prostu wkłada kartę SIM, włącza urządzenie, loguje się do swojego konta i wpisując numer identyfikacyjny swojego urządzenia po raz pierwszy dodaje go do listy swoich urządzeń. Dalsze ustawienia dokonuje się poprzez stronę konfiguracyjną na serwerze mqtt.ats.pl. Strona korzysta z protokołu MQTT do komunikacji z urządzeniem wykorzystującym transmisję danych GPRS.

W przypadku, gdy karta SIM nie korzysta z domyślnych ustawień dostępu do Internetu, w procedurze instalacji informujemy, jak zmienić ustawienia urządzenia za pomocą wiadomości SMS.



• Sterowanie przez połączenie z autoryzowanego numeru (w efekcie włączy przekaźnik i np. otworzy bramkę).
• Sterowanie i otrzymywanie informacji przez SMS.
• Sterowanie i odbieranie danych przez serwer z wykorzystaniem protokołu mqtt.
• Lokalna automatyka z wykorzystaniem warunków ustawionych na urządzeniu, które mogą skutkować np. załączeniem wyjścia w zależności od odczytu czujnika.

UWAGA: GSM Kontroler może pracować we wszystkich tych trybach jednocześnie

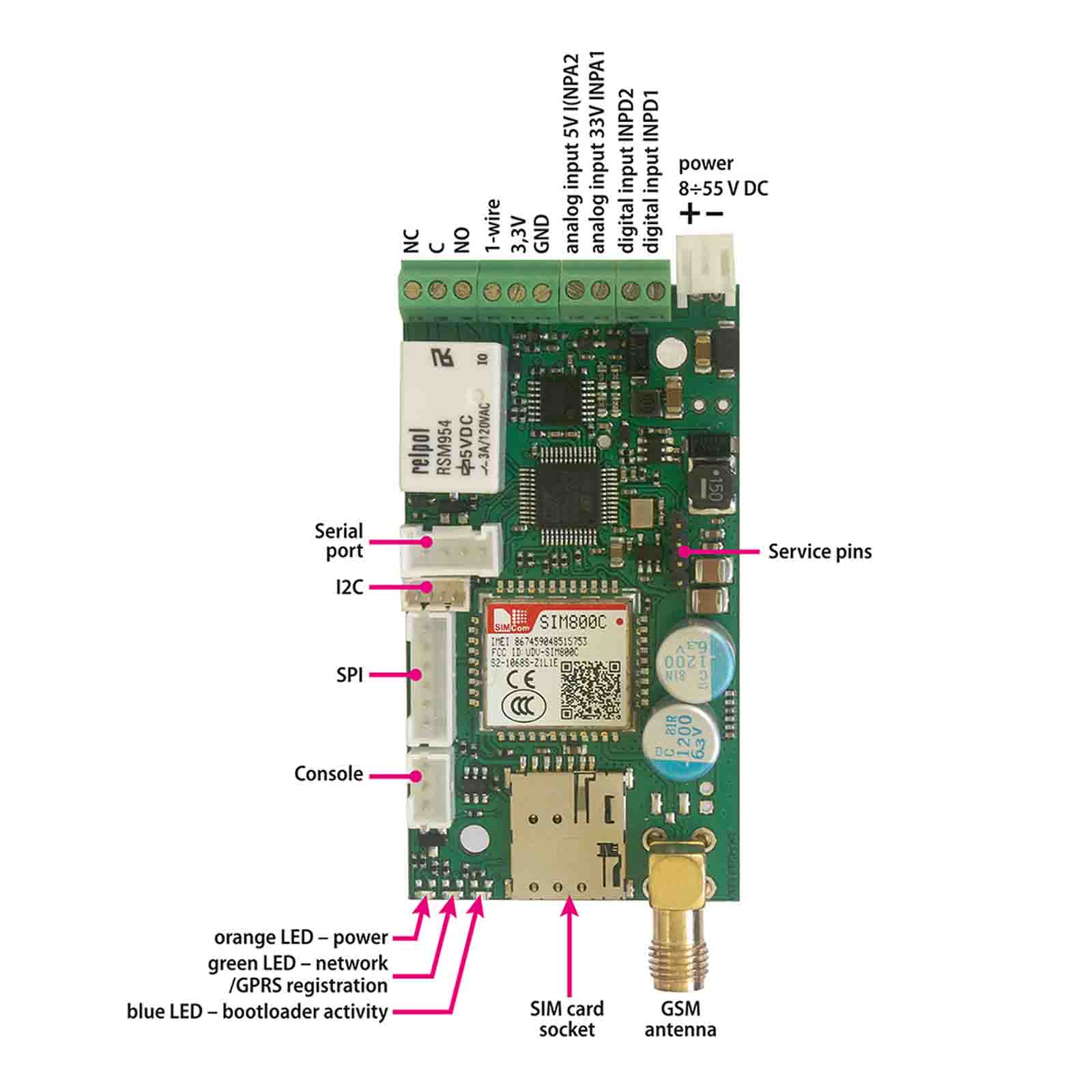

• 2 wejścia analogowe: dla zakresu 0-5V i 0-33V, do pomiaru napięcia, prądu stałego (potrzebne dodatkowe czujniki), czujników temperatury, fotorezystorów - czujnik zmierzchu, czujnik ciśnienia i wiele innych
• Wejście cyfrowe w standardzie 1-Wire - pomiar do 8 sond temperatury DS18B20
• Wejście cyfrowe w standardzie I2C - dla wielu różnych czujników lub rozszerzenia wyjść
• Magistrala szeregowa (UART 3.3V)
• 2 wejścia logiczne - jako monitor stanu (otwórz/zamknij drzwi, czujniki PIR, itp.), jako przycisk do ręcznego przełączania
• 1 przekaźnik (NO, C, NC)
• Pomiar napięcia zasilania i temperatury na płytce

• Konfiguracja przez stronę internetową
• Obsługa komend i notyfikacji SMS
• Zmiana stanu wyjścia przez wykonanie połączenia z autoryzowanego numeru
• Obsługa do 100 numerów autoryzowanych do funkcji dzwonienia
• Obsługa protokołów komunikacyjnych HTTP (GET) i MQTT
• Kalibracja czujników
• Obliczanie różnicy odczytów z wejść

• Wejścia analogowe (pomiar napięcia w zakresie wejść, pozostałe obsługiwane w oprogramowaniu)
• czujnik prądu DC: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800, LA100P, R=0.1Ω, R=0.01Ω, R=0.05Ω
• Wejścia logiczne (cyfrowe)
• czujnik magnetyczny otworzenia drzwi, itp
• Magistrala 1-Wire
• czujnik temperatury DS18B20
• Magistrala I2C
• czujniki wilgotności: BME280 (wilgotność, temperatura, ciśnienie atmosferyczne)
• czujnik cząstek stałych SPS30 (PM1, PM2.5, PM4, PM10)
• rozszerzenie wyjść OUT1-4 PCF8574
• Port szeregowy
• czujniki CO2 MH-Z16, MH-Z19
• Czujnik ozonu GMQ125
• Port MODBUS (poprzez dodatkowy konwerter RS485)
• 2-kierunkowe liczniki energii SDM120M i SDM72D-M (odczyty mocy, energii, napięcia, prądu i innych parametrów w zależności od licznika)
• Kontroler Danfos EKC 202C
