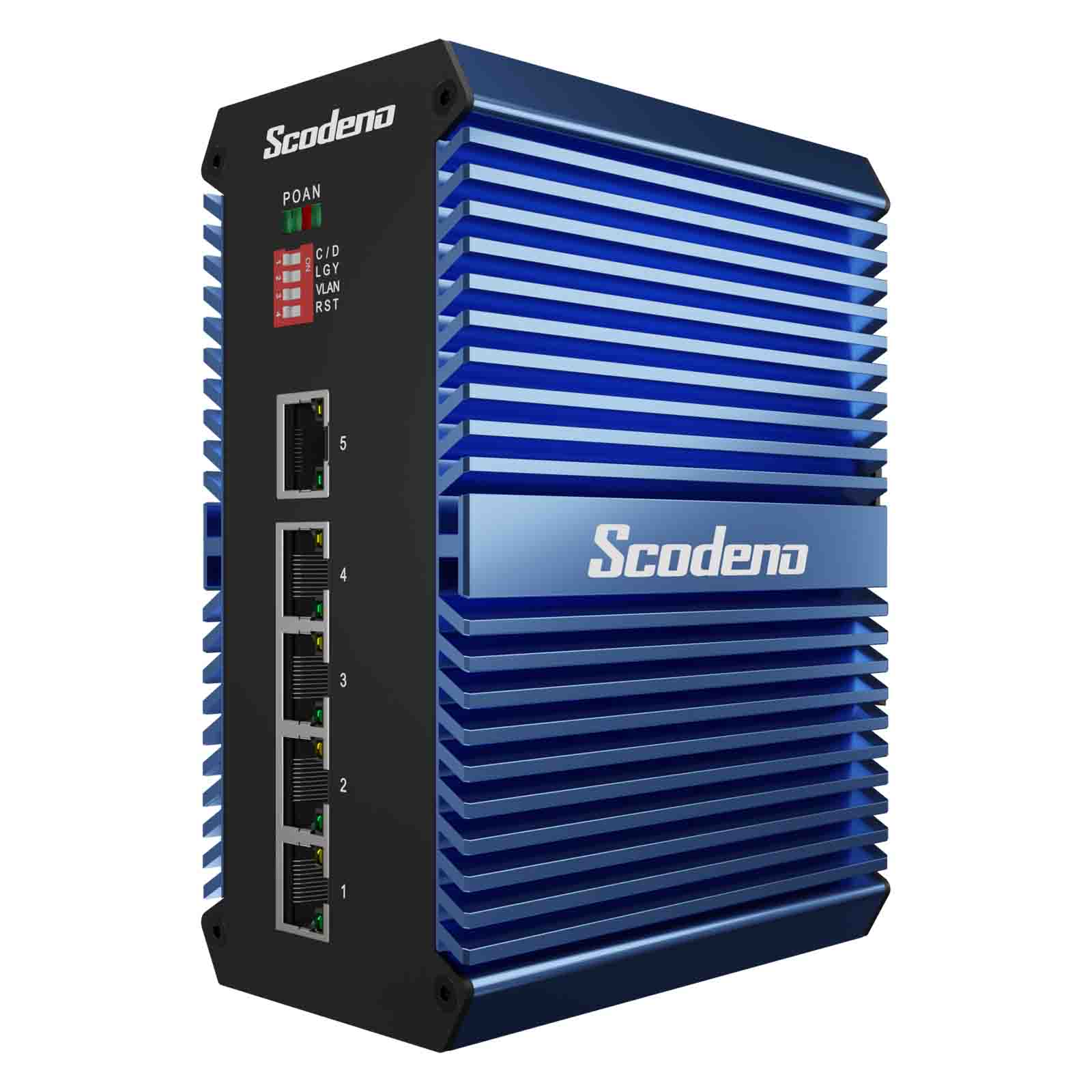

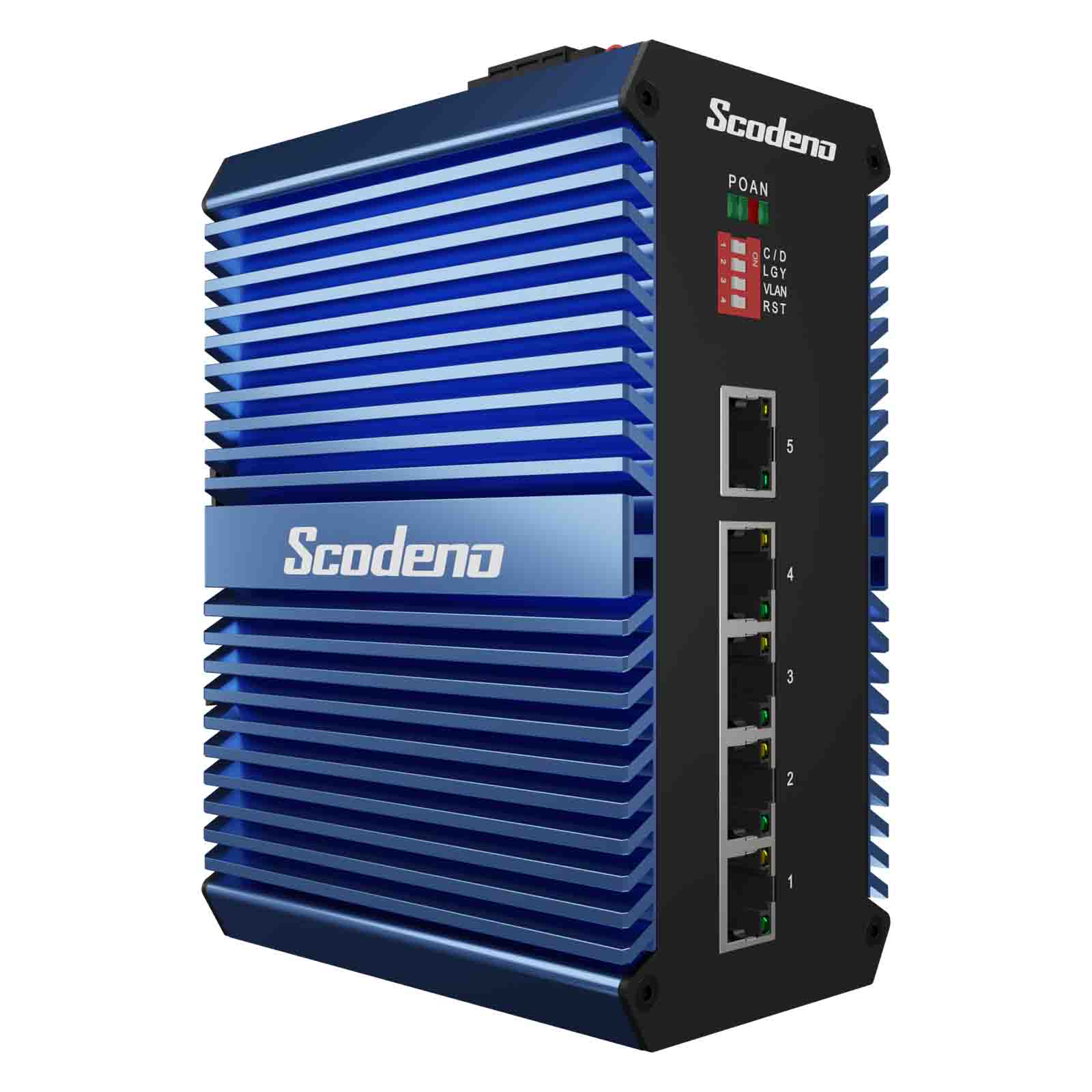

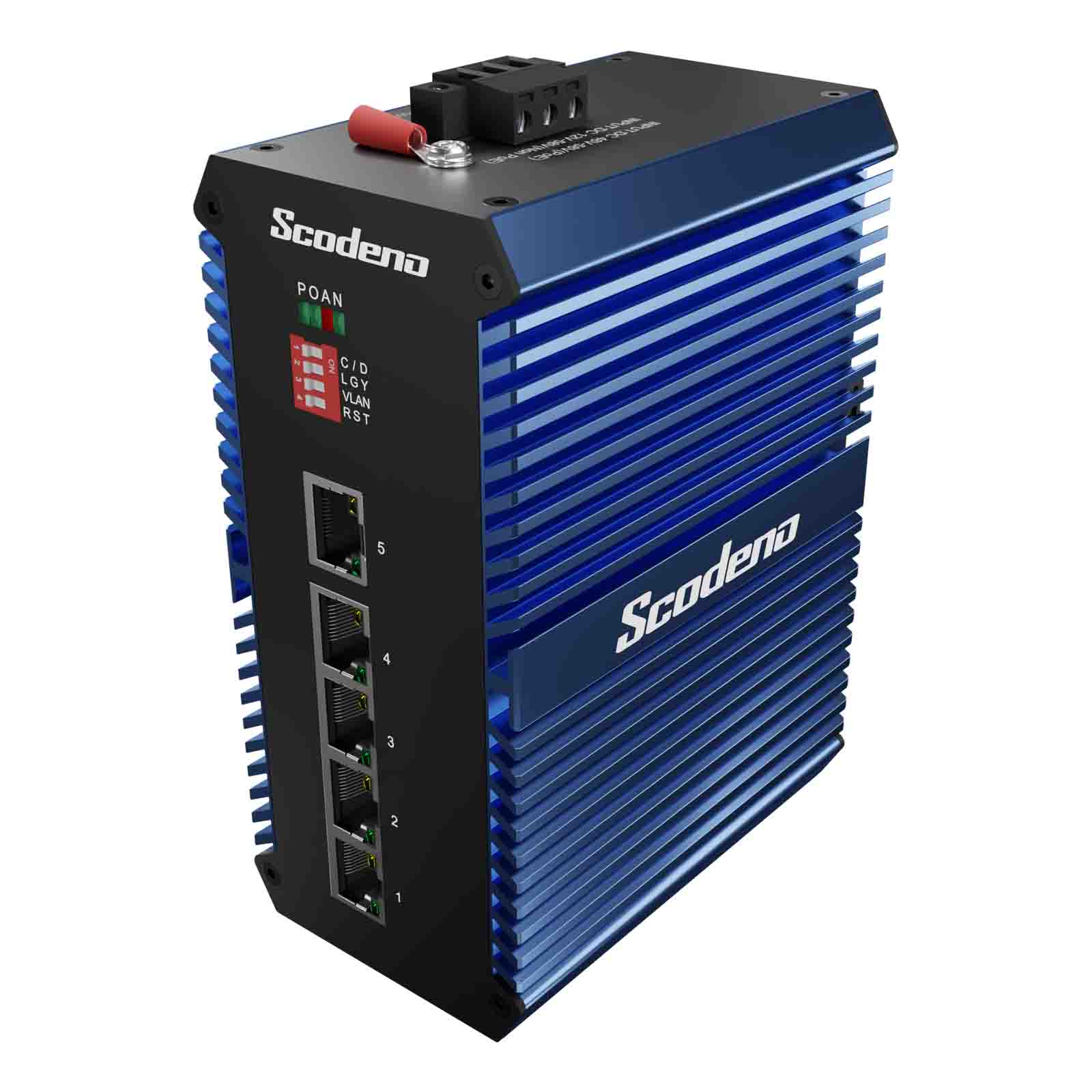

Scodeno XPTN-9000-65-5TP-X

Scodeno XPTN-9000-65-5TP-X to niezarządzalny przemysłowy przełącznik warstwy 2. Switch posiada 5x portów Fast Ethernet 10/100 Mb/s, w tym 4x porty PoE.

Przemysłowe przełączniki Ethernet PoE marki Scodeno posiadają bezwentylatorową konstrukcję obwodu rozpraszania ciepła, szeroki zakres temperatur środowiska pracy oraz wysoki poziom ochrony (odporność na wstrząsy, pyłoszczelność itp). Switche zapewniają doskonałą jakość przemysłową z odpornością na wysokie i niskie temperatury, ochronę odgromową oraz zwiększoną niezawodność i bezpieczeństwo sieci przemysłowych.

Switch wspiera protokoły, takie jak routing, przełączanie i bezpieczeństwa, co znacznie zwiększa elastyczność pracy w sieci oraz zwiększa niezawodność i bezpieczeństwo sieci przemysłowych. Przełączniki przemysłowe spełniają wymagania wdrożeniowe w różnych dziedzinach szerokopasmowej transmisji danych, takich jak: transport kolejowy, bezpieczne miasto, telekomunikacja, inteligentny transport, spedycja, monitoring zewnętrzny, rolnictwo i inne cechujące się trudnymi warunkami pracy.

PoE to technologia wykorzystująca Power over Ethernet, urządzenie obsługuje standardy IEEE802.3af i IEEE802.3at. Wymagane jest, aby zasilacz znajdował się w przedziale DC 48-58V, połączenie PoE powinno być zgodne z podłączeniem kabla sieciowego oraz używane zarówno jako transmisja danych, jak i zasilanie PoE.

Najważniejsze cechy:

5x portów Fast Ethernet 10/100 Mb/s
Możliwość zasilania przez porty PoE (1-4)
Wytrzymała obudowa IP50
Kompaktowy rozmiar z opcją montażu na szynie DIN (uchwyt mocujący w zestwie)
Plug-n-Play, nie wymaga dodatkowej konfiguracji
Szeroki zakres obsługiwanych napięć zasilania (10-58 V)

XPTN-9000-65-5TP-X
Fixed port	5x 10/100Base-TX

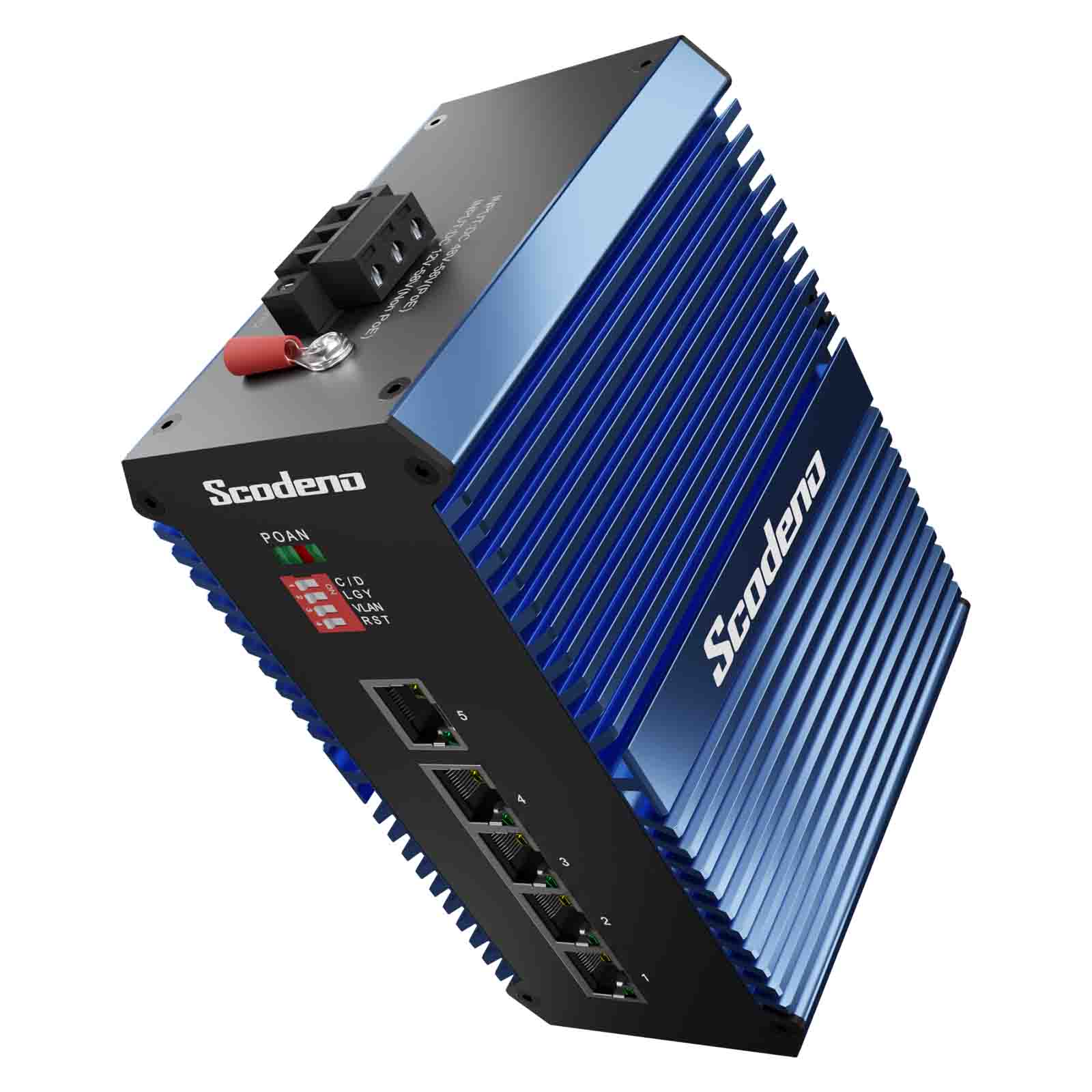

Power interface	Phoenix terminal, redundant dual power supply
LED Indicators	PWR, OPT, NMC, ALM
Rest	DIP switch reset

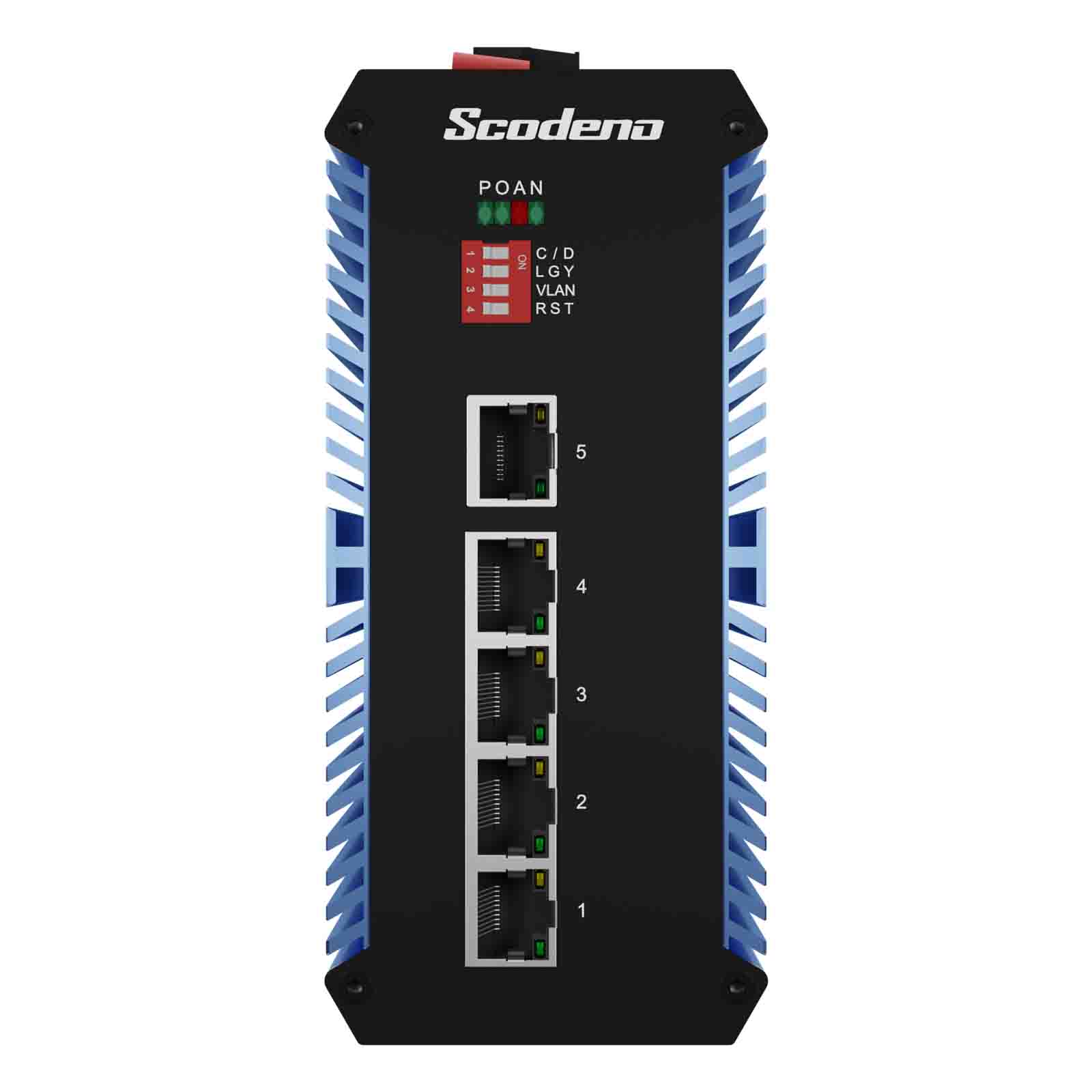

DIP Switch
1 C/D	Reserve
2 LGY	Stand/Non-standard PoE Mode
3 VLAN	Port Isolation
4 RST	Reset
Electrical Specifications

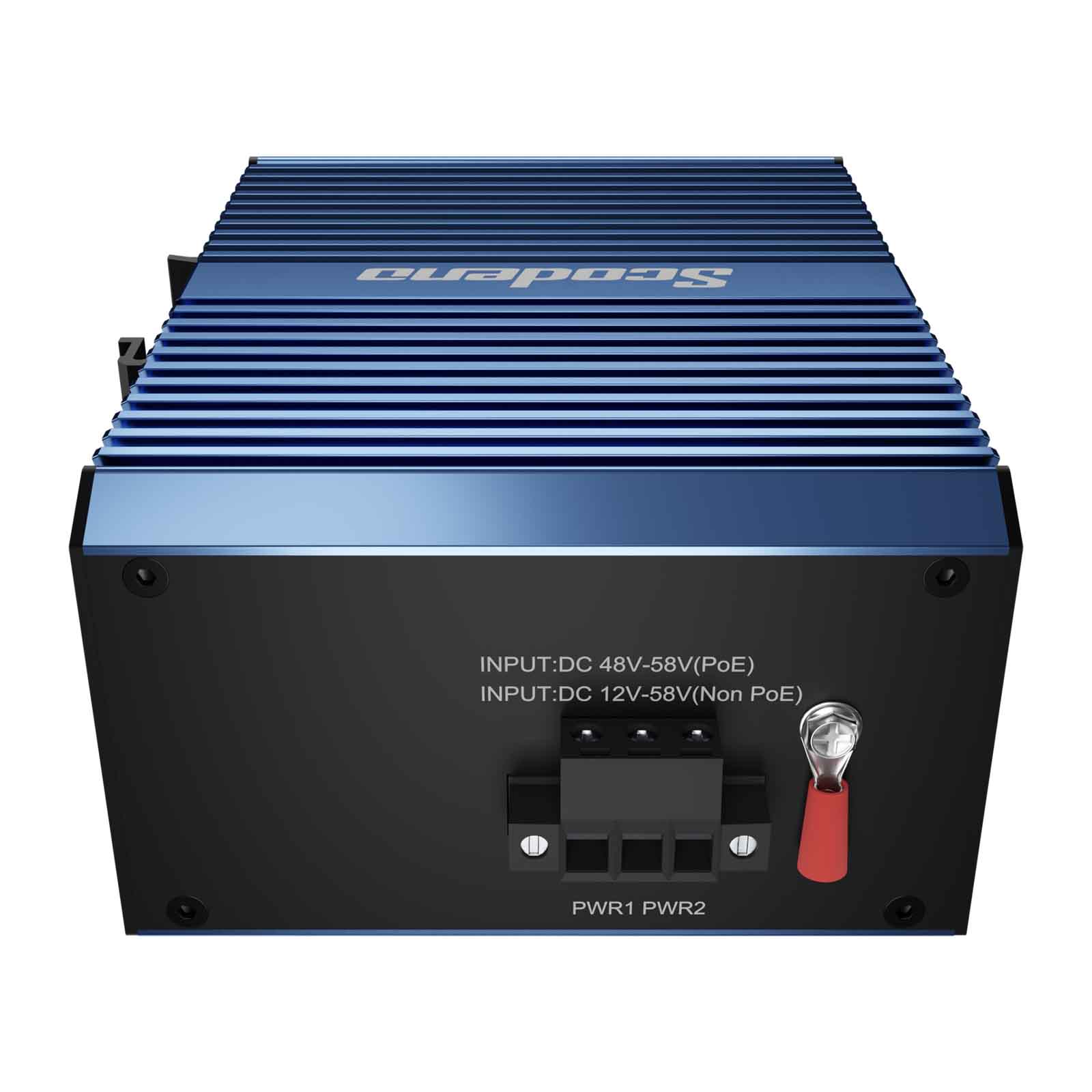

Input voltage	DC10 -58V (Non-PoE), DC48~58V (PoE)
Total Power consumption	<6W(Non-PoE); <126W(PoE)
Voltage Alarm	Support
PoE
PoE port	1-4
PoE Protocol	802.3af, 802.3at
Pin Assignment	12+, 36-
PoE Mode	Standard & non-standard are supported
Layer 2 Switching
Switching capacity	14 G
Packet forwarding rate	10.41 Mpps
MAC address table	1K
Buffer	512K
Forwarding delay	<5us
MDX/MIDX	Support
Flow control	Support
Jumbo Frame	Support 2048 Bytes
WatchDog	Support
Port Isolation	Support
Environment
Operating temperature	-40℃~+75℃ The device is tested for 8 hours at temperatures in 85°C
Storage temperature	-40℃~+85℃
Relative humidity	5%~95% non-condensing
Thermal methods	Fanless, natural cooling
MTBF	100,000 hours
Mechanical Dimensions
Product size	65 x 104 x 143 mm

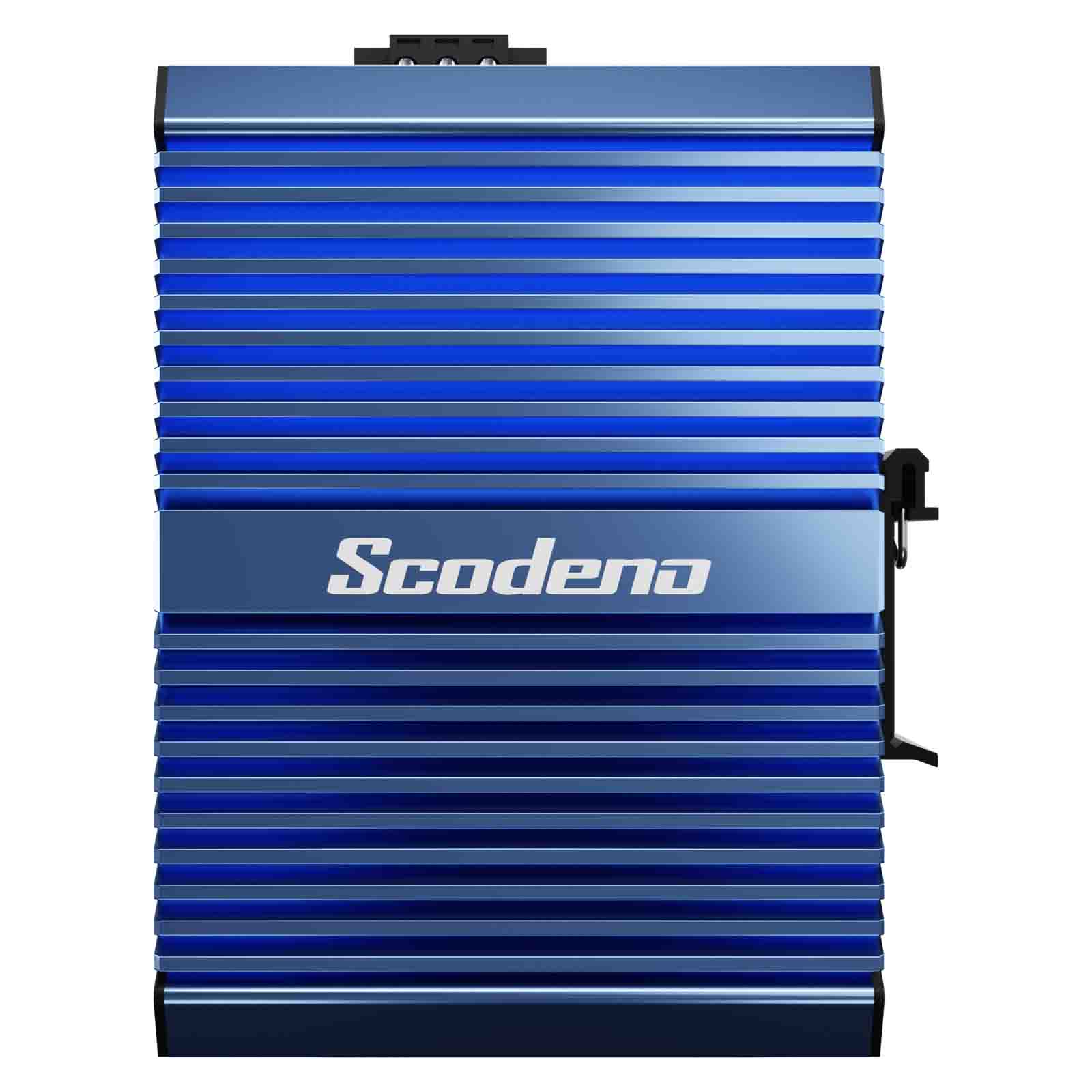

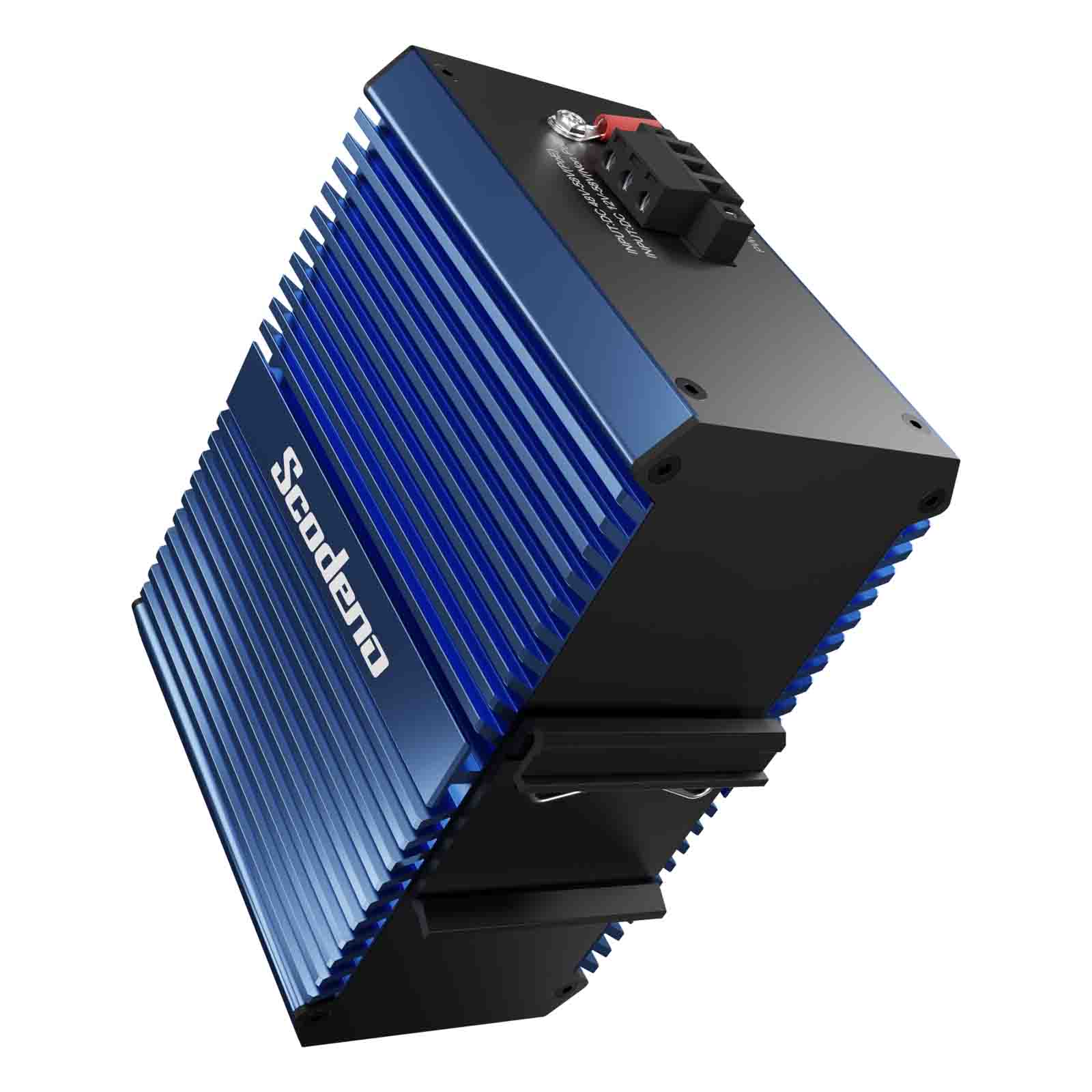

Installation Method	DIN-rail
Weight	0.7KG around
EMC & Ingress Protection
IP Level	IP50
Surge protection of Power	IEC 61000-4-5 Level X（ 10KV/10KV）（ 8/20us）
Surge protection of Ethernet port	IEC 61000-4-5 Level X（ 6KV/4KV）（ 10/700us）
RS	IEC 61000-4-3 Level 3（ 10V/m）
EFI	IEC 61000-4-4 Level 3（ 1V/2V）
CS	IEC 61000-4-6 Level 3（ 10V/m）
PFMF	IEC 61000-4-8 Level 4（ 30A/m）
DIP	IEC 61000-4-11 Level 3 （ 10V）
ESD	IEC 61000-4-2 Level 4（ 8K/15K）
Free fall	0.5m
Authentication
Authentication	CCC, CE, FCC, RoHS
