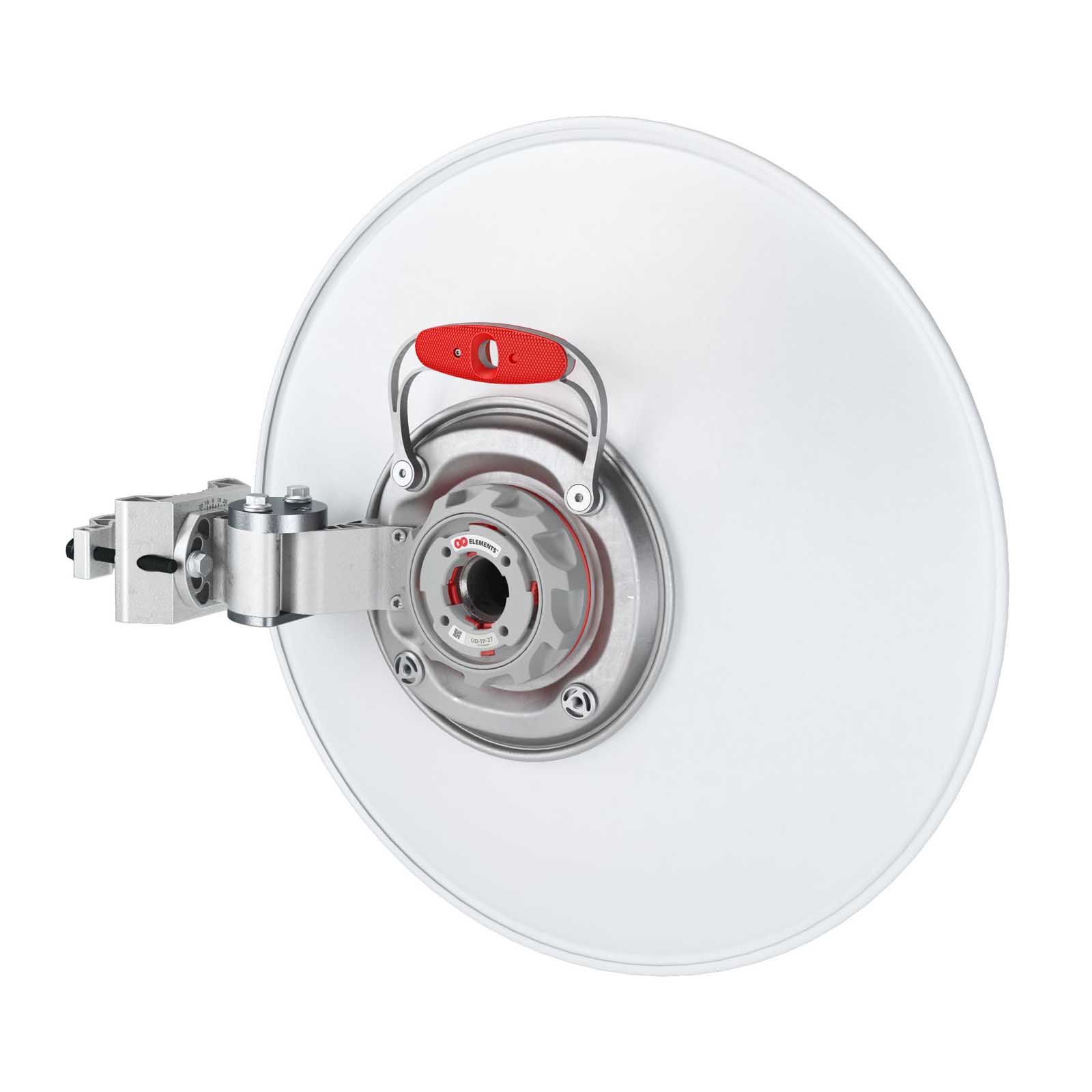

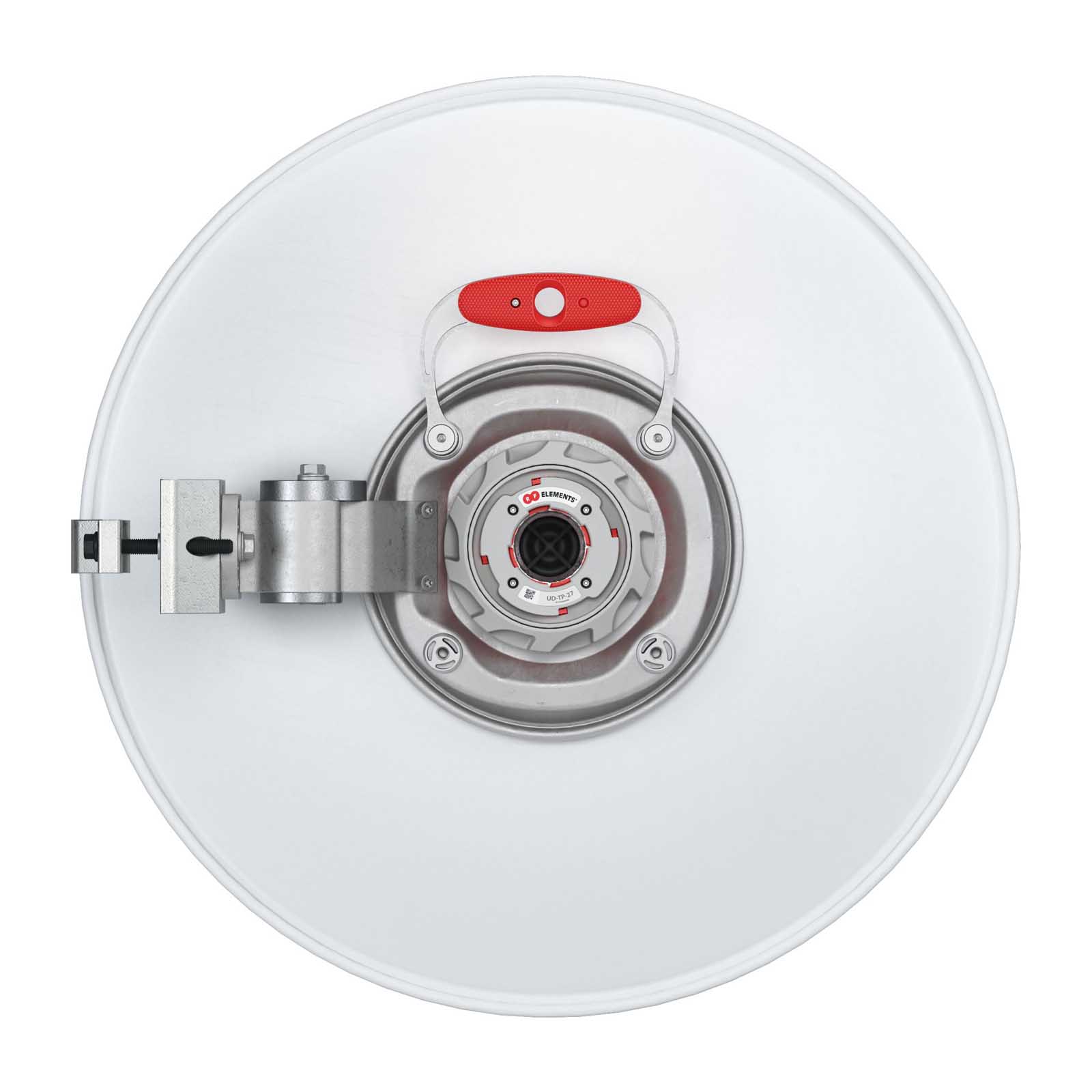

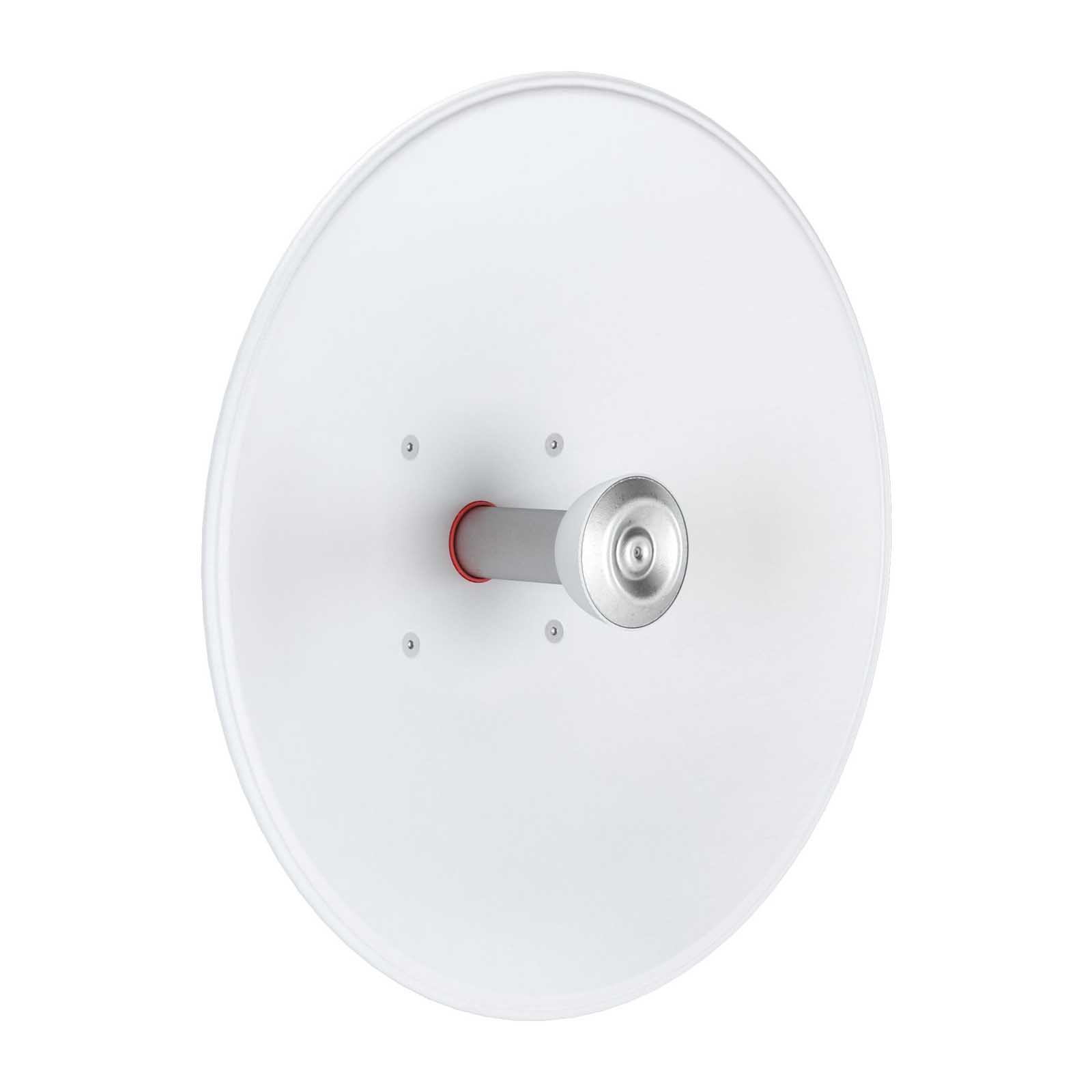

UltraDish TP 27, TwistPort, 2-pack (UD-TP-27)
RF Elements UltraDish TP 27 (UD-TP-27) to paraboliczna antena kierunkowa ze złączem TwistPort, przeznaczona do pracy w paśmie 5 GHz. Anteny UltraDish TP charakteryzują się wysoką kierunkowością i tłumieniem listków bocznych, co zapewnia najwyższą wydajność. UltraDish TP 27 jest przeznaczony do zastosowań w modułach abonenckich.
UltraDish TP 27 posiada zysk energetyczny a poziomie 27.5 dBi i średnicę 585 mm. Średnica wiązki głównej wynosi 10° / 9° dla wiązki -6 dB, uchwyt umożliwia zamontowanie na słupie o średnicy 40 - 80 mm. Antena została wykonana z wytrzymałych materiałów - tworzywa ABS odpornego na promieniowanie UV, poliwęglanu, aluminium i stali nierdzewnej. Posiada złącze typu TwistPort, przy zastosowaniu odpowiedniego adaptera możnaz zamontować na niej radia wielu różnych producentów (Mimosy, Ubiquiti, MikroTika czy Cambium).
Charakterystyka promieniowania anten z serii UltraDish TP z tłumionymi listkami bocznymi minimalizuje zbierane i przesyłane zakłócenia w obszarach o wysokim poziomie hałasu. Elastyczne wzmocnienie anten UltraDish TP uzyskuje się poprzez regulację rozmiaru głównego reflektora, który skupia sygnał podawany przez złącze TwistPort. Stabilne wzmocnienie anteny jest ważne dla niezawodnej wydajności łącza. Wzmocnienie wszystkich trzech anten UltraDish TP jest stabilne w całej użytecznej szerokości pasma - od 5,1 do 6,4 GHz, co pozwala wykorzystać całe spektrum pomiędzy pasmami UNII-1 i UNII-5 ze stabilną wydajnością, niezależnie od używanego kanału.
Anteny z serii UltraDish TP charakteryzują się innowacyjną konstrukcją systemu mocowania, zoptymalizowaną pod kątem prostoty i trwałości. Instalacja i regulacja celowania jest szybka, łatwa i może być wykonana w ciągu kilku minut.
UWAGA: Zestaw zawiera 2 anteny.
Najważniejsze cechy:
- kierunkowa charakterystyka, wiązka o szerokości 10°/9°
- średnica ok. 585 mm
- zysk energetyczny 27,5 dBi
- zakres częstotliwości: 5180 - 6400 MHz
- złącze typu TwistPort (przy pomocy adaptera można podłączyć radia Mimosy, Ubiquiti, MikroTika czy Cambium)
- możliwość regulacji kąta nachylenia w pionie i poziomie
|
UD-TP-27
|
|
Złącze antenowe
|
TwistPort |
|
Rodzaj anteny
|
Paraboliczna Dish |
|
Materiały
|
Tworzywo sztuczne ABS odporne na promieniowanie UV
Poliwęglan
Aluminium
Stal nierdzewna |
|
Stopień ochrony
|
IP65 |
|
Średnica słupa montażowego
|
40 - 80 mm (im szerszy tym lepiej) |
|
Dopuszczalna temperatura pracy
|
Od -40 do 60 st. C |
|
Odporność na wiatr
|
160 km/h |
|
Opór wiatru
|
314 N przy 160 km/h |
|
Waga
|
3,7 kg (1x antena)
10,6 kg (zestaw 2 anten z opakowaniem) |
|
Średnica czaszy
|
345 mm |
|
Wydajność
|
|
Zysk energetyczny
|
27,5 dBi |
|
Zakres częstotliwości
|
5180 - 6400 MHz |
|
Szerokość wiązki azimuth -6 dB
|
H 10° / V 9° |
|
Szerokość wiązki elevation -6 dB
|
H 9° / V 10° |
|
Szerokość wiązki azimuth -3 dB
|
H 7° / V 6° |
|
Szerokość wiązki elevation -3 dB
|
H 6° / V 7° |
|
Wynikowa sprawność anteny
|
61% |
|
Stosunek mocy wiązki przód / tył
|
> 37 dB |
