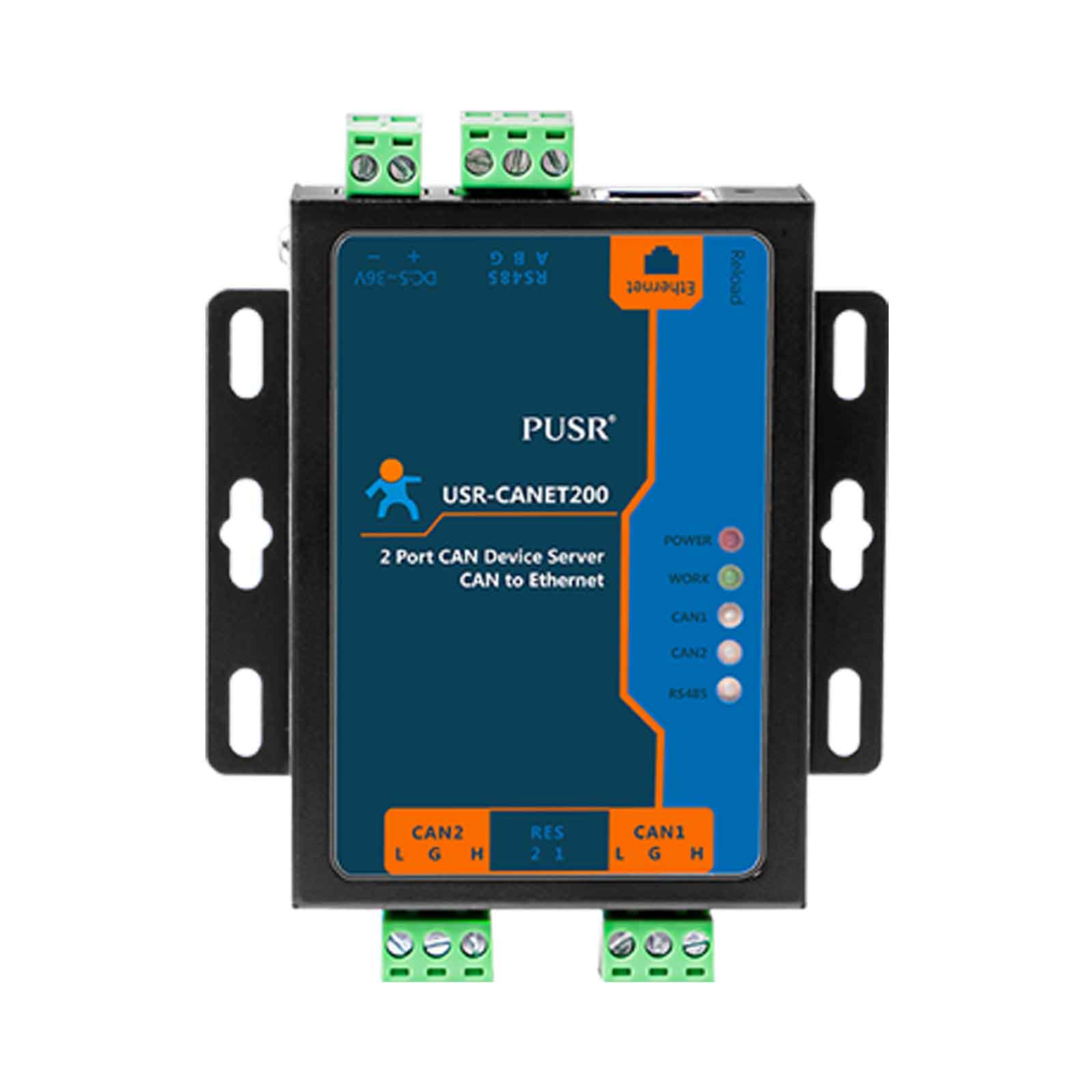

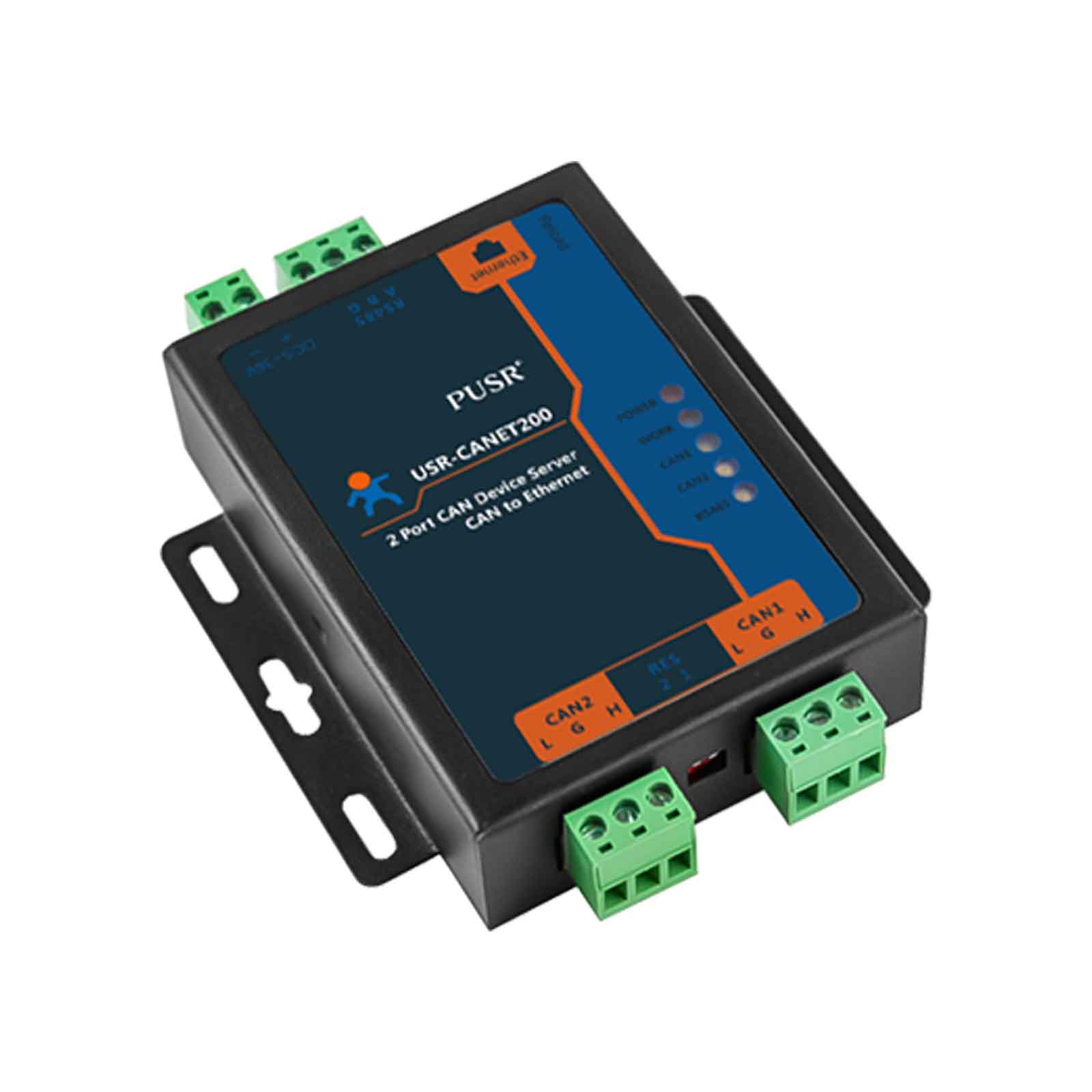

USR-CANET200

USR-CANET200 to przemysłowy media konwerter CAN na LAN na RS485 w metalowej obudowie. CANET200 to urządzenie komunikacyjne, które może realizować transmisję danych pomiędzy CAN a stroną sieciową.

CANET200 obsługuje dwa interfejsy CAN, jeden interfejs Ethernet i stos protokołów TCP/IP. Użytkownik może zrealizować połączenie między siecią CAN-bus a siecią Ethernet w celu rozszerzenia sieci CAN-bus przez CANET200. CANET200 posiada również jeden port szeregowy RS485, który jest niezależny od CAN i może realizować transmisję danych pomiędzy urządzeniem szeregowym a Ethernetem.

Podstawowe funkcje konwerterów CAN na Ethernet:

Transmisja dwukierunkowa pomiędzy interfejsem CAN1, interfejsem CAN2, interfejsem RS485 oraz interfejsem Ethernet
Obsługa funkcji przekazywania CAN (transmisja dwukierunkowa między CAN1 i CAN2) oraz funkcja CAN do RS485

Najważniejsze cechy:

Wszechstronna ochrona sprzętu. CAN, port szeregowy, interfejs Ethernet i interfejs zasilania mają wysoki poziom ochrony, aby dostosować się do trudnych warunków przemysłowych
2x porty CAN i 1x port Ethernet, protokół TCP/IP, rozszerzają sieć CAN
Transfery między trzema sieciami: CAN do Ethernet, CAN do RS485, Ethernet do RS485
Obsługuje podwójne gniazda do łączenia z dwoma serwerami, jedno gniazdo do sterowania, inne gniazdo do zarządzania
Interfejs Ethernet 10/100 Mb/s, obsługa Auto-MDI/MDIX
Obsługa funkcji filtrowania CAN ID, różne funkcje filtrowania sprawiają, że korzystanie z modułu jest bezpieczniejsze.
Szybkość transmisji CAN waha się od 10K ~ 1Mbps; obsługuje tryby pracy BASIC i LOOPBACK
Obsługa statycznej funkcji IP lub funkcji DHCP; obsługa wyszukiwania urządzenia w sieci za pomocą transmisji UDP
Obsługa przywracania ustawień domyślnych za pomocą przycisku Odśwież
RJ45 ma diodę LED połączenia/danych; Interfejs Ethernet ma zewnętrzny transformator izolujący i obsługuje izolację elektromagnetyczną 1,5 kV
Obsługa aktualizacji oprogramowania układowego przez sieć
Obsługa modyfikowania portu serwera WWW (domyślnie jest to 80)
Obsługa funkcji Keep-Alive
Obsługa funkcji przekaźnika CAN
Obsługa przełączania między CAN i RS485
Ochrona: interfejs zasilania zapobiegający cofaniu, ochrona przed przepięciami interfejsu CAN i cyfrowa ochrona izolacyjna

USR-CANET200
Working voltage	DC 5~36V
Working current	Average 26mA@36V Average 56mA@12V Average 124mA@5V
Power supply protection	Power supply surge: Level three. Group pulse: Level three.
Ethernet interface specification	RJ45, 10/100Mbps, support Auto-MDI/MDIX.
Ethernet interface protection	1.5KV electromagnetic isolation
Serial port	RS485
Serial port baud rate	600~115.2K(bps)
CAN baud rate	10K~1M(bps)
CAN work mode	Basic, loopback
CAN protection	Power supply isolation, signal isolation
Software parameter
Network protocol	IPV4, TCP/UDP
How to get IP	Static IP, DHCP
Configuration method	Web Server, serial/network AT command
TCP Server connection	Support at most four TCP Client connections; serial server only support one Client connection
CAN receiving capability	8000 frames every second(Every way)
CAN transmitting capability	8000 frames every second(Every way)
Network cache	Transmitting: 16K bytes; receiving: 16K bytes
CAN cache	Transmitting: two hundred complete data packets(Every way); receiving: two hundred complete data packets(Every way)
Serial cache	Transmitting: 2K bytes; receiving: 2K bytes
Flow control	Don’t support
Heartbeat packet	CAN: Support user editable heartbeat packet(CAN data packet that conforms to transparent transmission protocol). Serial port: Support user editable heartbeat packet
Identity packet	CAN: Support user editable, MAC, USR Cloud identity packet. Serial port: Support user editable, MAC, USR Cloud identity packet
Average transmission delay
Other parameter
Working temperature	-40~85℃(Industrial level)
Storage temperature	-40~105℃
Dimensions	96.59425mm(LWH)
Working humidity	5~95%RH
Storage humidity	5~95%RH
