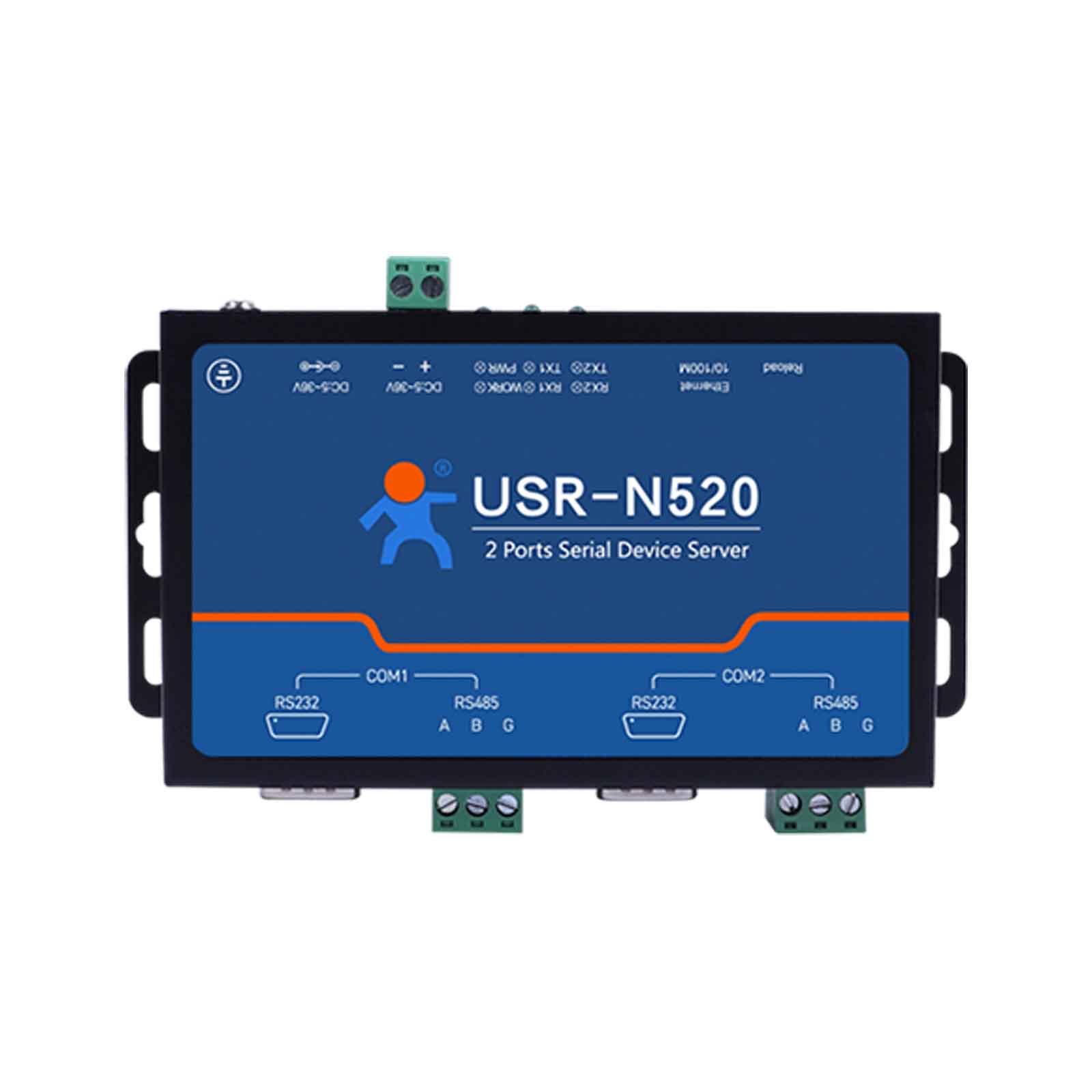

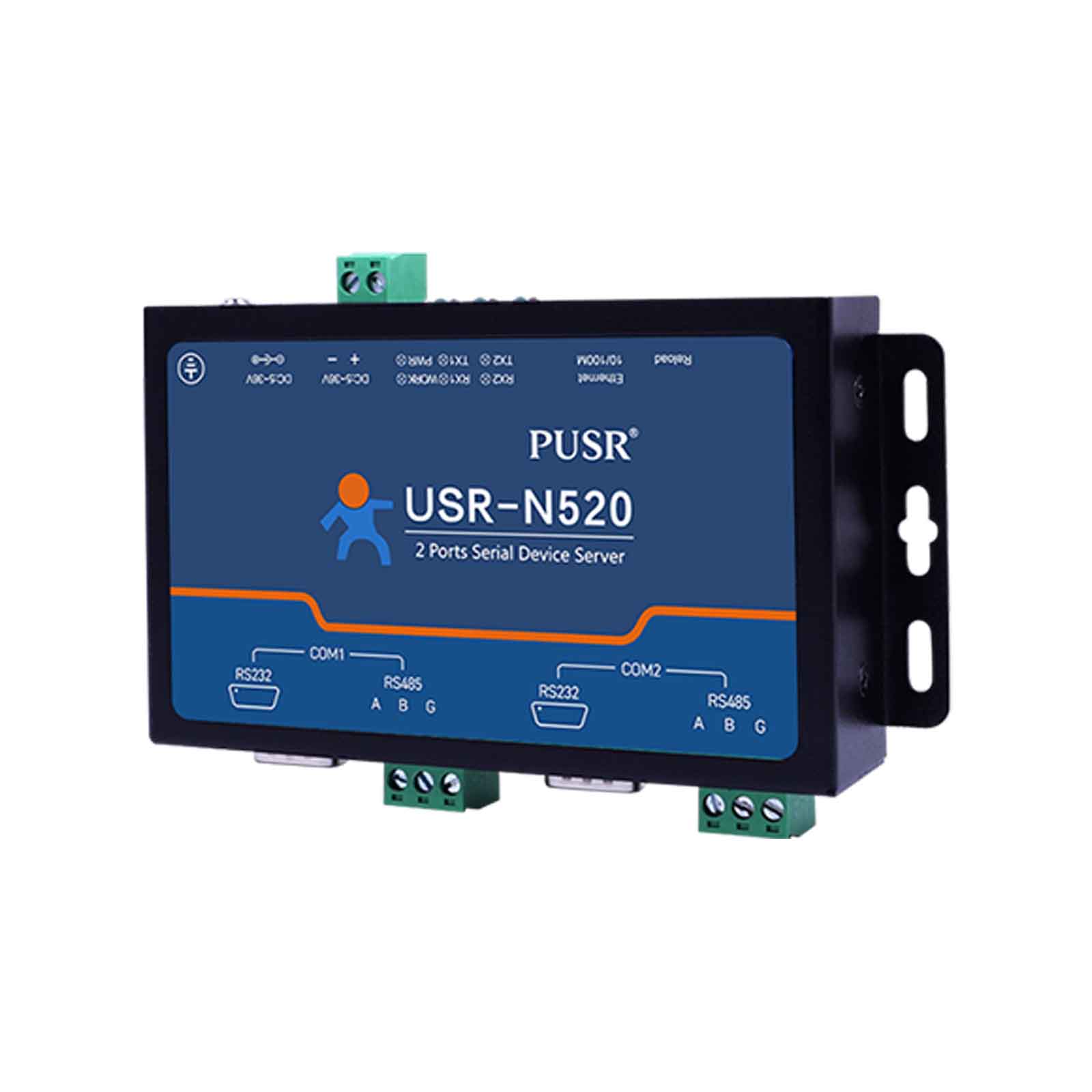

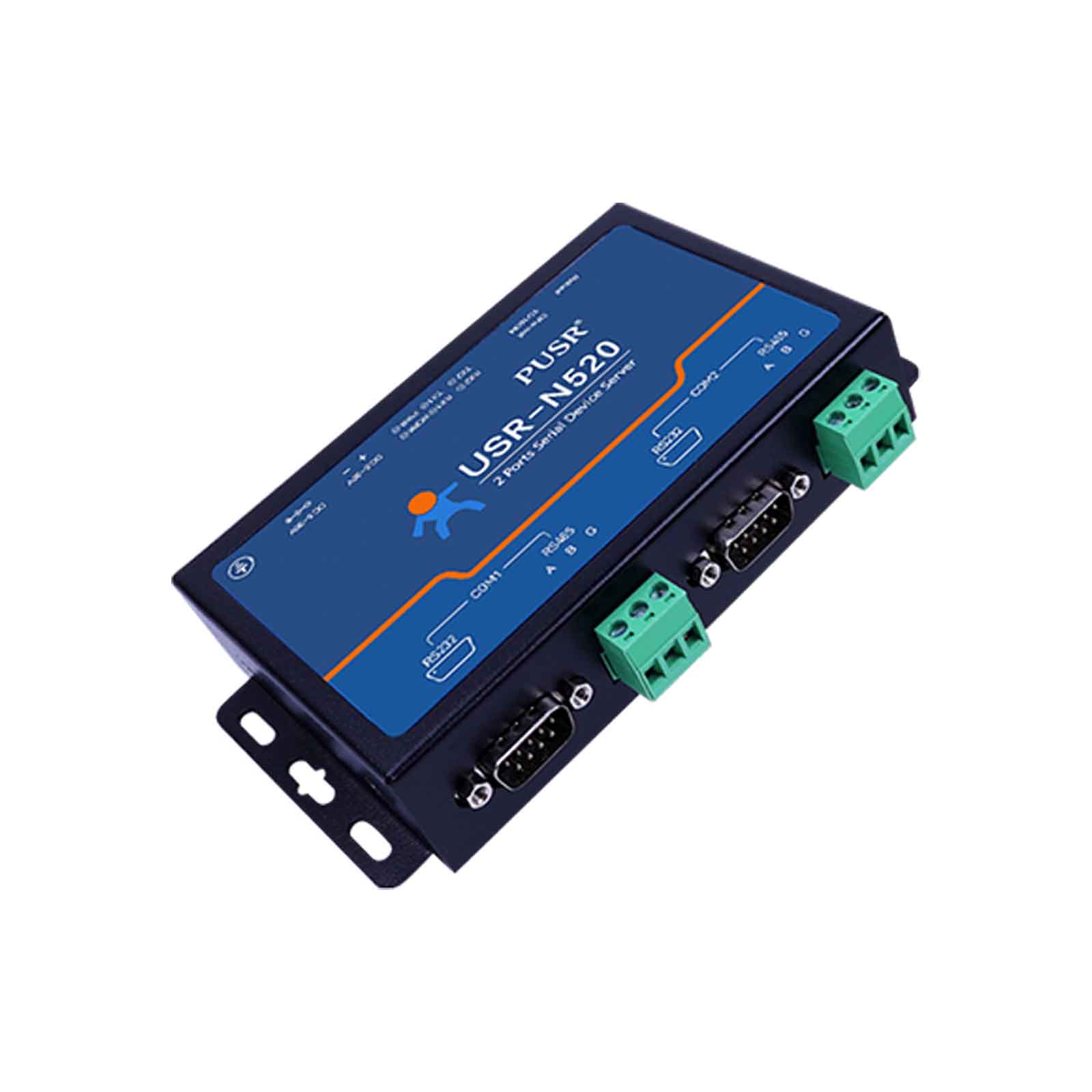

USR-N520-H7-6

USR-N520-H7-6 to przemysłowy media konwerter z dwoma portami RS232/RS485 na LAN w metalowej obudowie. Urządzenie zapewnia przeźroczystą transmisję danych. Oparty na procesorze Cortex-M4, obsługuje protokół Modbus RTU oraz TCP IP.

Szyfrowanie transmisji danych

Obsługuje szyfrowanie SSL/TLS w trybach pracy klienta TCP, klienta HTTP i MQTT, obsługuje dwukierunkowe uwierzytelnianie za pomocą certyfikatów.

Bramka Modbus

ETransfer między protokołami Modbus RTU i Modbus TCP, obsługuje odpytywanie wielu hostów Modbus. Obsługa do 128 punktów danych do gromadzenia danych i mapowania adresów Modbus.

Najważniejsze cechy:

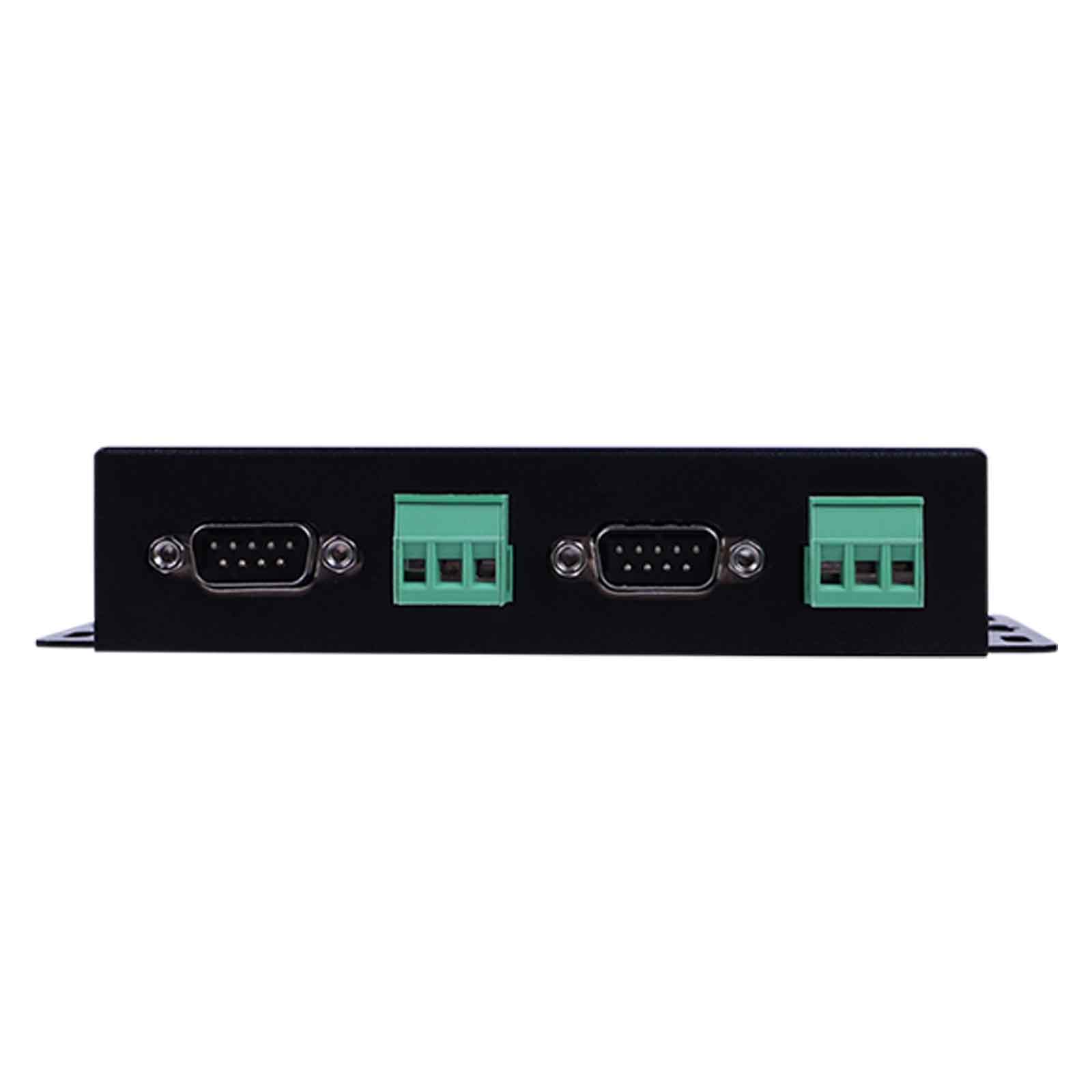

2x RS232/RS485 obsługa sygnałów RTS/CTS
Każdy z portów może pracować niezależnie

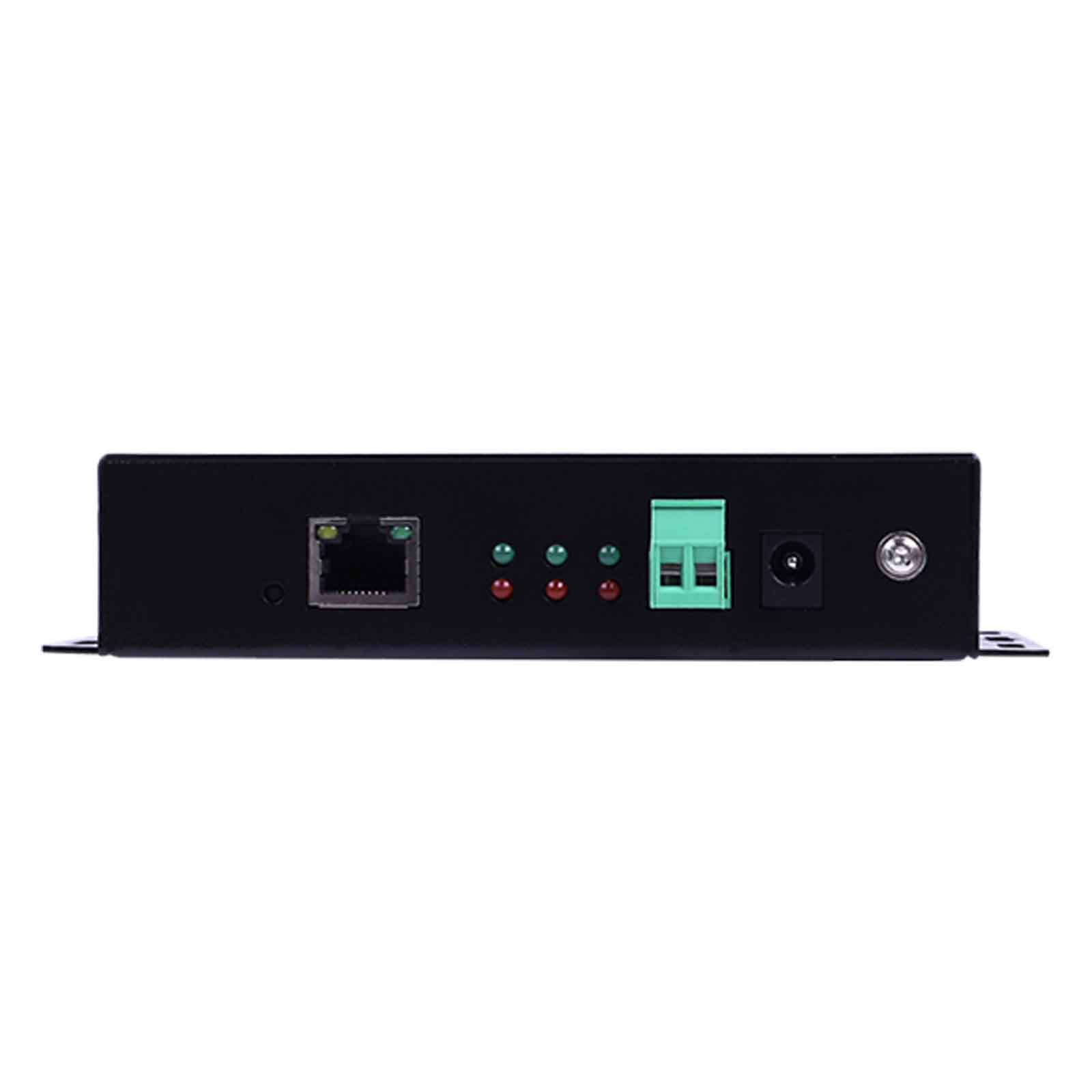

1x Port Ethernet WAN/LAN
Zasilanie 5-36V - gniazdo zasilacza (5,5/2,1) +przemysłowe gniazdo zasilania
LED: Power, Work, TX, RX
Obsługa DHCP, dynamiczny lub statyczny IP
Szyfrowanie SSL/TLS w trybach klienta TCP, klienta HTTP i MQTT
Obsługa chmury: MQTT przez AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT i tak dalej
Wysoka niezawodność i stabilność: EFT-IEC61000-4-4 poziom 3 (±2 kV), wbudowany sprzętowy układ nadzorujący, ESD-IEC61000-4-2 poziom 4
Nadmiarowe zasilanie
Konfiguracja poprzez WEBserver
Modbus RTU / Modbus TCP IP
Obsługuje TCP Server, TCP Client, UDP Client, UDP Server, https client, Virtual COM
Sprzętowy Watchdog

USR-N520-H7-6
Input Voltage	DC 5.0~36.0V
Input Current	67mA @12V
Dimensions	15098.830 mm (LWH, including terminals and mounting ears)
Installation	Panel mounting
Ground Screw	1
Operating Temperature	-40~85℃
Storage Temperature	-40~105℃
Operating Humidity	5%～95% RH(non-condensing)
Storage Humidity	5%～95% RH(non-condensing)
Certifications	CE/FCC/ROSH
Ethernet Port Spec.	RJ45, 10/100Mbps, auto MDI/MDIX
Ethernet Port No.	1
Serial signals	RS232: RXD, TXD, GND, RTS, CTS RS485:A+，B-,GND
Serial Port No.	2
Serial Baud Rate	600-230.4K(bps)
Data Bit	7, 8
Parity	None, Even, Odd
Flow Control	None, RTS/CTS (RS-232 only), XON/XOFF
RS-485 Pull-up and Pull-down Resistor	2.2KΩ
ESD-IEC61000-4-2 Level 4	Air±15KV, contact±8KV
Surge-IEC61000-4-5 level 3	±2KV
EFT-IEC61000-4-4 Level 3	±2KV
Network Protocol	IP/TCP/UDP/ARP/ICMP/IPV4/DHCP/DNS
IP Mode	Static IP, DHCP
Modbus Gateway	Support
Websocket	Support
HTTP Client	Support
UDP Broadcast	Support
User Configuring	Setup utility, webpage, AT commands
Serial Packets Cache	Dynamic packet cache. For example: When the packet length is 10 byte, the serial port can cache 450 packets(4.5KB). When the packet length is 1460 bytes, the serial port can cache 10 packets(14.6KB).
Ethernet Packets Cache	48Kbyte
