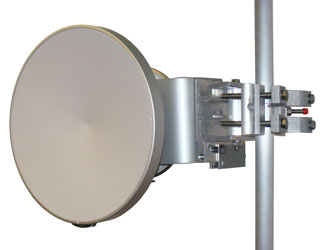

Radiolinia SAF Freemile 24 Full Outdoor
Radiolinia SAF Freemile 24 Full Outdoor to w pełni
funkcjonalny, kompletny system (para urządzeń) pozwalający na rozwiązanie problemu
"ostatniej mili" (last mile) czy połączeń szkieletowych przy
wykorzystaniu nielicencjonowanej - zwolnionej z opłat częstotliwości 24GHz.
Główne aplikacje łącz nielicencjonowanych P-t-P: szkieletowe połączenia w sieciach małych i średnich ISP
łącza WAN dla potrzeb korporacyjnych (łączenie oddziałów lub budynków firmy)
łącze dostępowe do dużego klienta w sieciach ISP
łącze między operatorskie (pomiędzy ogólnokrajowym a lokalnym operatorem ISP)
Radiolinia SAF Freemile 24 działa z przepustowością
do 100Mbps. Jest to urządzenie typu Full Outdoor tzn. jest to
rozwiązanie zintegrowane gdzie nie występuje podział na IDU i ODU. Ma
to szczególne zastosowanie w sytuacjach gdzie nie ma wystarczającej
ilości miejsca do instalacji IDU.
Urządzenie wyposażone jest w interfejs Fast Ethernet oraz interfejs
T1/E1. Radiolinia zasilana jest za pomocą Power over Ethernet (PoE)

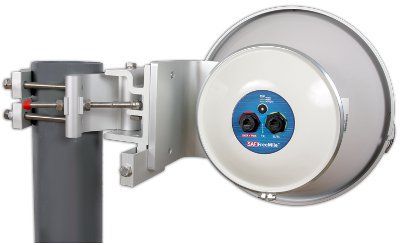

Radiolinia wyposażona jest w solidne mocowanie pozwalające na
precyzyjne wizowanie anteny w płaszczyźnie horyzontu i elewacji za
pomocą śrub.
Radiolinia SAF Freemile 24 wspiera mechanizm ACM
(Adaptive Coding and Modulation) czyli modulację adaptacyjną. Mechanizm
ten automatycznie dopasowuje modulację do poziomu sygnału. Zapobiega to
rozłączaniu radiolinii w przypadku pogorszenia poziomu sygnału np. z
powodu niekorzystnych warunków atmosferycznych.
| Parametry techniczne |
|
| Częstotliwości | 24,05 do
24,25GHz |
| Duplex
Tx, Rx | odstęp
100MHz, dwie polaryzacje |
| Szerokość kanału | 10 / 30
MHz |
| Modulacja | QPSK / 16QAM / 32QAM /
64QAM |
| Przepustowość | 100Mbps Ethernet, do dwóch
E1/T1 |
| Max
EIRP | +20dBm (100mW) |
| Interfejsy użytkownika | 100Mbps Fast Ethernet (RJ-45) /
2xE1 (RJ-45) |
| Moc TX | Regulowana w zakresie -25dBm do
-15dBm* |
| Porty |
|
| Ethernet | 1xRJ45 - dane użytkownika,
zarządzanie, zasilanie |
| 2xE1/T1 | 1x RJ45 |
| Kołnierz anteny | 10,3mm |
| Zarządzanie |
|
| Port zarządzania | RJ-45 in-band, opcjonalnie w
tagowanym VLANie |
| RSII | diody na
FODUWEB |
| TCP/IP | WEB, SNMP, Telnet - lokalnie i
zdalnie
|
| Monitoring | Telnet, WEB GUI, SAF NMS, SNMP
Manager |
| Loopback | E1/T1, modem,
RF |
| Ethernet |
|
| QoS | 64 wartości DSCP lub 8 wartości
802.1p mapowane na 4 kolejki
wsparcie dla
VLANów |
| Maksymalny rozmiar ramki | 1916
bajtów |
| Kontrola przepływu | 802.3x |
| Wsparcie 802.1q | Do 15
VLANów, 802.1Q
|
| Spanning Tree | 802.1d-2004
RSTP |
| Specyfikacja mechaniczna i elektryczna |
|
| Zakres temperatur | -33C to
+55C |
| Wymiary
bez anteny | 230mm
x 230mm x 85mm |
| Zasilanie | 48 V DC
±10% |
| Pobierana moc | <15W |
