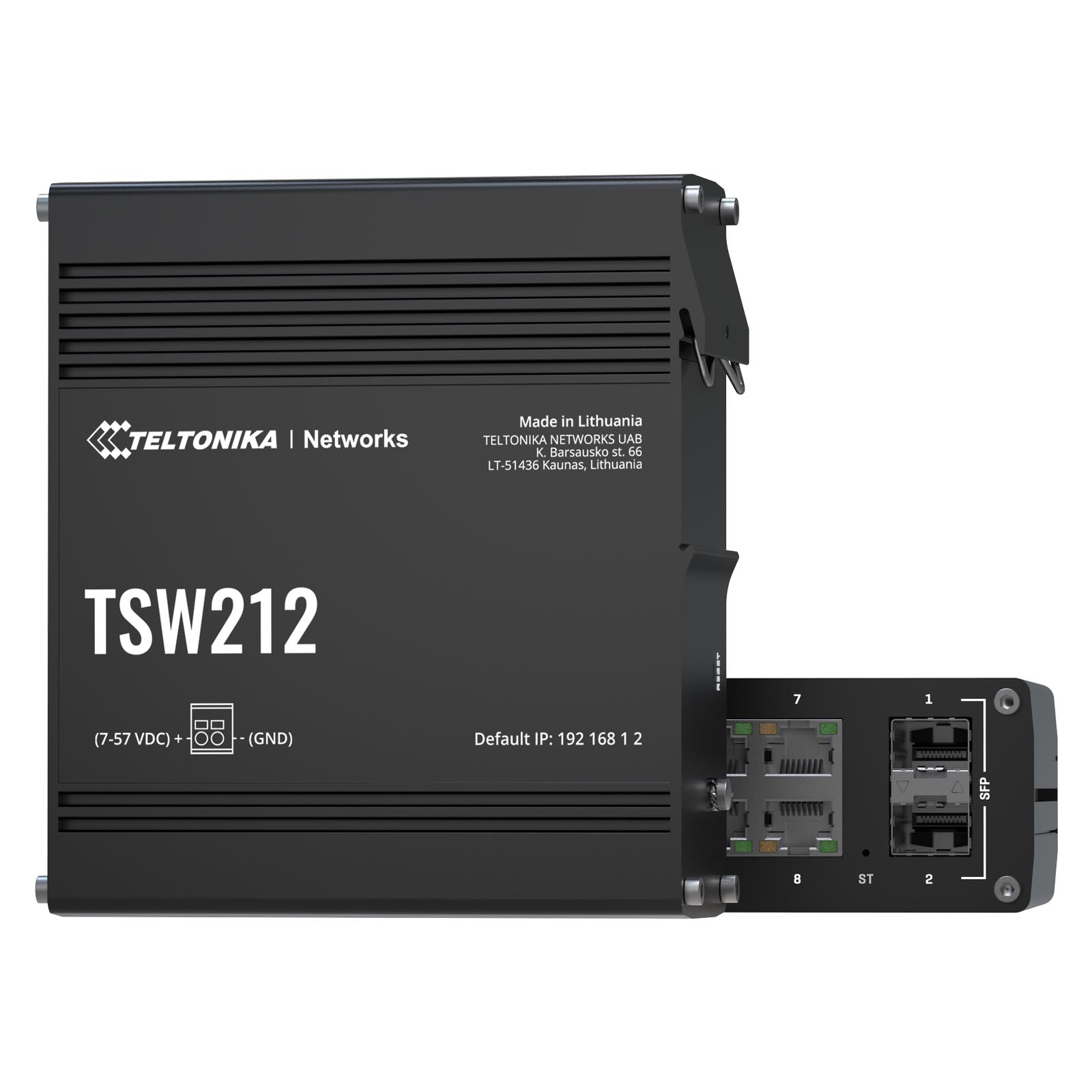

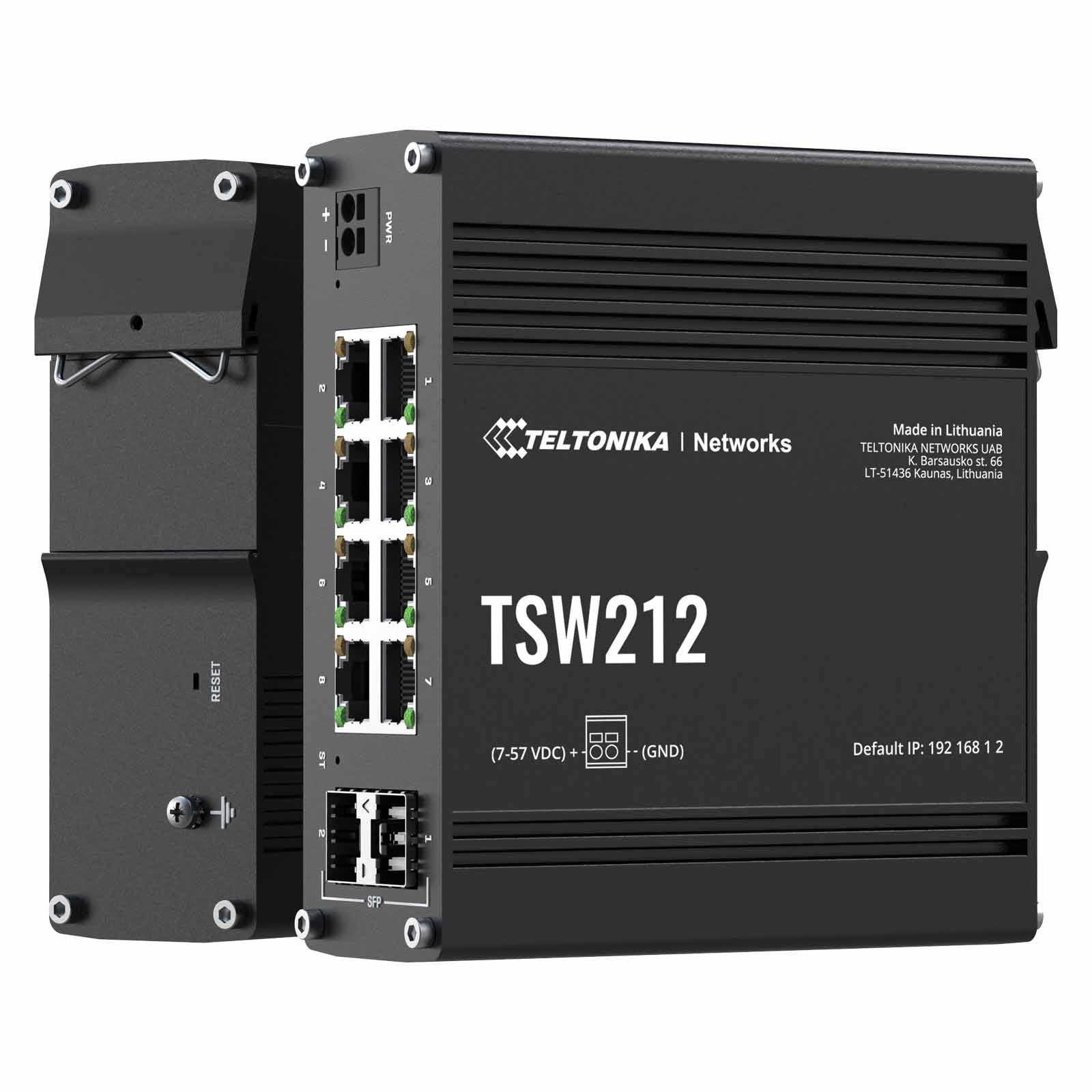

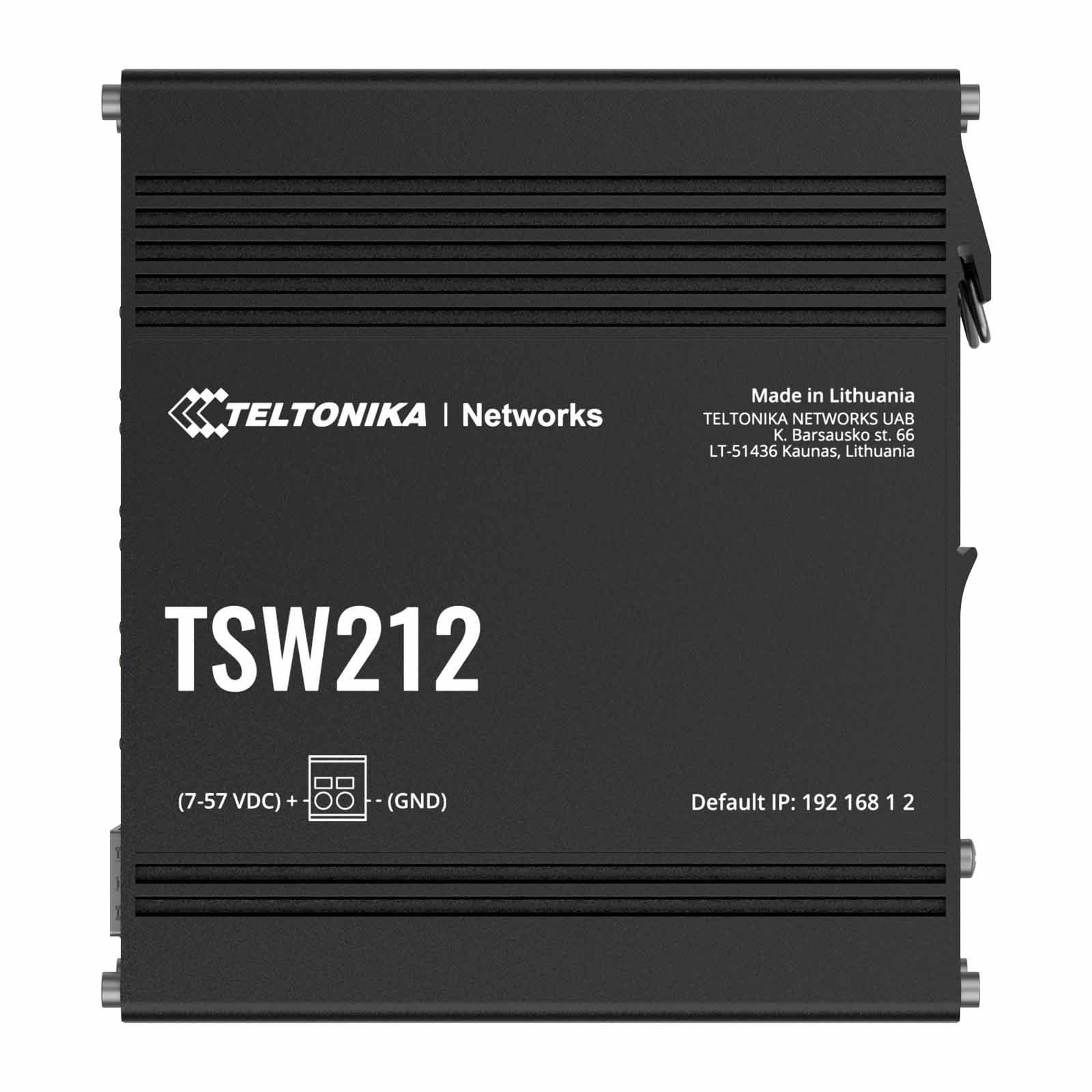

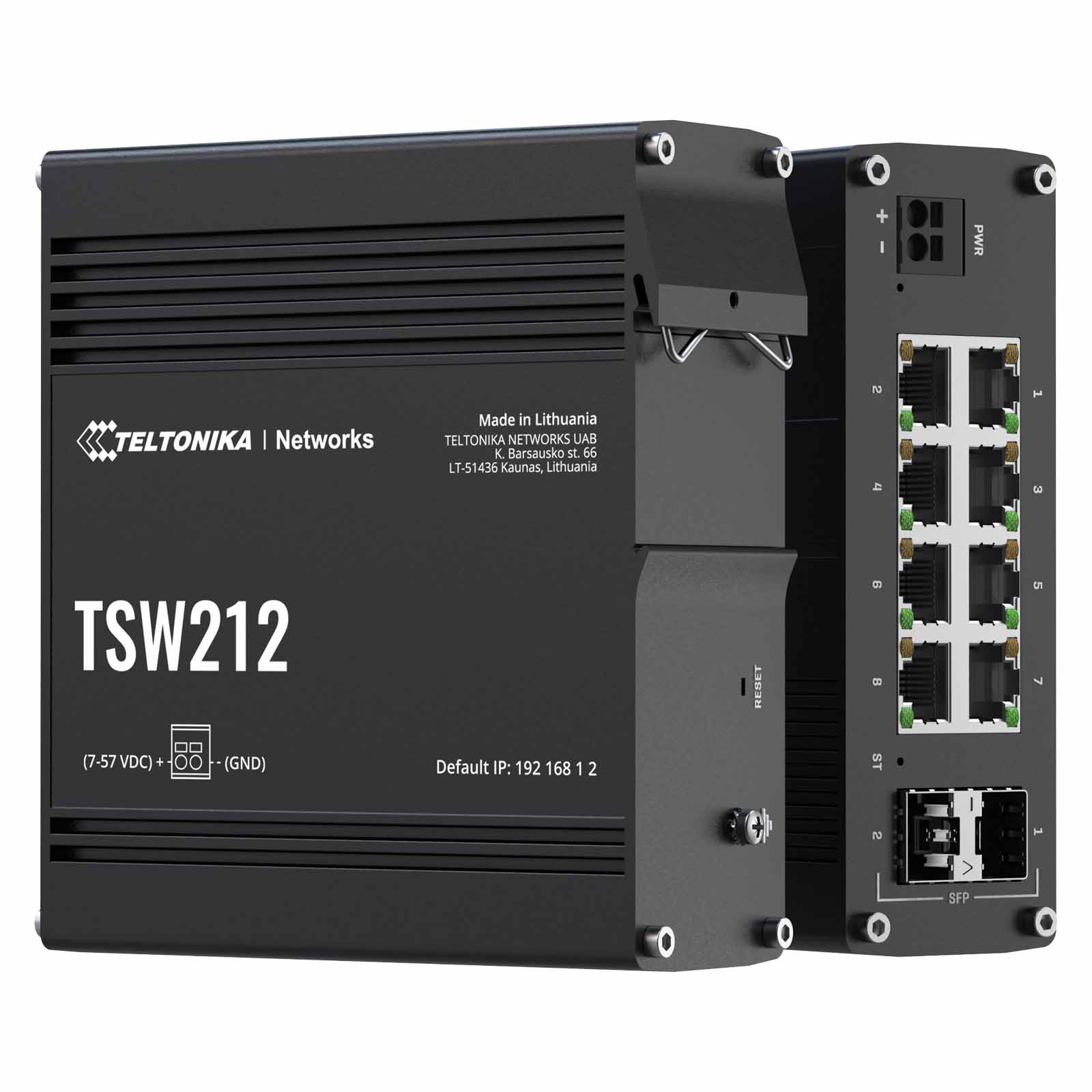

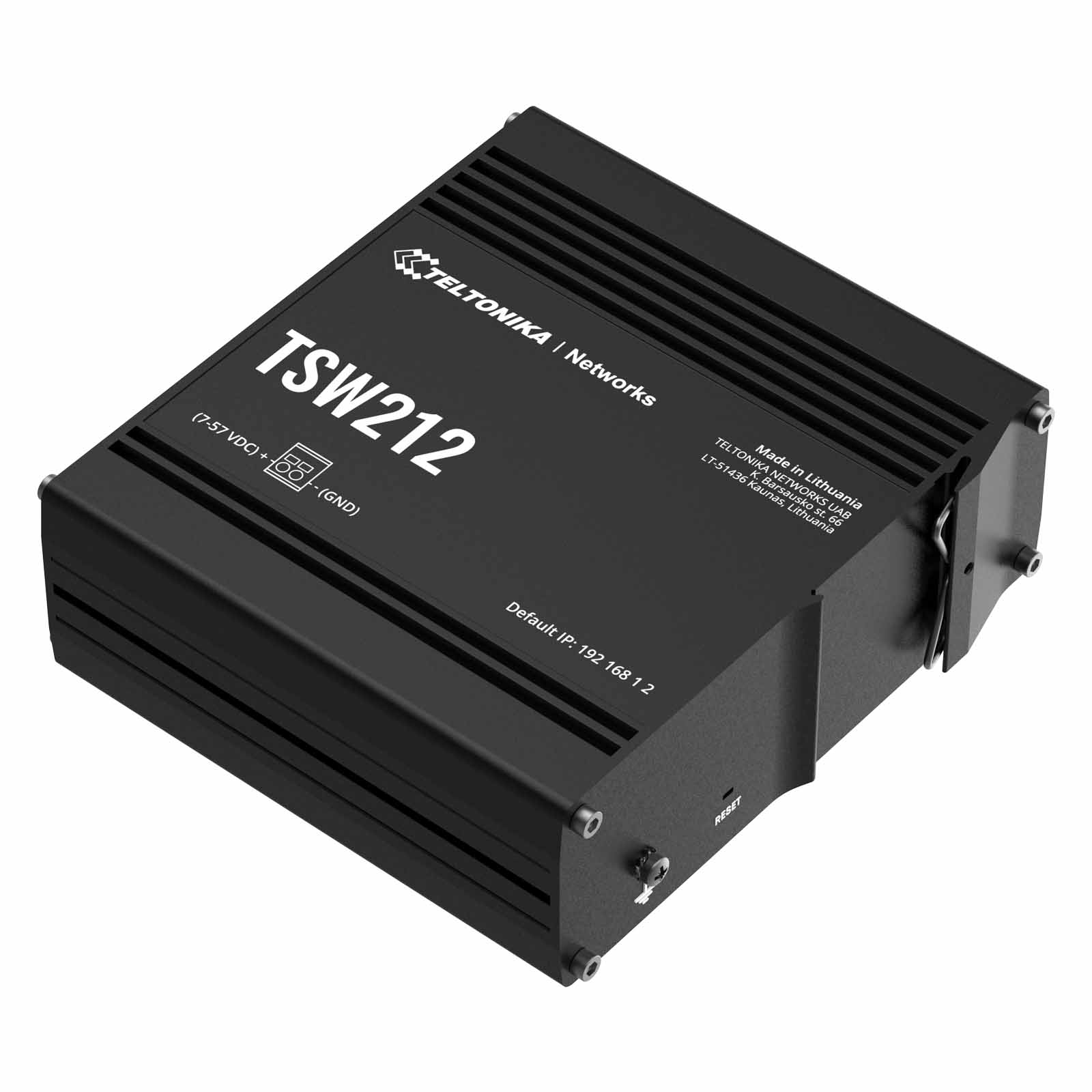

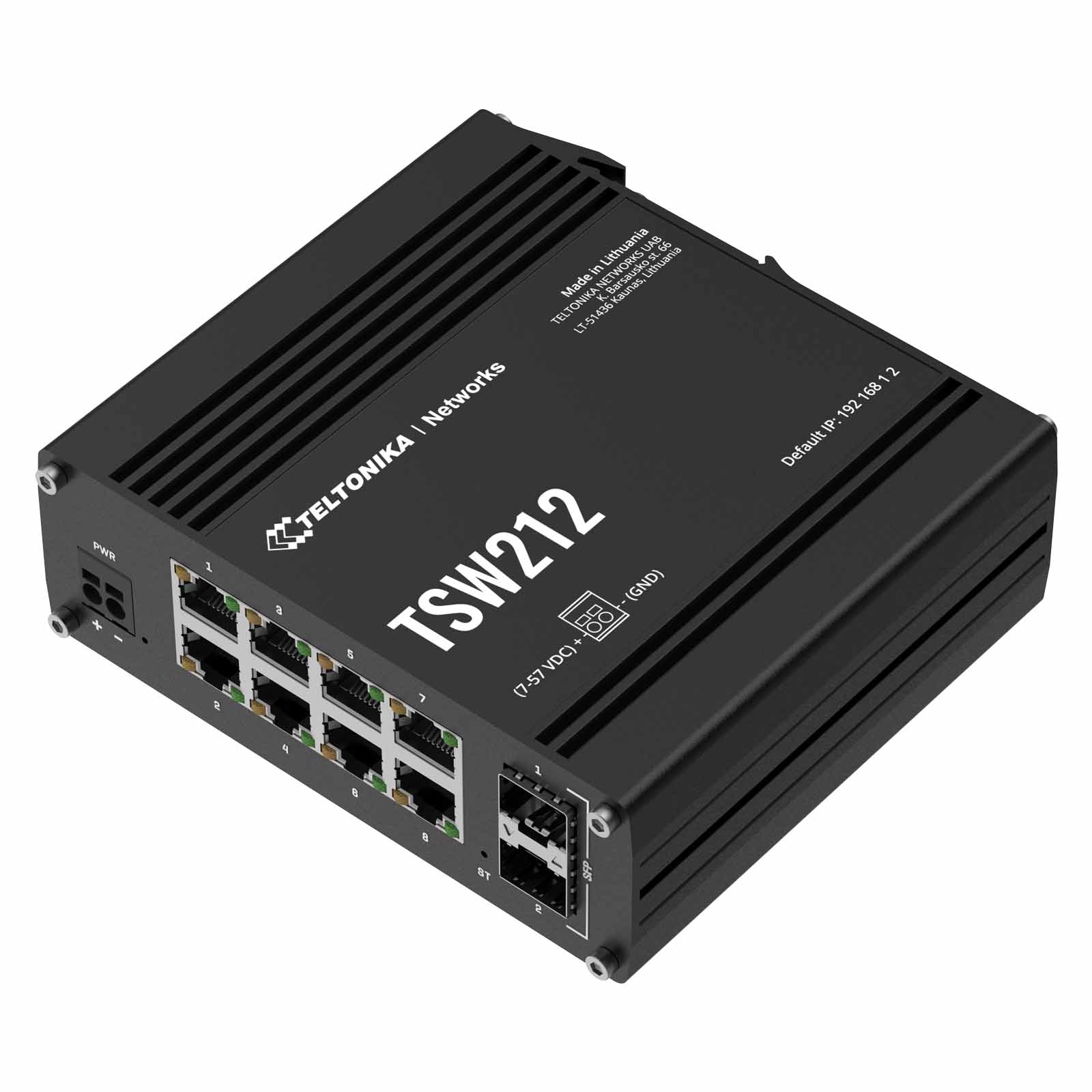

Teltonika TSW212
Teltonika TSW212 (TSW212000000) to zarządzalny przełącznik klasy przemysłowej z 8x portami Gigabit Ethernet oraz 2x slotami SFP do komunikacji światłowodowej dalekiego zasięgu.
Przełącznik zarządzaln TSW212 zapewnia funkcje zarządzania portami i Quality of Service (QoS), które są niezbędne do bardziej szczegółowej kontroli. Dzięki zarządzaniu portami można dostosować ustawienia szybkości łącza czy wdrożyć izolację portów. Ponadto można skonfigurować dublowanie portów w celu kierowania danych sieciowych z jednego portu przełącznika do drugiego i w razie potrzeby włączać lub wyłączać porty. QoS zapewnia możliwość ustawienia priorytetów portów, DSCP i 802.1p. Pozwala również zarządzać przepustowością sieci i określać, w jaki sposób procesy operacyjne zarządzanych przełączników są organizowane, kontrolowane i optymalizowane poprzez wykorzystanie funkcji Scheduling.
Switch TSW212 wyposażony jest w funkcje L2 oraz dodatkowe funkcje L3, takie jak obsługa klienta DHCPv6 i statyczny routing IPv6 dla lepszego zarządzania siecią. Przełącznik TSW212 obsługuje wiele protokołów przemysłowych, w tym EtherNet/IP, PROFINET i MRP. Zamknięty jest w wytrzymałej aluminiowej obudowie, Teltonika TSW212 wyróżnia się odpornością na ekstremalne temperatury i silne wibracje - a wszystko to przy łatwej instalacji dzięki zintegrowanemu uchwytowi na szynę DIN.
Przełączniki obsługuje protokół Profinet, będący podstawą komunikacji danych M2M. Umożliwia to nie tylko płynne zautomatyzowane przetwarzanie danych w konfiguracji, ale także zapewnia dogłębną diagnostykę sieci, kluczową dla monitorowania wydajności całej sieci. Switch jest również kompatybilny z innymi istotnymi protokołami, w tym EtherNet/IP w celu poprawy czasu reakcji i przepustowości danych oraz MRP dla topologii pierścieniowych. Dzięki temu jest on odporny i wszechstronny, gotowy do zaspokojenia różnorodnych i specyficznych potrzeb automatyki przemysłowej i środowisk sterowania.
Zarządzalne przełączniki marki Teltonika Networks obsługują, intuicyjnie zaprojektowany do nieskończonych konfiguracji, system operacyjny WitchOS (OpenWrt bazujący na Linux OS).
Przełącznik TSW212 może być montowany również na płaskiej powierzchni dzięki
Surface mounting kit.
UWAGA: Brak zasilacza w zestawie.
Zawartość zestawu:
- switch TSW212
- skrócona instrukcja obsługi
- opakowanie
Najważniejsze cechy:
- 8x portów Gigabit Ethernet 10/100/1000 Mb/s
- 2x sloty SFP 1Gb/s
- Wytrzymała aluminiowa obudowa
- Kompaktowy rozmiar z opcją montażu na szynie DIN
- Funkcje L2 z dodatkowymi funkcjami L3 dla zaawansowanych możliwości zarządzania
- Obsługuje Profinet do automatycznego przetwarzania danych wraz z innymi protokołami, takimi jak EtherNet/IP i MRP
- System operacyjny TSWOS dla przełączników, intuicyjnie zaprojektowany do nieskończonych konfiguracji
- Plug-n-Play, nie wymaga dodatkowej konfiguracji
ETHERNET
- Fibre: 2 x SFP ports
- IEEE 802.3 series standards: IEEE 802.1p, IEEE 802.1Q, 802.3az
- LAN: Multi-layer managed 8 x ETH ports, 10/100/1000 Mbps supports auto MDI/MDIX crossover
SERVICES
- EtherNet/IP: Yes
- Profinet (class B): Yes
- SNMP V2, V3: Yes
- LLDP: Yes
NETWORK
- MRP: MRP client role, MRP manager role
- L2 features: Loop protection, Forwarding table, VLAN, STP/RSTP
- DHCP: DHCP server, DHCP client
- Port Settings: Enable/disable, link speed control, port isolation, PoE Management, EEE (802.3az) management, Port Mirroring
- L3 Features: Static IPv4 routing, static IPv6 routing, DHCPv6 client, static IPv6 address
QOS
- QOS: Port priority, DSCP priority, 802.1p priority, TOS
- Scheduling method: SP/WFQ/WRR
- Bandwidth control: Rate limiting, storm control
SYSTEM CHARACTERISTICS
- RAM: 128MB, DDR3
- FLASH storage: 16 MB serial flash
FIRMWARE / CONFIGURATION
- WEB UI: Update FW from file, check FW on server, configuration profiles, configuration backup
- FOTA: Update FW
- RMS: Update FW/configuration for multiple devices at once
- Keep settings: Update FW without losing current configuration
FIRMWARE CUSTOMISATION
- Operating system: WitchOS (OpenWrt based Linux OS)
- Supported languages: Busybox shell, Lua, C, C++
- Development tools: SDK package with build environment provided
DIAGNOSTICS
- Tools: Cable diagnostic, ping, traceroute, nslookup
PERFORMANCE SPECIFICATIONS
- Bandwidth (Non-blocking): 20 Gbps
- Packet buffer: 512 KB
- MAC address table size: 8K entries
- Jumbo frame support: 10000 bytes
POWER
- Connector: 2-pin industrial DC power socket
- Input voltage range: 7 – 57 VDC
- Power consumption: Idle: < 2.5 W / Max: 6 W

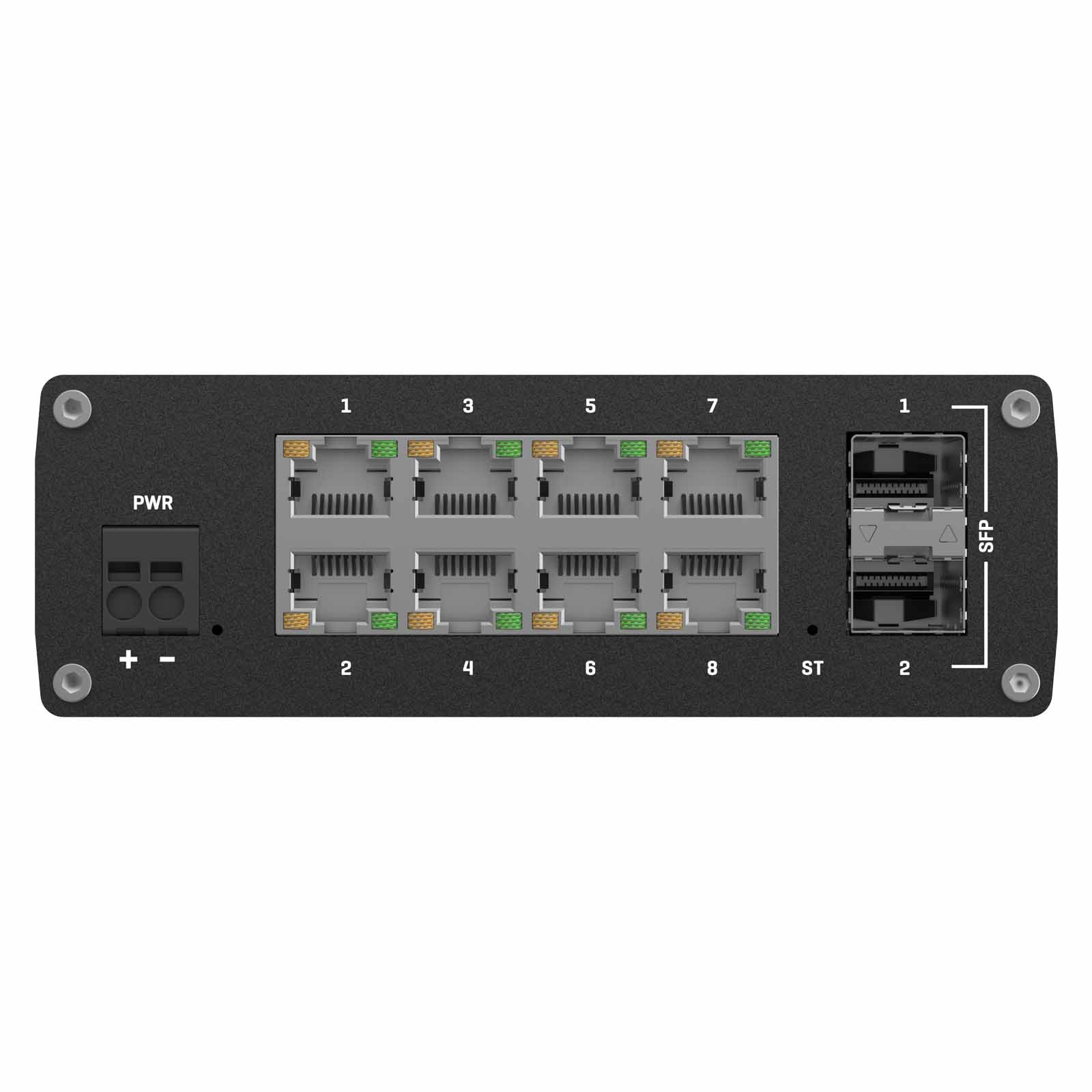

PHYSICAL INTERFACES
- Ethernet: 8 x RJ45 ports, 10/100/1000 Mbps
- Fibre: 2 x SFP ports
- Status LEDs: 1 x Power LED, 1 x Aux LED, 16 x LAN status LEDs, 2 x SFP status LEDs
- Power: 1 x 2-pin industrial DC power socket

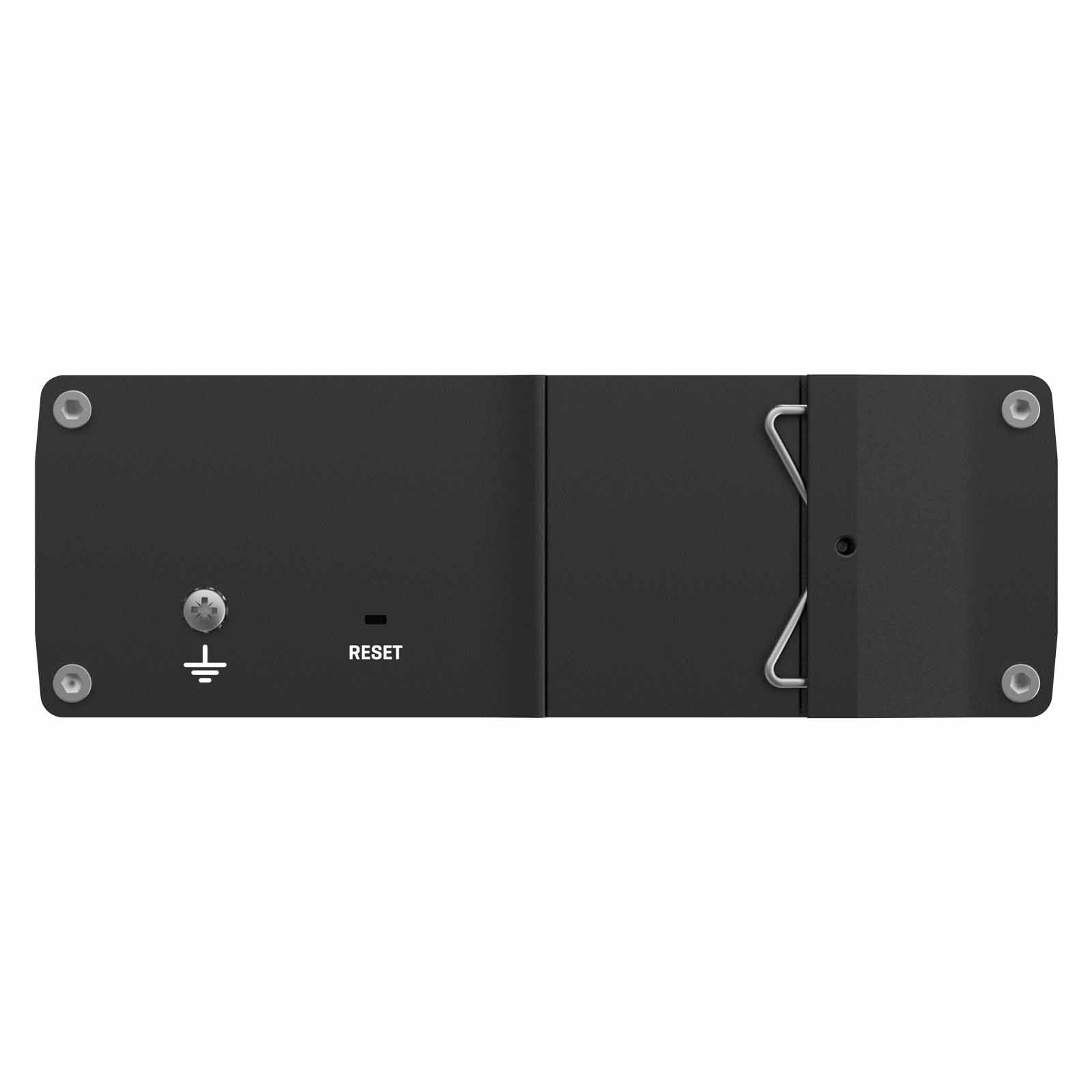

- Reset: Software reset button
- Other: 1 x Grounding screw
PHYSICAL SPECIFICATION
- Casing material: Anodized aluminum housing and panels
- Dimensions (W x H x D): 132 x 44.2 x 122.2 mm
- Weight: 615 g
- Mounting options: Integrated DIN rail bracket, wall mounting (additional kit needed), flat surface placement
OPERATING ENVIRONMENT
- Operating temperature: -40 °C to 75 °C
- Operating humidity: 10% to 90% non-condensing
- Ingress Protection Rating: IP30
REGULATORY & TYPE APPROVALS
- Regulatory: CE, CB, RCM, FCC, IC, EAC, UCRF
EMC EMISSIONS & IMMUNITY
- Standards: EN 55032:2015+A1:2020; EN 55035:2017+A11:2020; EN IEC 61000-6-2:2019
- ESD: EN 61000-4-2:2009
- EFT: EN 61000-4-4:2012
- Radiated Immunity: EN IEC 61000-4-3:2020
- Surge Immunity (AC Mains Power Port): EN 61000-4-5:2014+A1:2017
- CS: EN 61000-4-6:2014
- DIP: EN IEC 61000-4-11:2020
SAFETY
- Standards: IEC 62368-1:2018
