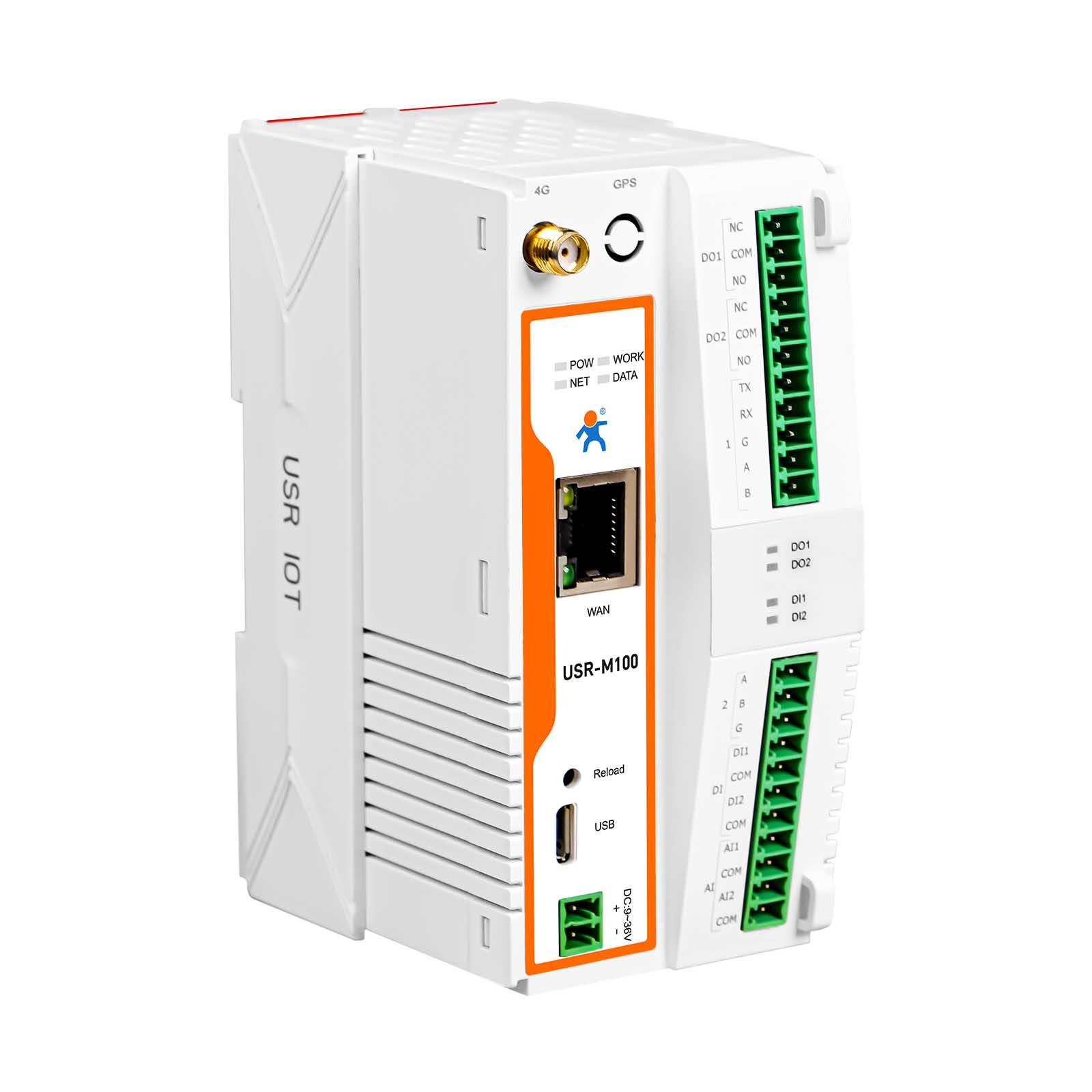

USR-M100-ETH to zdalna bramka I/O Edge Gateway IoT. USR-M100 to inteligentna brama IoT z kompleksowymi funkcjami, takimi jak wsparcie dla wejść/wyjść oraz interfejs RS485/232/Ethernet. Jest to zaawansowany modułowy produkt RTU z unikalnym projektem sprzętowym i oprogramowaniem, dzięki czemu stanowi idealne rozwiązanie dla różnych zastosowań w zakresie zbierania danych przemysłowych.
USR-M100 jest przeznaczony do zastosowań edge computing w IoT, inteligentnej produkcji, automatyce przemysłowej itp. Zapewnia bogate protokoły sieciowe, takie jak TCP, UDP, HTTP, MQTT, SSL itp. USR-M100 integruje wszechstronne interfejsy, takie jak: RS232, RS485, port Ethernet, antena komórkowa, DI, DO, AI itp. Obsługuje również Modbus RTU do TCP / JSON. Produkt oferuje funkcje przetwarzania brzegowego w celu zmniejszenia zasobów obliczeniowych w chmurze i optymalizacji danych w aplikacji IoT.
USR-M100 ma unikalny projekt mechaniczny, który zmniejsza czas wymagany do instalacji i usuwania, upraszczając wdrożenie i konserwację. Dodatkowo, USR-M100 obsługuje protokół Master Modbus RTU do pobierania danych szeregowych z pola i obsługuje konwersję protokołów OT/IT.
Z możliwością konwersji między wieloma protokołami, USR-M100 może przekształcać zbierane dane wejściowe/wyjściowe i szeregowe na protokoły odpowiednie dla różnego oprogramowania na wyższym poziomie. Na przykład usługi chmury za pośrednictwem MQTT, SCADA za pośrednictwem Modbus TCP, serwer WWW za pośrednictwem HTTP i wiele więcej.
Ten dwufunkcyjny projekt zmniejsza złożoność systemu, ilość wymaganego miejsca w topologii sieci i ogólny czas instalacji. Można również podłączyć starsze urządzenia do Ethernetu, co wydłuża czas przydatności urządzeń, ponieważ można kontynuować korzystanie z oryginalnych protokołów urządzeń.
Specyfikacja:
- 1x port szeregowy: RS485/232
- Wejście/wyjście I/O: 2x DO, 1x DI, 1x AI
- 1x port Ethernet 10/100 Mb/s
- Montaż na ścianie i szynie DIN
USR-M100 to innowacyjne rozwiązanie w dziedzinie cyfrowego rolnictwa i hodowli zwierząt. Jest to system, który łączy się z różnego rodzaju czujnikami, takimi jak czujniki temperatury, wilgotności czy jakości wody, aby w czasie rzeczywistym monitorować dane środowiskowe. Dzięki temu rolnicy i hodowcy mogą na bieżąco kontrolować warunki panujące w swoich uprawach czy oborach i podejmować odpowiednie działania w celu poprawy ich jakości. Co więcej, M100 pozwala na automatyczną kontrolę różnego rodzaju urządzeń, takich jak np. systemy do irygacji czy wentylatory. System zbiera dane z czujników i na ich podstawie podejmuje decyzje dotyczące uruchomienia lub wyłączenia poszczególnych urządzeń, co pozwala na oszczędność czasu i energii.
USR-M100 jest również łatwy w obsłudze i dostępny z poziomu komputera oraz telefonu komórkowego. Dzięki temu użytkownicy systemu mają pełną kontrolę nad swoimi uprawami czy hodowlami bez względu na miejsce, w którym się znajdują. Wprowadzenie cyfrowych rozwiązań w rolnictwie i hodowli zwierząt pozwala na zwiększenie wydajności i jakości produkcji, a także minimalizację ryzyka związanego z warunkami środowiskowymi czy chorobami. Dlatego też coraz więcej rolników i hodowców decyduje się na wykorzystanie takich rozwiązań jak M100 w swojej działalności.
USR-M100 to innowacyjne rozwiązanie dla inteligentnych domów, umożliwiające kontrolowanie różnych urządzeń i elementów otoczenia za pomocą telefonu lub komputera. Dzięki niemu można monitorować warunki w domu i dostosować je do potrzeb, kontrolować klimatyzatory, oświetlenie czy dostęp do garażu. Dostęp do systemu jest łatwy i wygodny, a monitorowanie parametrów środowiskowych pozwala na szybką reakcję w razie problemów. M100 zwiększa komfort życia i minimalizuje koszty użytkowania urządzeń.
Najważniejsze cechy:
- Wysoka wydajność przetwarzania dzięki 32-bitowemu rdzeniowi Arm Cortex-M7 o częstotliwości do 400 MHz
- Zapewnia zdalny dostęp szeregowy przez Internet dla urządzeń szeregowych przemysłowych
- Port Ethernet 10/100 Mbps i obsługa Auto MDI / MDIX
- Wbudowana ochrona portu szeregowego ESD o wartości 15KV
- Obsługa szerokiej temperatury pracy przemysłowej od -40 ℃ do 85 ℃
- Szybkość transmisji: 0,6 ~ 230,4 Kbps, oraz dowolne ustawienie szybkości transmisji, obsługa bitu parzystości None, Odd, Even, Mark, Space
- Elastyczne pakowanie danych portu szeregowego, które może zaspokoić różnorodne wymagania użytkowników dotyczące segmentacji pakietów danych
- Wielofunkcyjne tryby pracy: TCP Server, TCP Client, UDP, klient HTTP, serwer Websocket
- Obsługa wirtualnego portu COM USR-VCOM (system Windows)
- Obsługa konwersji Ethernet na szeregowy Modbus (Modbus/TCP, Modbus/RTU) dla integracji urządzeń szeregowych Modbus
- Zapewnia bogaty dostęp do konfiguracji, w tym narzędzie konfiguracyjne Windows i przeglądarkę internetową
- Aktualizacja firmware'u za pomocą przeglądarki internetowej i narzędzia konfiguracyjnego Windows
- Wysokie bezpieczeństwo dzięki weryfikacji certyfikatu i szyfrowaniu SSL/TLS dla transmisji danych szeregowych, HTTPS, TCPS, MQTTS
- Obsługa modbus RTU master, edge computing, modbus gateway, MQTT gateway
- Obsługa SNMP V1/V2c
- Obsługa wejść/wyjść wbudowanych: wejście analogowe (2 AI), wejście cyfrowe (2 DI), wyjście cyfrowe (SSR relay, 2 DO), rozbudowa możliwa z modułami wejść/wyjść
- Obsługa 2 portów szeregowych RS485, pierwszy z nich może być również RS232
- Obsługa chmury: MQTT za pośrednictwem AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT i wiele innych.
|
Power supply
|
|
Input Voltage
|
9 – 36 VDC, reverse polarity protection, surge protection |
|
Power Consumption
|
Idle: < 2.4W, Max: < 4.8W |
|
Serial port
|
|
No.
|
2 RS485 serial port, the first one can also be RS232
RS232 Terminal block connector: TX, RX
RS485 Terminal block connector: A, B |
|
Baud rates
|
600~230400bps |
|
Data bits
|
7,8 |
|
Stop bits
|
1,2 |
|
Parity
|
None,Even,Odd,Mark,Space |
|
Flow
|
None,XON/XOFF |
|
Physical interface
|
|
DI
|
2 x Digital non-isolated input (0 - 2 V detected as logic low, 9 - 36 V detected as logic high) |
|
DO
|
2 x Relays
DC contacts rating @R(at resistive load)10A / 28V DC
AC contacts rating @R(at resistive load)10A / 277V AC,NO
AC contacts rating @R(at resistive load)5A /250V AC, NC |
|
AI
|
2 x Analog input 4-20mA |
|

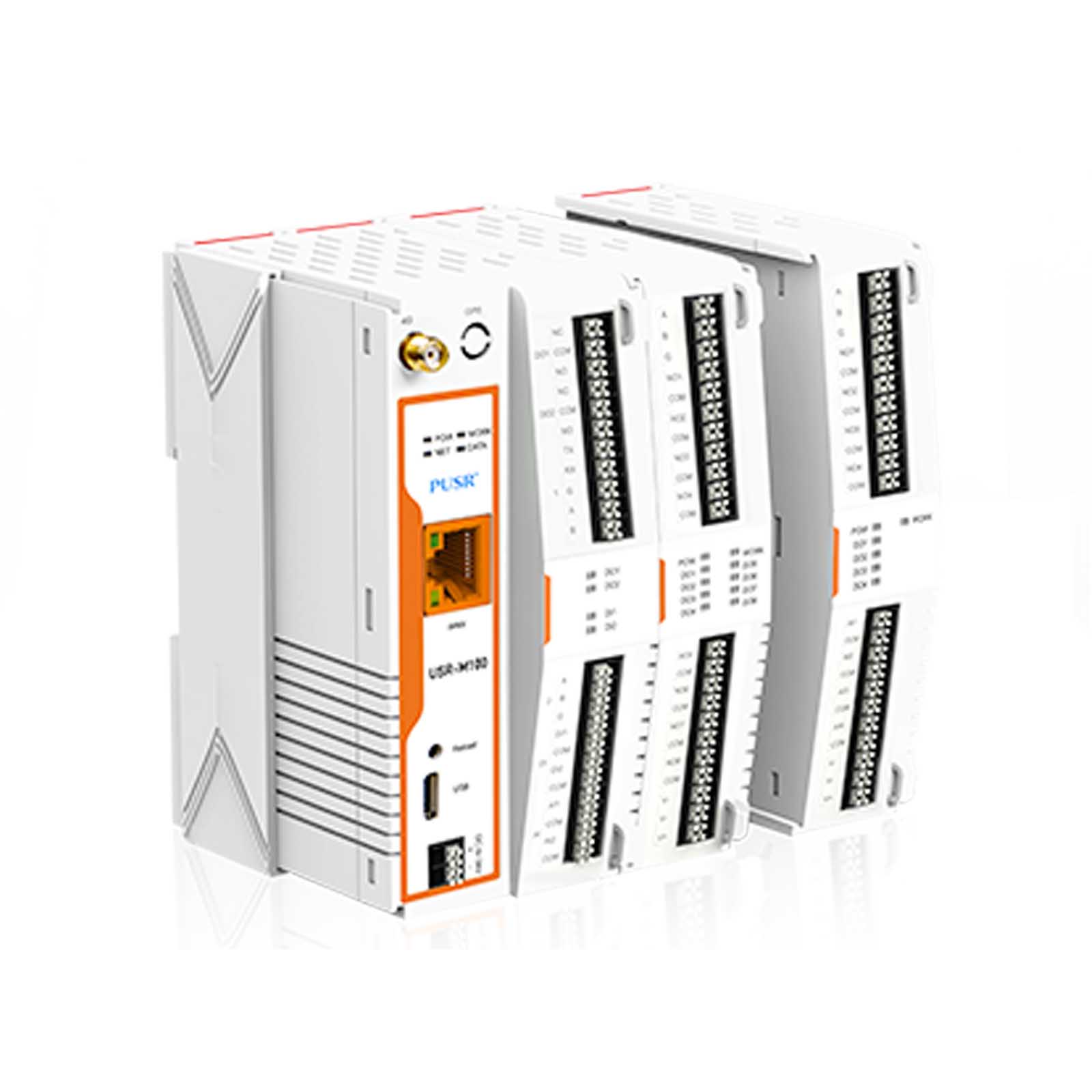

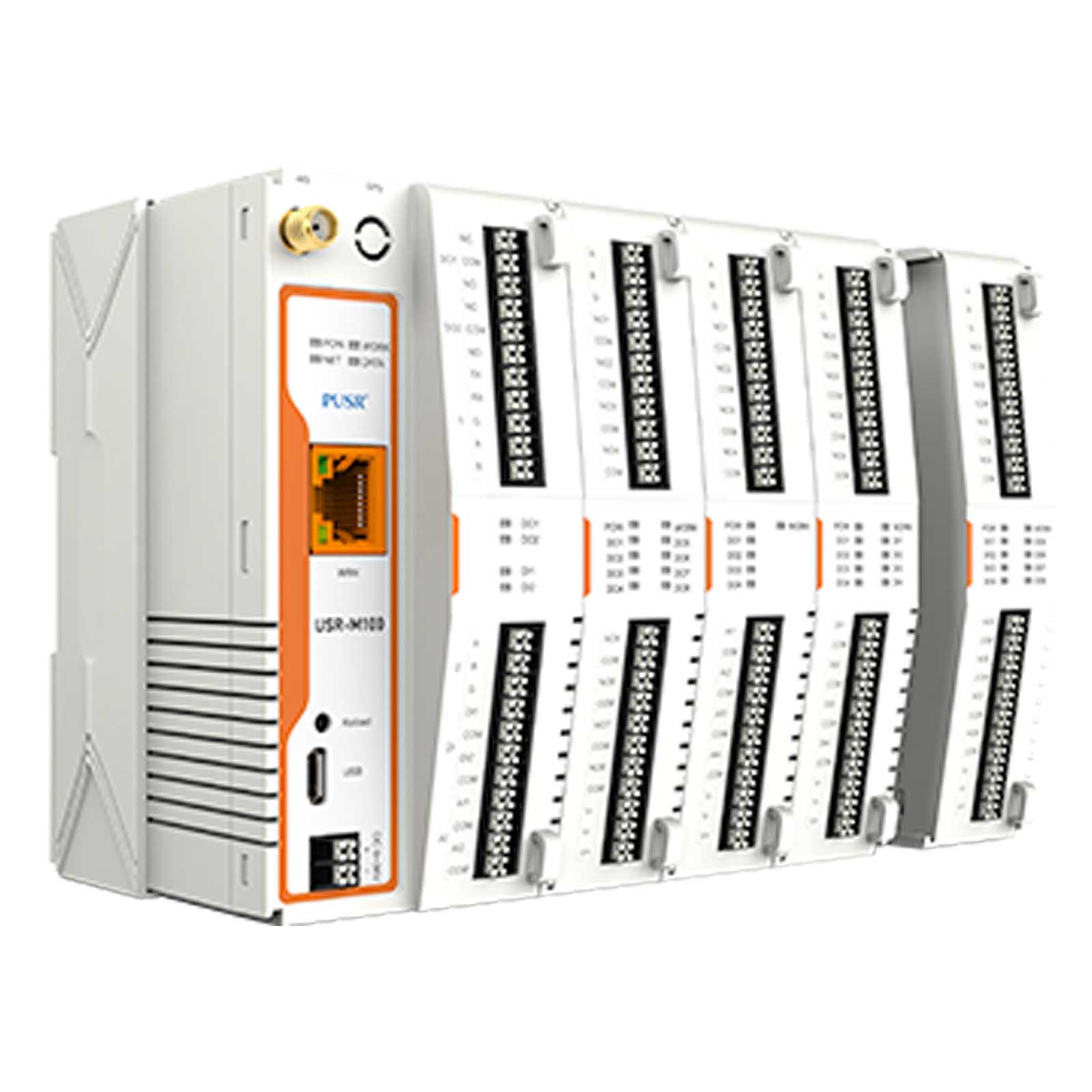

Extendable I/O modules
|
USR-IO4040: 4x Digital input, 4x Digital output
USR-IO0440: 4x Analog input (4-20mA), 4x Digital output
USR-IO0080: 8x Digitaloutput |
|
Physical spec
|
|

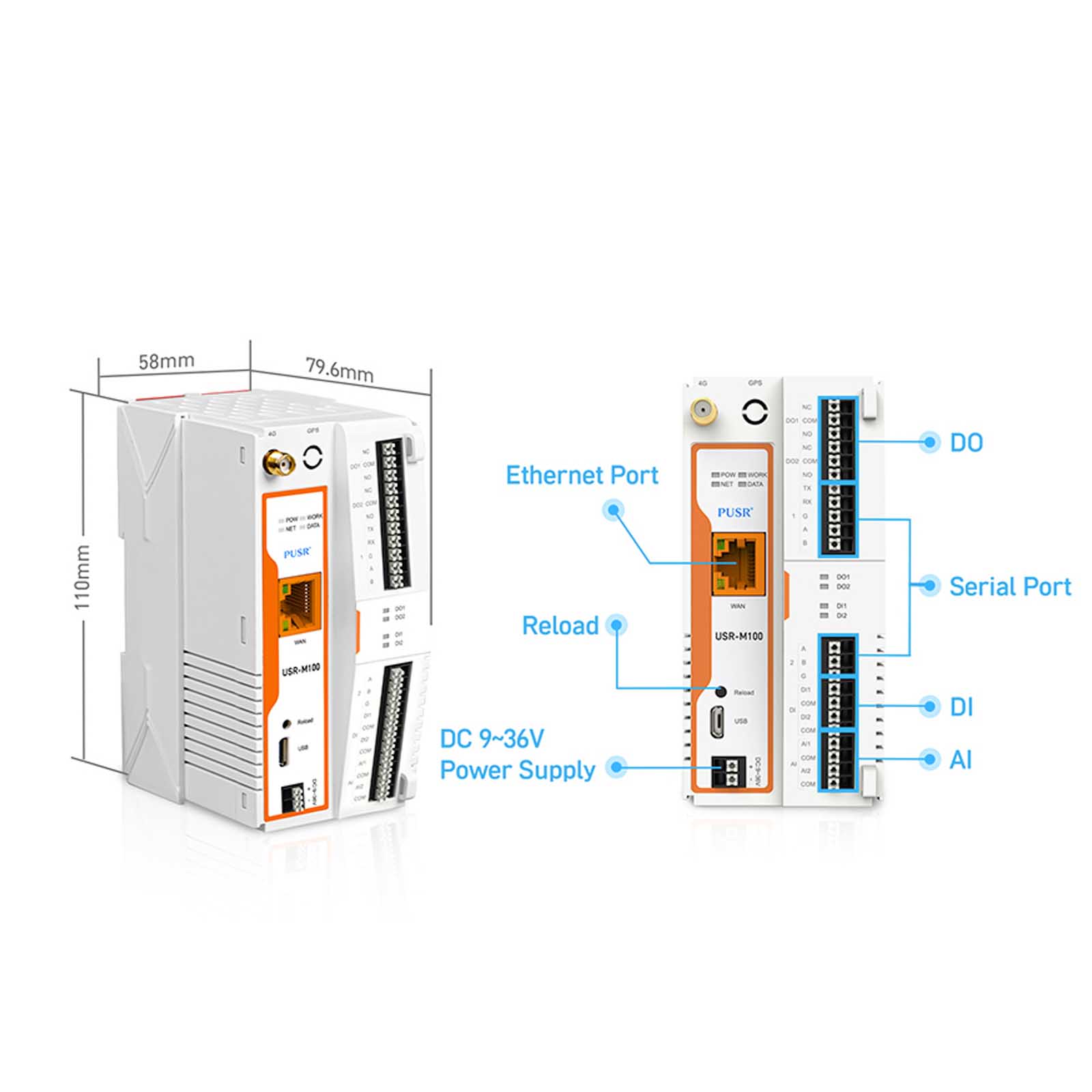

Dimensions (W x H x D)
|
79.6x 58 x110 (mm) |
|
Mounting options
|
DIN rail, wall mounting |
|
Hardware protection
|
|
ESD
|
IEC61000-4-2,Level 3,class B,contact 6KV,air 8KV |
|
Surge
|
IEC61000-4-5,Level 3,class B |
|
EFT
|
IEC61000-4-4,Level 3,class B |
|
Status LEDS
|
|
Power
|
ON:Gateway is powered up
OFF: Gateway is not power up |
|
Work
|
When the device is working properly, it blinks for 1s frequency |
|
NET
|
Blinking when the wan connects to internet
OFF when there is no work |
|
DATA
|
Blinking when serial port is transmitting data |
|
DO
|
Light on, the channel output is activated |
|
DI
|
Light on, the channel is activated by input signal |
|
Network
|
|
Cellular
|
None |
|
ETHERNET
|
1 x WAN port 10/100 Mbps, compliance IEEE 802.3, IEEE 802.3u standards, supports auto MDI/MDIX |
|
Software
|
|
Network protocols
|
ICMP, IPv4, IPv4, ARP, ICMP, TCP, UDP, DHCP, DNS, HTTPS, MQTT, SNMP, Telnet, NTP, SSL v3 |
|
IP
|
DHCP/StaticIP |
|
Websocket
|
Supported |
|
MQTT
|
Supported, standard MQTT protocol, 16 subscription topics and 16 publish topics |
|
Linkage control
|
Supported. Data collection points, DI, and AI can be used as trigger and executed by DO |
|
IOT PLATFORMS
|
Alibaba cloud, AWS IOT ,PUSR cloud, Microsoft Azure, ThingsBoard |
|
User Configuring
|
Windows Utility, web console(HTTP) |
|
Operating environment
|
|
Operating temperature
|
-40 °C to 75 °C |
|
Operating humidity
|
10% to 90% non-condensing |
|
Ingress Protection Rating
|
IP30 |
|
MODBUS RTU master
|
|
Supported functions
|
01, 02, 03, 04 |
|
Supported data formats
|
8 bit: INT, UINT; 16 bit: INT, UINT (MSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB);64bit:float |
|
Supported data points
|
128 |
|
APPROVALS
|
|
Regulatory
|
CCC,CE/RED*,RoHS* |
