NOWOŚĆ

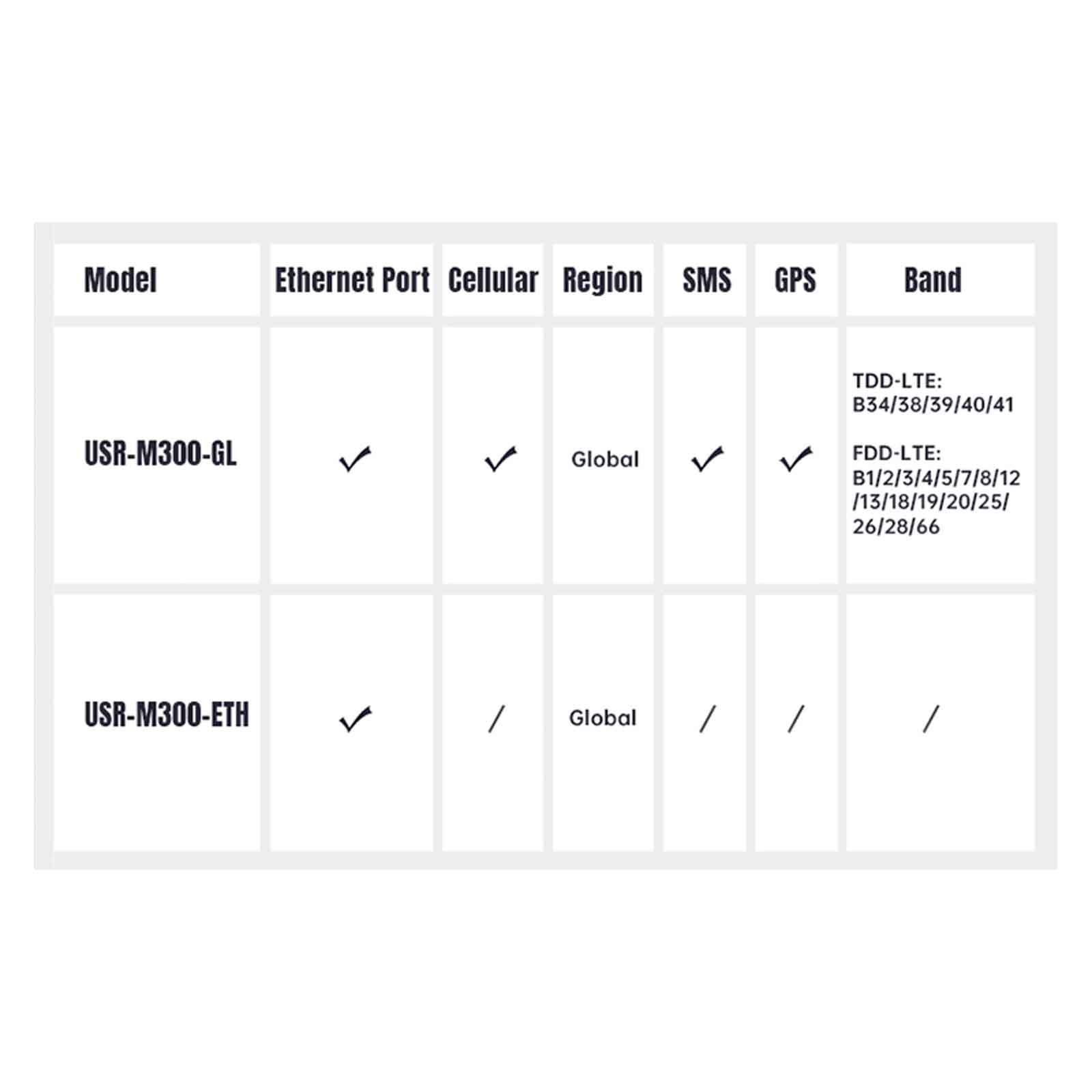

USR-M300-ETH

USR-M300-ETH to zdalna bramka I/O Edge Gateway IoT. Integruje zbieranie danych, obliczanie danych, odczyt i zapis danych, aktywne raportowanie, kontrolę powiązań, zbieranie i kontrolę IO oraz inne funkcje.

USR-M300 to urządzenie IoT klasy przemysłowej z modułową konstrukcją, dzięki czemu użytkownicy mogą rozszerzać IO zgodnie z potrzebami. To urządzenie jest wyposażone w potężne możliwości przetwarzania brzegowego, które mogą zmniejszyć końcowe zasoby obliczeniowe w chmurze i aktywnie przesyłać dane do platformy chmurowej. Może uzyskać dostęp do Internetu za pośrednictwem portu Ethernet i ADSL, aby ułatwić wdrożenie sieci.

Bogata i wysoce niezawodna łączność

Oferowanych jest wiele metod dostępu do Internetu: port Ethernet i ADSL.
Obsługiwana jest funkcja routera: Routing, VPN i firewall.

Super potężne możliwości Edge Computing

Wydajny chipset: Dwurdzeniowy procesor, główna częstotliwość do 1,2 GHz, system Linux.
Równoległa akwizycja: Aktywne zbieranie danych z portów szeregowych, portów sieciowych i urządzeń I/O w tym samym czasie, z maksymalnie 2000 punktów zbierania danych.
Elastyczne raportowanie: Użytkownicy mogą ustawić warunki raportowania i wybrać kanały raportowania w zależności od wymagań.
Funkcja alarmu: Wykrywanie wyjątków na bramie w czasie rzeczywistym, dzięki czemu użytkownicy mogą szybko naprawić wyjątki, aby uniknąć strat ekonomicznych.

Wsparcie dla samodzielnego rozwoju

Obsługa programowania graficznego (Node-RED) w celu szybkiego opracowywania funkcji obliczeń brzegowych w celu spełnienia unikalnych wymagań funkcjonalnych.

Bramka Modbus

Nadaje się do różnych przemysłowych scenariuszy IoT, obsługując konwersję protokołów Modbus RTU/TCP i innych popularnych protokołów PLC.

Modułowa bramka IO, łatwa rozbudowa

Modułowa konstrukcja umożliwia rozbudowę o różne typy modułów IO: DI, DO, AI, AO, IO. Łatwe przesuwanie w celu uzyskania szybkiego dostępu do maszyny rozszerzającej IO, aby zaspokoić potrzeby większej liczby scenariuszy.

Przemysłowa konstrukcja, łatwa instalacja

Poziom ochrony EMC 3, IEC6000
Szeroki zakres zasilania wejściowego: DC12~24V
Szeroki zakres temperatur pracy: -25~75℃
Instalacja: Montaż na ścianie i na szynie DIN

Obsługa szybkiego dostępu do głównych usług platformy chmurowej

Obsługuje szybki dostęp do PUSR Cloud, Alibaba Cloud i AWS
Obsługuje standardowe protokoły MQTT i TCP
Może również szybko łączyć się z publicznymi platformami chmurowymi, takimi jak ThingsBoard i Azure

Wymiary i interfejsy

Porty szeregowe: 1x RS232/485, 1xRS485
Porty Ethernet: 1x WAN/LAN, 1xLAN
IO: 2x DI, 2x DO, 2x AI (prąd)
Zasilanie: DC 9~36V
Przeładowanie: W przypadku zapomnienia parametrów, długie naciśnięcie przywraca ustawienia fabryczne

Najważniejsze cechy:

Wysoka wydajność przetwarzania dzięki 32-bitowemu rdzeniowi Arm Cortex-M7 o częstotliwości do 400 MHz
Zapewnia zdalny dostęp szeregowy przez Internet dla urządzeń szeregowych przemysłowych
Port Ethernet 10/100 Mbps i obsługa Auto MDI / MDIX
Wbudowana ochrona portu szeregowego ESD o wartości 15KV
Obsługa szerokiej temperatury pracy przemysłowej od -40 ℃ do 85 ℃
Szybkość transmisji: 0,6 ~ 230,4 Kbps, oraz dowolne ustawienie szybkości transmisji, obsługa bitu parzystości None, Odd, Even, Mark, Space
Elastyczne pakowanie danych portu szeregowego, które może zaspokoić różnorodne wymagania użytkowników dotyczące segmentacji pakietów danych
Wielofunkcyjne tryby pracy: TCP Server, TCP Client, UDP, klient HTTP, serwer Websocket
Obsługa wirtualnego portu COM USR-VCOM (system Windows)
Obsługa konwersji Ethernet na szeregowy Modbus (Modbus/TCP, Modbus/RTU) dla integracji urządzeń szeregowych Modbus
Zapewnia bogaty dostęp do konfiguracji, w tym narzędzie konfiguracyjne Windows i przeglądarkę internetową
Aktualizacja firmware'u za pomocą przeglądarki internetowej i narzędzia konfiguracyjnego Windows
Wysokie bezpieczeństwo dzięki weryfikacji certyfikatu i szyfrowaniu SSL/TLS dla transmisji danych szeregowych, HTTPS, TCPS, MQTTS
Obsługa modbus RTU master, edge computing, modbus gateway, MQTT gateway
Obsługa SNMP V1/V2c
Obsługa wejść/wyjść wbudowanych: wejście analogowe (2 AI), wejście cyfrowe (2 DI), wyjście cyfrowe (SSR relay, 2 DO), rozbudowa możliwa z modułami wejść/wyjść
Obsługa 2 portów szeregowych RS485, pierwszy z nich może być również RS232
Obsługa chmury: MQTT za pośrednictwem AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT i wiele innych.

USR-M300-ETH
Power supply
Power input	DC 9~36V
Working current	--
Serial port
No.	2*serial port Serial port 1: RS232/485 Serial port 2: RS485
Band rate	600~230400bps, user-defined baud rate is supported
Data bits	7, 8
Stop bits	1, 2
Parity	None, Even, Odd
IO interface
DI	2*DI, 0 - 2 V detected as logic low, 9 - 36 V detected as logic high
DO	2*Relays, DC contacts rating @R(at resistive load)10A / 28V DC AC contacts rating @R(at resistive load)10A / 277V AC,NO AC contacts rating @R(at resistive load)5A /250V AC, NC
AI	2 x Analog input 4-20mA
Physical characteristics
Dimension	79.6x 58 x110 (mm)
Housing	ABS housing, IP30 protection
Installation	Din rail mounting, wall mounting
EMC protection
ESD	IEC61000-4-2,Level 3,class B,contact 6KV,air 8KV
Surge	IEC61000-4-5,Level 3,class B
EFT	IEC61000-4-4,Level 3,class B
Indicator
POW	ON: Gateway is powered up OFF: Gateway is not power up
WORK	When the device is working properly, it blinks for 1s frequency
NET	Blinking when the wan connects to internet OFF when there is no network
DATA	Blinking when serial port is transmitting data
DO status	Light on, the channel output is activated
DI status	Light on, the channel is activated by input signal
Ethernet	1WAN/LAN + 1LAN 10/100 Mbps, compliance IEEE 802.3, IEEE 802.3u standards, supports auto MDI/MDIX
Software
Network Protocols	ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP,MQTT,SNMP
Configuration method	Built-in webpage
Modbus Gateway	Modbus RTU/TCP protocol conversion
Linkage control	Supported. Data collection points, DI, and AI can be used as trigger and executed by DO
IP Routing	Static routing
NTP	√
VPN	PPTP, L2TP, OpenVPN
SNMP	√
Others
Approvals	CE, FCC, ROHS
