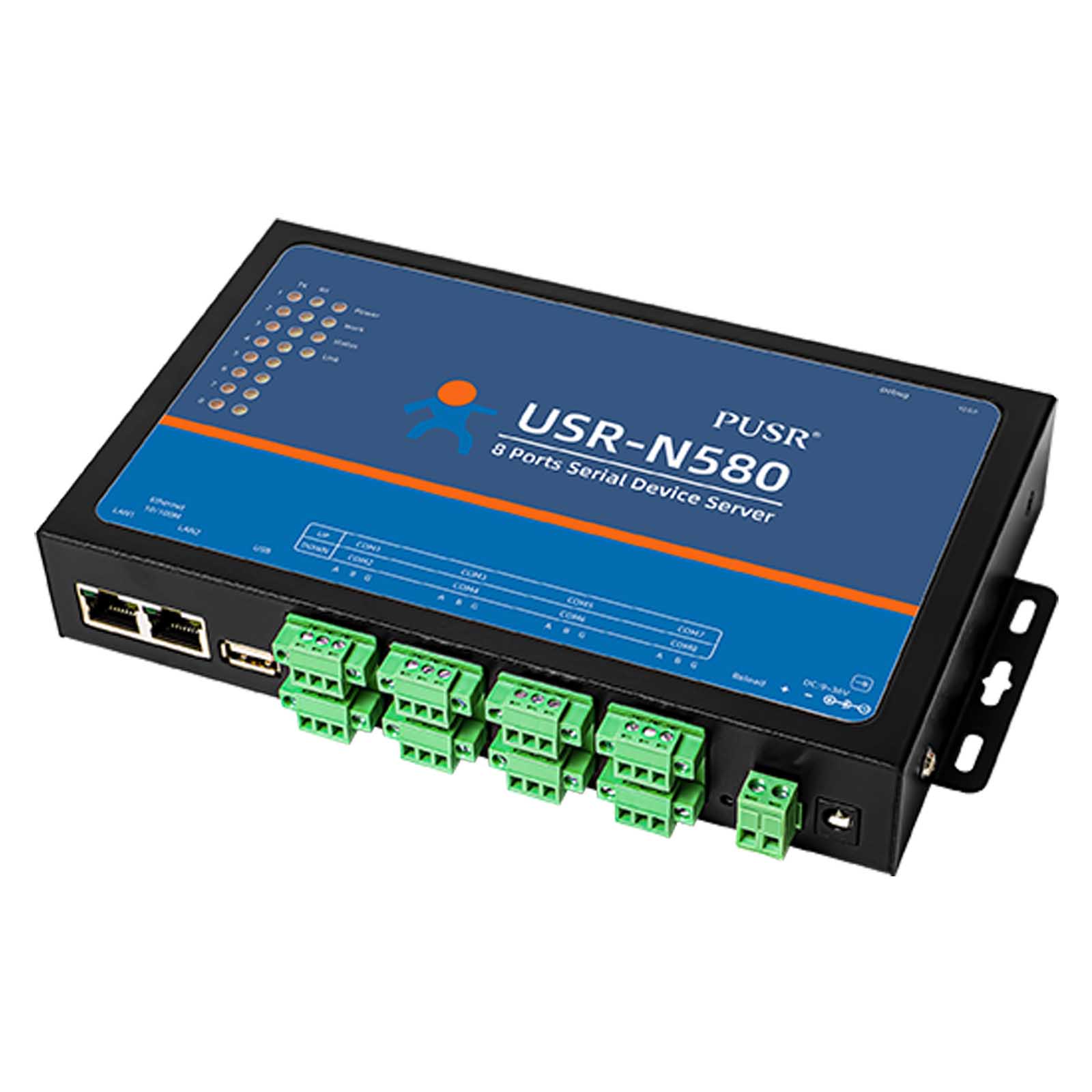

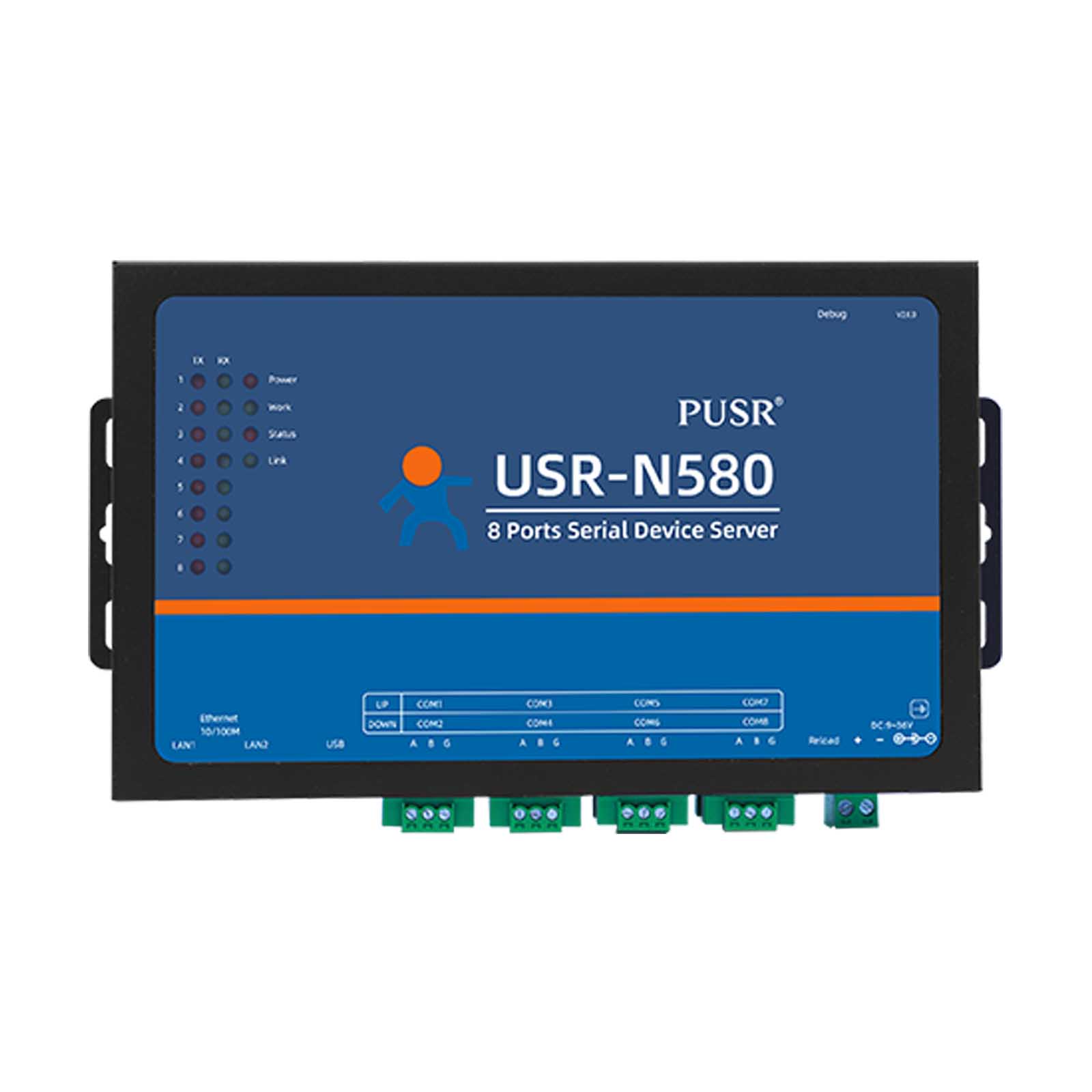

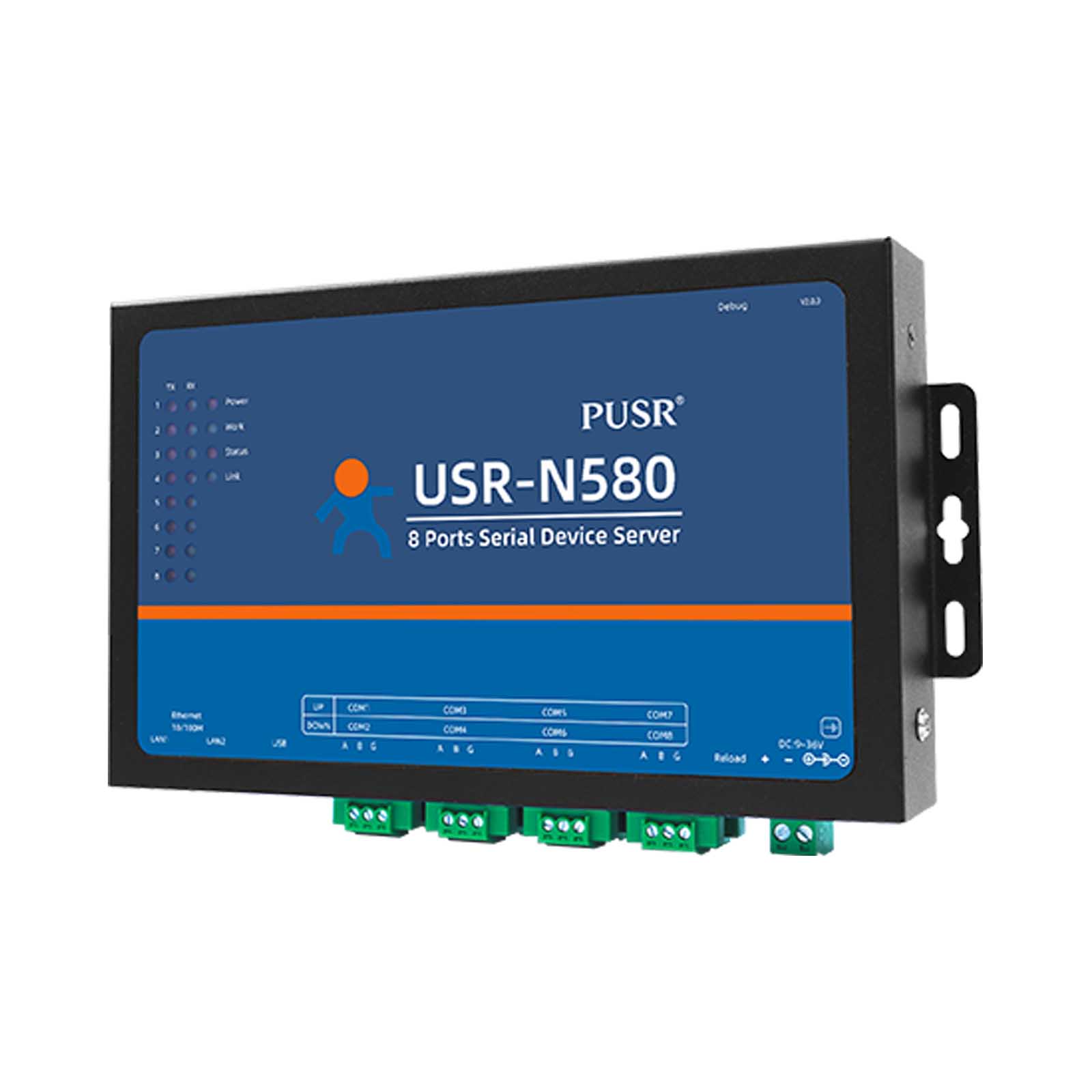

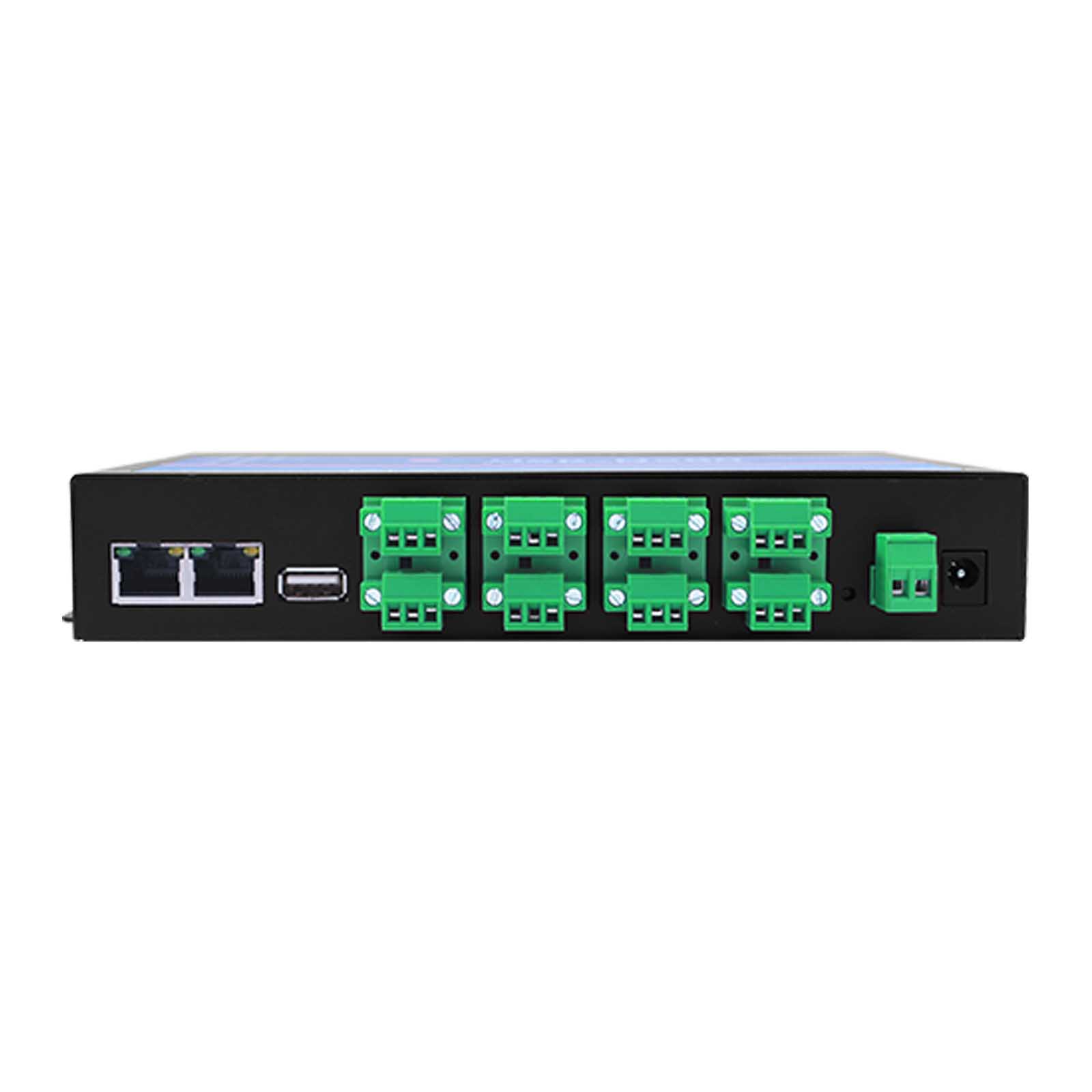

USR-N580
USR-N580 to przemysłowy media konwerter z 8x portami RS485 na LAN w metalowej obudowie. Wybór rodzaju portu odbywa się poprzez odpowiednie ustawienie przełączników. Urządzenie zapewnia przeźroczystą transmisję danych. Oparty na procesorze Cortex-M7, obsługuje protokół Modbus RTU oraz TCP IP.
Udostępnianie urządzeń brzegowych - Łączność w erze IIoT
Szerokie wsparcie dla połączenia platformy IoT ze standardowym protokołem MQTT
Edge Computing (przetwarzanie brzegowe)
N580 aktywnie gromadzi dane i wykonuje wewnętrzne obliczenia, a następnie przesyła je do platformy chmurowej w dostosowanym formacie Json. Bramy Edge Computing mogą skutecznie odciążyć serwer.
Szyfrowanie transmisji danych
Obsługuje szyfrowanie SSL/TLS w trybach klienta TCP, klienta HTTP i MQTT, obsługuje dwukierunkowe uwierzytelnianie certyfikatów.
Zarządzanie chmurą PUSR
Łatwe do osiągnięcia przetwarzanie brzegowe, połączenie parami, zdalna obsługa i konserwacja.
Bramka Modbus
Transfer pomiędzy protokołami modbus RTU i modbus TCP, obsługa modbus multi-host polling. Obsługa do 128 punktów danych dla gromadzenia danych i mapowania adresów modbus.
Funkcja połączenia kaskadowego
Podwójny port Ethernet 10/100 Mb/s obsługuje funkcję przełącznika. Inne urządzenia można łączyć kaskadowo za pośrednictwem USR-N580.
Swobodny wybór wielu trybów pracy
N580 obsługuje klienta TCP, TCP Server, UDP Client, UDP Server Httpd Client (później obsługuje klienta MQTT) i inne tryby; wystarczy prosta konfiguracja, aby uzyskać funkcję przekazywania danych.
Schemat Arm (rdzeń Cortex-M7) zapewniający lepsze wrażenia z użytkowania
Schemat Arm Cortex-M7, procesor 480Mhz, 1M RAM +4M Flash Schemat charakteryzuje się krótkim opóźnieniem transmisji, dużą prędkością transmisji danych, elastyczną rozbudową i stabilnością.
Najważniejsze cechy:
- 8x RS485 obsługa sygnałów RTS/CTS
- Każdy z portów może pracować niezależnie
- 1x Port Ethernet WAN/LAN
- Zasilanie 9-36V - gniazdo zasilacza (5,5/2,1) + przemysłowe gniazdo zasilania
- LED: Power, Work, TX, RX
- Obsługa DHCP, dynamiczny lub statyczny IP
- Konfiguracja poprzez WEBserver
- Modbus RTU / Modbus TCP IP
- Tryby pracy: TCP Server, TCP Client, UDP Client, UDP Server
- Wsparcie flow control CTS/RTS, XON/XOFF
- Sprzętowy Watchdog
|
USR-N580
|
|
|
Operating Voltage
|
DC 9.0～36.0V |
|
Operating Current
|
120mA@12V |
|
Net interface format
|
RJ45,10/100Mbps |
|
Serial baud rate
|
600~921.6K(bps) |
|
No. of serial ports
|
8x RS485 |
|
Net protocol
|
IPV4, TCP/UDP, HTTP |
|
IP mode
|
Static IP, DHCP |
|
DDNS
|
supports |
|
User Configuring
|
Software/webpage configuring, serial/network AT commands |
|
Operation mode
|
TCP server, TCP client, UDP server, UDP client Support two-way socket |
|
Similar RFC2217
|
support |
|
HTTPD client
|
support |
|
TCP server
|
Support up to 8 TCP Clients (user-defined) |
|
Net buffer
|
48Kbyte |
|
Serial buffer
|
Dynamic packet buffer
E.g: When the packet length is 10Byte, can buffer200 packets (2KB).
When the packet length is 1460Byte, can buffer 5 packets (7.3KB). |
|
Average delay
|
<10ms |
|
Related software
|
USR-VCOM, set-up software |
|
485_EN switching speed
|
<100us |
|
Flow control
|
XON/XOFF |
|
Registration packet
|
User-defined, MAC, USR Cloud |
|
Web to serial
|
Websocket function |
|
Heartbeat packet
|
UART, NET |
|
Hardware protection
|
Electrostatic protection ESD: level 3
Anti-surge: level 3
Pulse group: level |
|
Dimension
|
222*122*35mm(L*W*H With the terminal, ears) |
|
Operating temperature
|
-40～+85°C |
|
Storage temperature
|
-40~105°C |
|
Operating humidity
|
-40～+85°C (Industrial) |
|
Storage humidity
|
-45～105°C, 5～95%RH (non-condensing) |
|
Accessories
|
Power adaptor 12V 1A, Ethernet cable |
