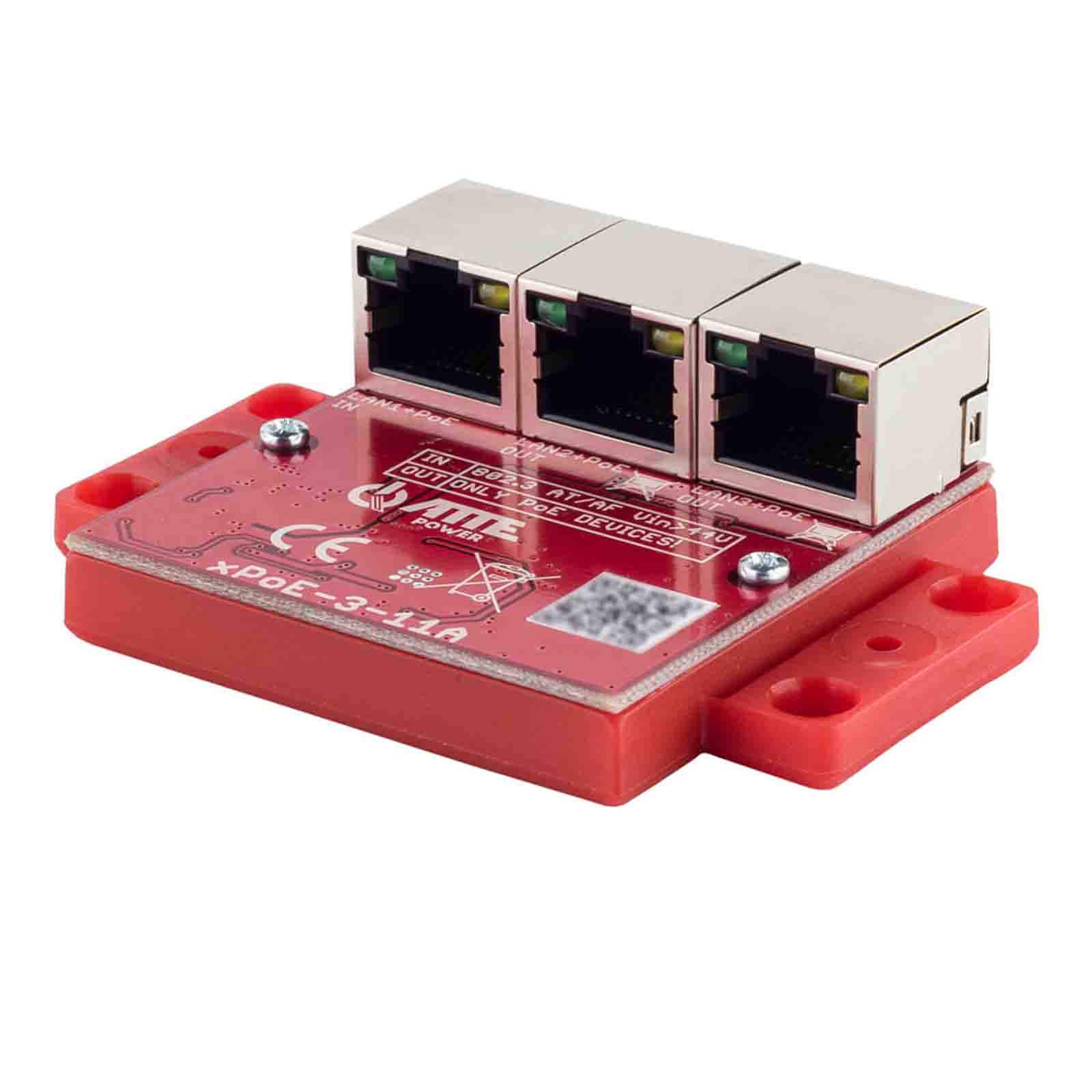

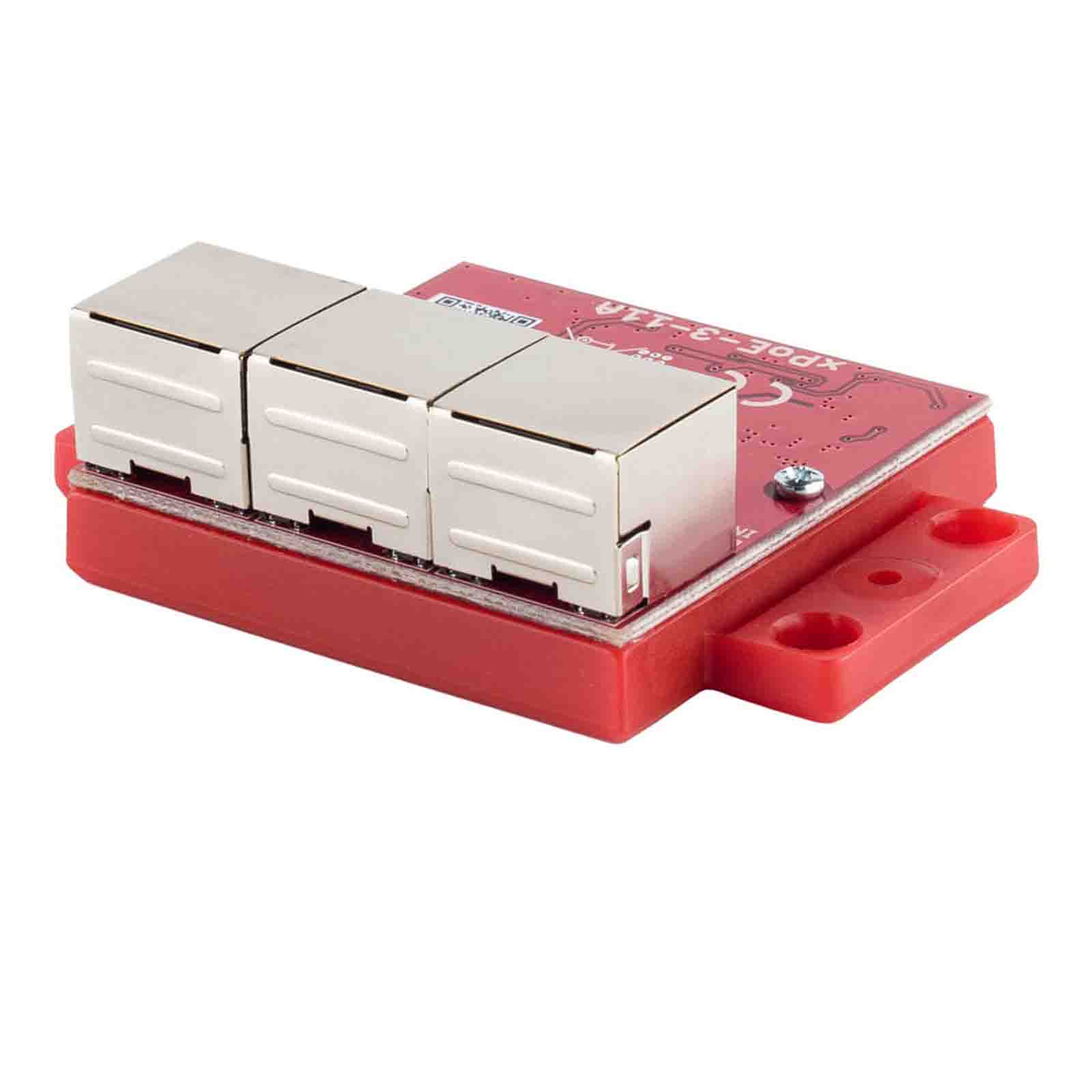

ATTE xPoE-3-11A
ATTE xPoE-3-11A to niezarządzalny przełącznik sieciowy PoE pracujący jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany jest jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP). Pozwala na przedłużanie sieci LAN + PoE na odległościach większych niż 100m o kolejny segment.
xPoE-3-11A może być zasilany wyłącznie poprzez #port1 z dowolnego switcha PoE 802.3at/af, adaptera PoE PASSIVE oraz wszystkich urządzeń produkcji ATTE Power.
Niezarządzalne switche PoE xPoE-3-11A przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Nie ma możliwości wyłączenia zasilania PoE na portach 2 i 3. Jeżeli potrzebujesz portu LAN bez zasilania skorzystaj z
xPoE-4-11A-HS.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Umożliwia to na instalację urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

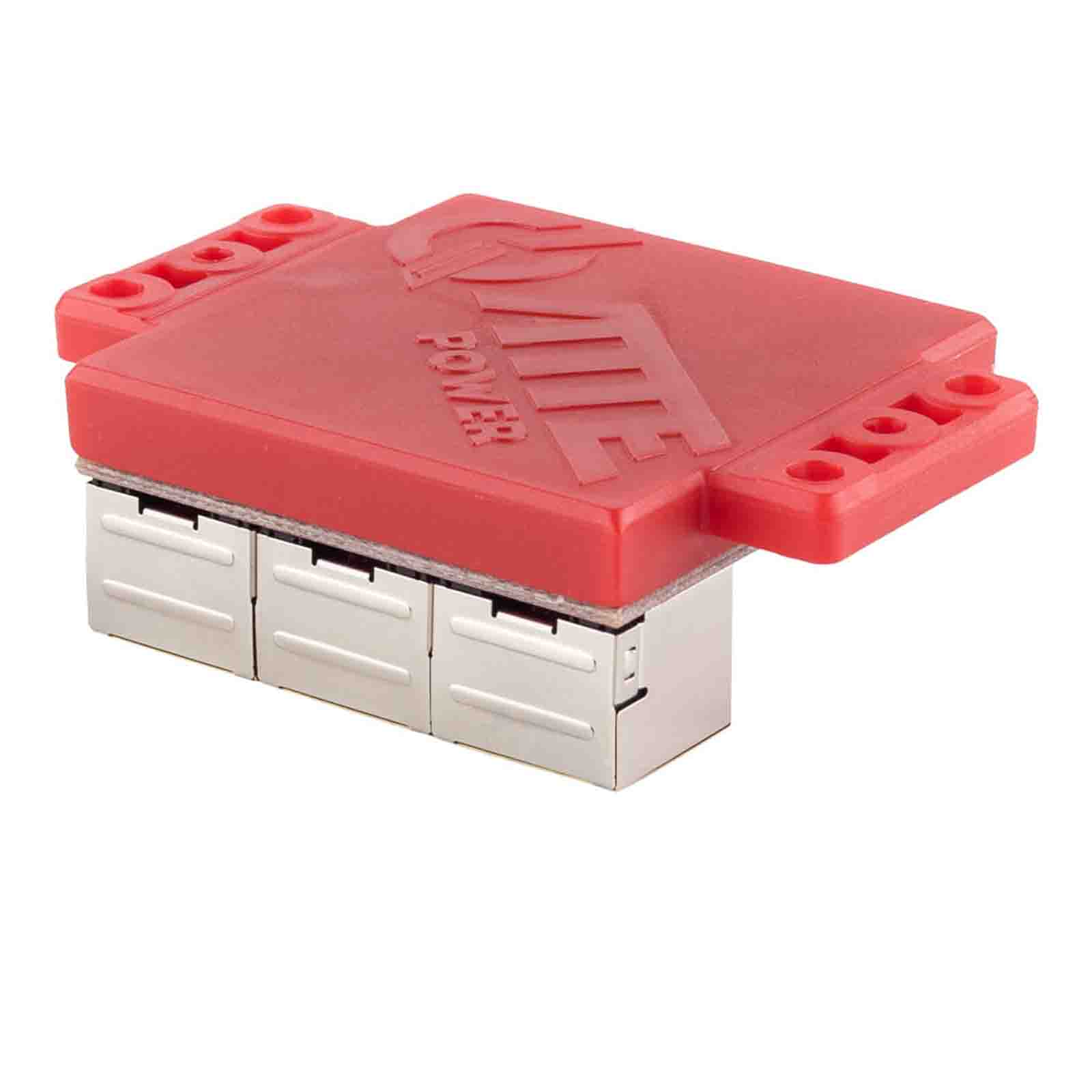

Obudowa pozwala na montaż na kilka sposobów:
- "tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
- poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
- z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
- z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-3-11. Model ATTE xPoE-3-11A został wzbogacony o kilka funkcjonalnych modyfikacji:
- wprowadzono usprawnienia w układzie zasilania PoE IN
- dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
- zmniejszono maksymalny pobór mocy (poniżej 0,5W)
Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
- dla standardu 802.3af jest to ok. 13W dostępne na extenderze
- dla standardu 802.3at jest to ok. 25W dostępne na extenderze
- dla PoE Passive jest to maksymalnie 40W dostępne na extenderze
Najważniejsze cechy:
- miniaturowa konstrukcja umożliwia montaż w podstawie kamery
- zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
- możliwość zasilania do 2 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
- zasilanie kaskadowe (jeden switch zasila kolejne)
- wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
- do 40W sumarycznej mocy
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
- bardzo niski pobór mocy (< 0,5 W)
- sekwencyjny start wyjść PoE
|
Ilość portów LAN
|
3 |
|
Ilość portów LAN 10/100Mbps
|
3 |
|
Ilość portów LAN 1000Mbps
|
0 |
|
Ilość portów LAN + PoE OUT 10/100Mbps
|
2 |
|
Ilość portów LAN + PoE OUT 1000Mbps
|
0 |
|
Ilość portów SFP
|
0 |
|
Wybór standardu PoE na wejściu
|
automatyczny |
|
Port PoE IN Passive PoE
|
LAN 1 |
|
Port PoE IN 802.3 AT/AF
|
LAN 1 |
|
Wybór standardu PoE (at/af)
|
automatyczny |
|
Wybór standardu PoE na wyjściu
|
brak - PoE Passive |
|
Kontrola zasilania na wyjściu
|
brak możliwości wyłączenie zasilania PoE Passive |
|
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3 af/at Poe Passive |
|
Napięcie wyjściowe PoE
|
Vout = Vin |
|
Napięcie wyjściowe
|
Vout = Vin |
|
Zakres napięcia wejściowego
|
44 ... 56 VDC (Vin) |
|
Pobór mocy
|
0,5 W |
|
Zabezpieczenia
|
LAN 1 ... LAN 3: Zabezpieczenie przepięciowe LAN 1: Zabezpieczenie przeciążeniowe 1A z auto powrotem |
|
Sygnalizacja pracy
|
LED w złączach RJ45: LAN 1 (żółta) - zasilanie urządzenia |
|
Sygnalizacja
|
LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE LAN 1 ... LAN 3 (zielony) - link i transmisja danych |
|
Złącza
|
3 porty RJ45 |
|
Zakres temperatur pracy
|
-25°C...+65°C |
|
Wymiary (S x W x G)
|
51 x 51 x 23 mm |
|
Waga
|
0,042kg |
|
Stopień ochrony
|
IP20 |
|
Konstrukcja obudowy
|
uniwersalna podstawa montażowa |
|
Montaż
|
kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
|
Kod EAN
|
5902143691051 |
|

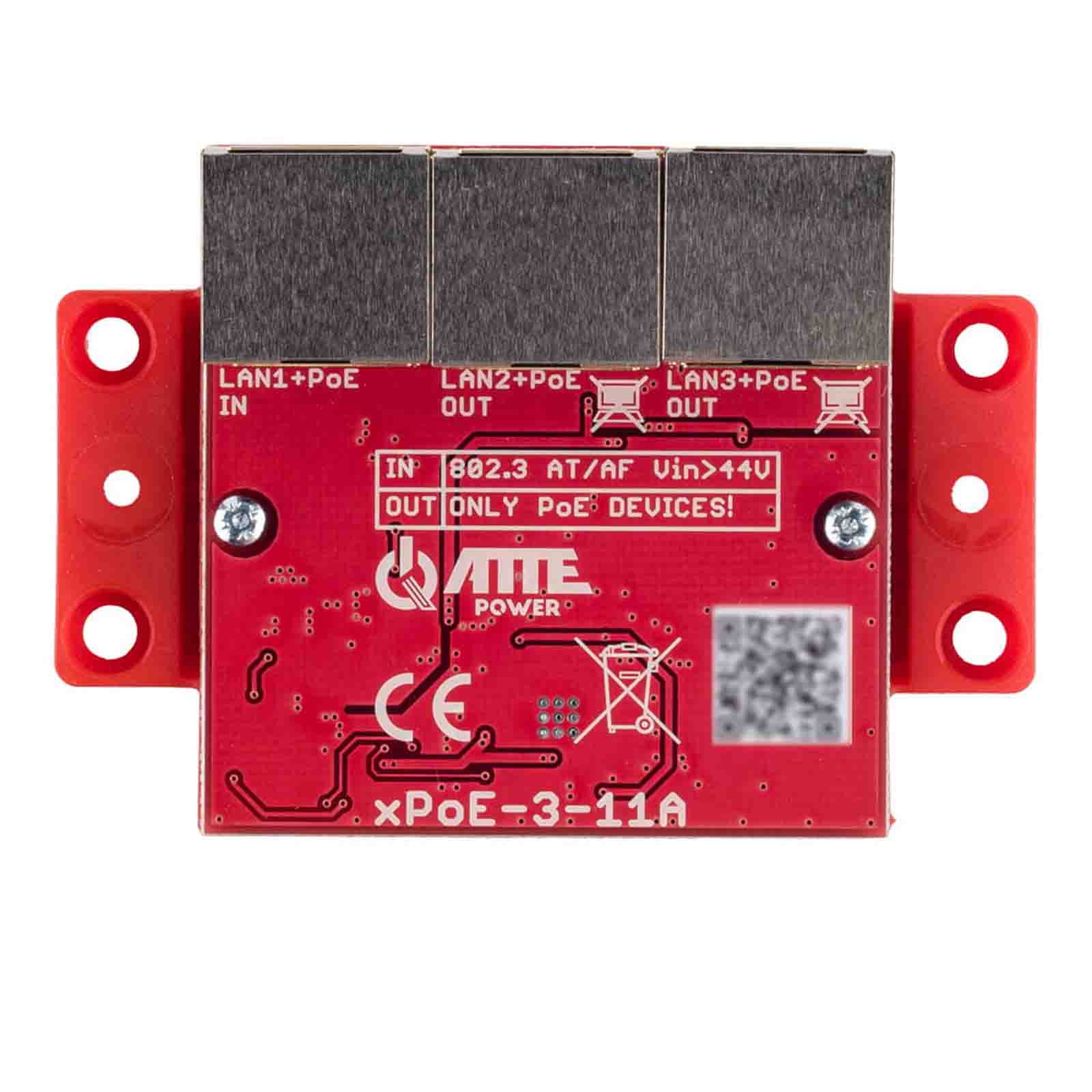

Porty LAN
|
3x porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)
1x LAN+PoE IN
2x LAN+PoE OUT |
|
Funkcje portu LAN 1
|
WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W)
PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) |
|
Wybór standardu PoE (at/af)
|
LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający |
|
Funkcje portu LAN 2
|
WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive
PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) |
|
Funkcje portu LAN 3
|
WYJŚCIE PoE (zasilanie kamery): Passive
PINY PoE: 4,5 (V+) 7,8 (V-) |
|
Dodatkowe funkcje portów
|
LAN2...LAN3
Sekwencyjne załączanie wyjść PoE: LAN2...LAN3 (podczas uruchamiania lub po zwarciu) |
