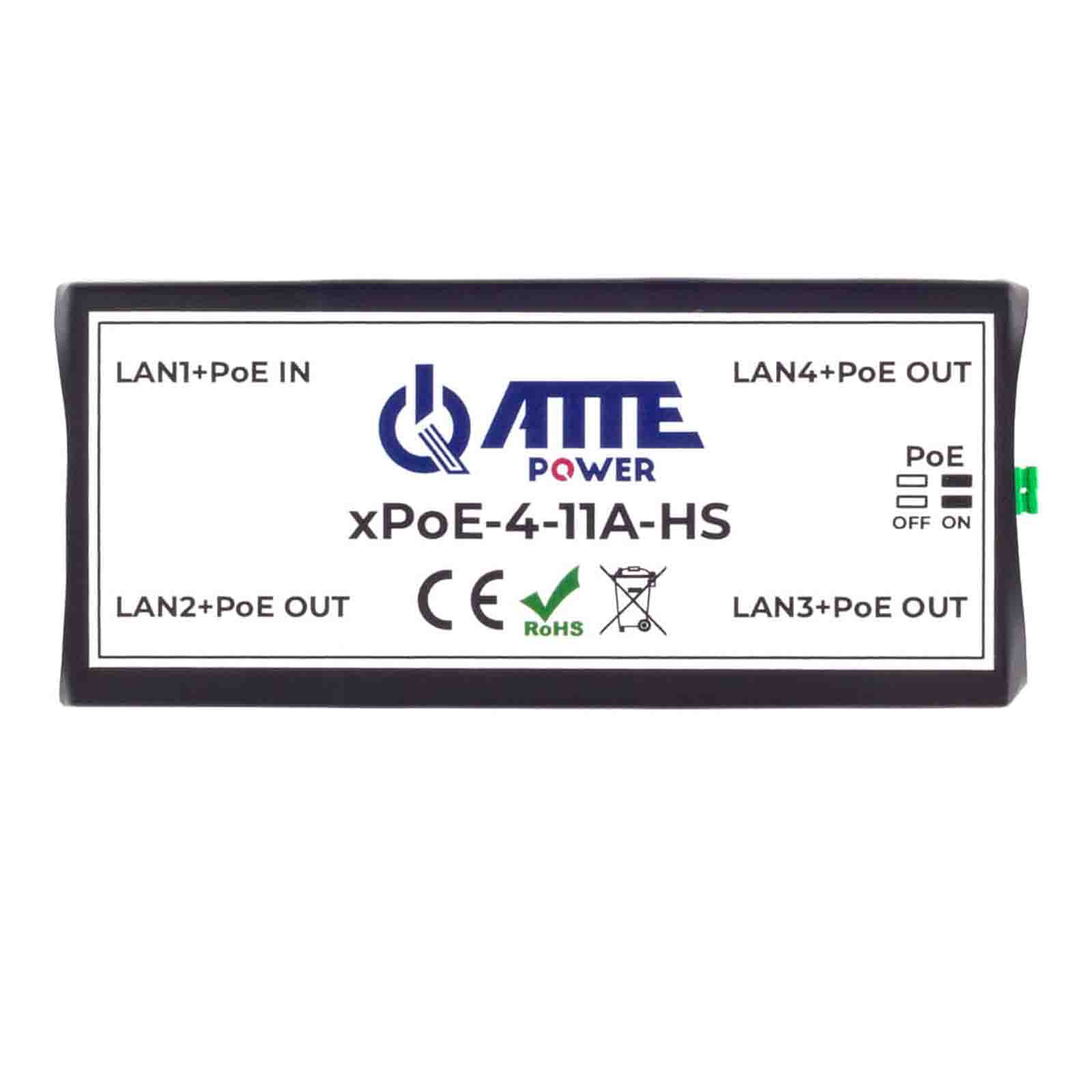

ATTE xPoE-4-11A-HS

ATTE xPoE-4-11A-HS to niezarządzalny przełącznik sieciowy PoE pracujący jako extender (repeater) sieci LAN oraz zasilania PoE. Urządzenie regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jest jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.

Niezarządzalne switche PoE bez zasilacza serii xPoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Obudowa w wersji HS to rozwiązanie zapewniające izolację oraz niewielkie gabaryty urządzenia. Pozwala to na łatwą zabudowę w niewielkich przestrzeniach.

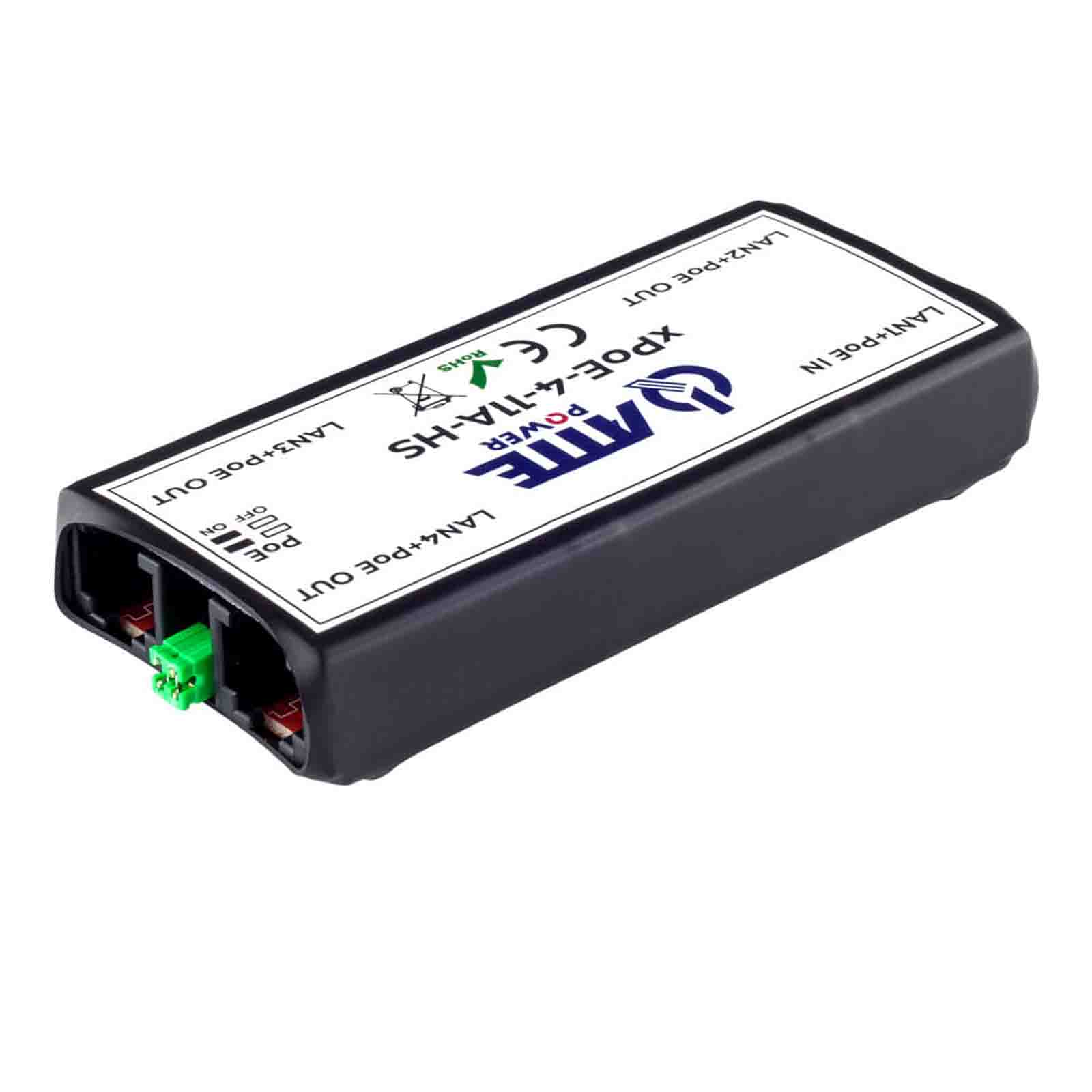

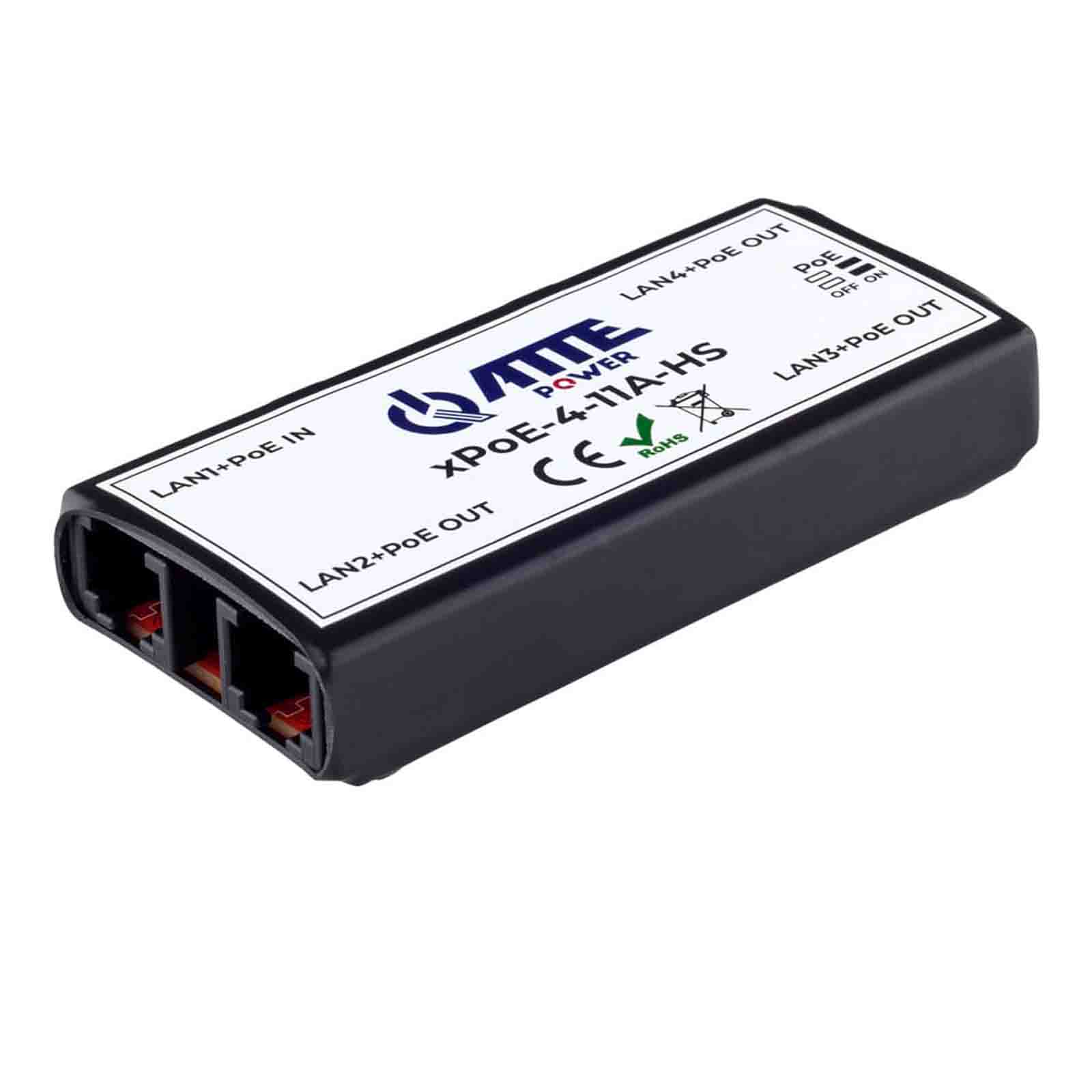

Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.

Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-4-11-HS. Model xPoE-4-11A-HS został wzbogacony o kilka funkcjonalnych modyfikacji:

wprowadzono usprawnienia w układzie zasilania PoE IN dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
zmniejszono maksymalny pobór mocy (poniżej 0,5W)
zmniejszono nieznacznie szerokość z 97 mm na 93 mm

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

dla standardu 802.3af jest to ok. 13W dostępne na extenderze
dla standardu 802.3at jest to ok. 25W dostępne na extenderze
dla PoE Passive jest to maksymalnie 40W dostępne na extenderze (LAN1+PoE IN)

Najważniejsze cechy:

niewielkie rozmiary urządzenia
zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
możliwość zasilania do 3 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
możliwość wyłączenia zasilania na wybranych portach PoE
zasilanie kaskadowe (jeden switch zasila kolejne)
wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
do 40W sumarycznej mocy
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji
danych szeroki zakres temperatur pracy
bardzo niski pobór mocy (< 0,5 W)
sekwencyjny start wyjść PoE

Ilość portów LAN	4
Ilość portów LAN 10/100 Mb/s	4
Ilość portów LAN 1000 Mb/s	0
Ilość portów LAN + PoE OUT 10/100 Mb/s	3
Ilość portów LAN + PoE OUT 1000 Mb/s	0
Ilość portów SFP	0
Wybór standardu PoE na wejściu	automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający
Port PoE IN Passive PoE	LAN 1 lub LAN 3 lub LAN 4
Port PoE IN 802.3 AT/AF	LAN 1
Wybór standardu PoE (at/af)	automatyczny
Wybór standardu PoE na wyjściu	brak - PoE Passive
Kontrola zasilania na wyjściu	LAN 3 i LAN 4 PoE WYŁĄCZONE - brak zworki (dioda LED wewnątrz portu nie świeci) PoE ZAŁĄCZONE - zworka założona (dioda LED wewnątrz portu świeci)
Obsługiwane odbiorniki PoE (standard / moc max)	802.3 af/at Poe Passive
Napięcie wyjściowe dla urządzeń PoE	Vout = Vin Dla odbiorników PoE 802.3at/af Vin > 44VDC
Pobór mocy	0,5 W
Zabezpieczenia	LAN 1 Zabezpieczenie przeciążeniowe 1A z auto powrotem
Zabezpieczenie przed zwarciem wyjścia	LAN 2 ... LAN 4
Zabezpieczenie przed przepięciami	LAN 1 ... LAN 4
Sygnalizacja pracy	LAN1 (biały) - zasilanie urządzenia
Sygnalizacja	LAN2...LAN4 (czerwony) - obecność zasilania PoE LAN1...LAN4 (zielony) - link i transmisja danych
Złącza	4 porty RJ45
Zakres temperatur pracy	-25°C...+65°C
Wymiary (S x W x G)	93 x 42 x 19 mm
Waga	0,05kg
Stopień ochrony	IP20

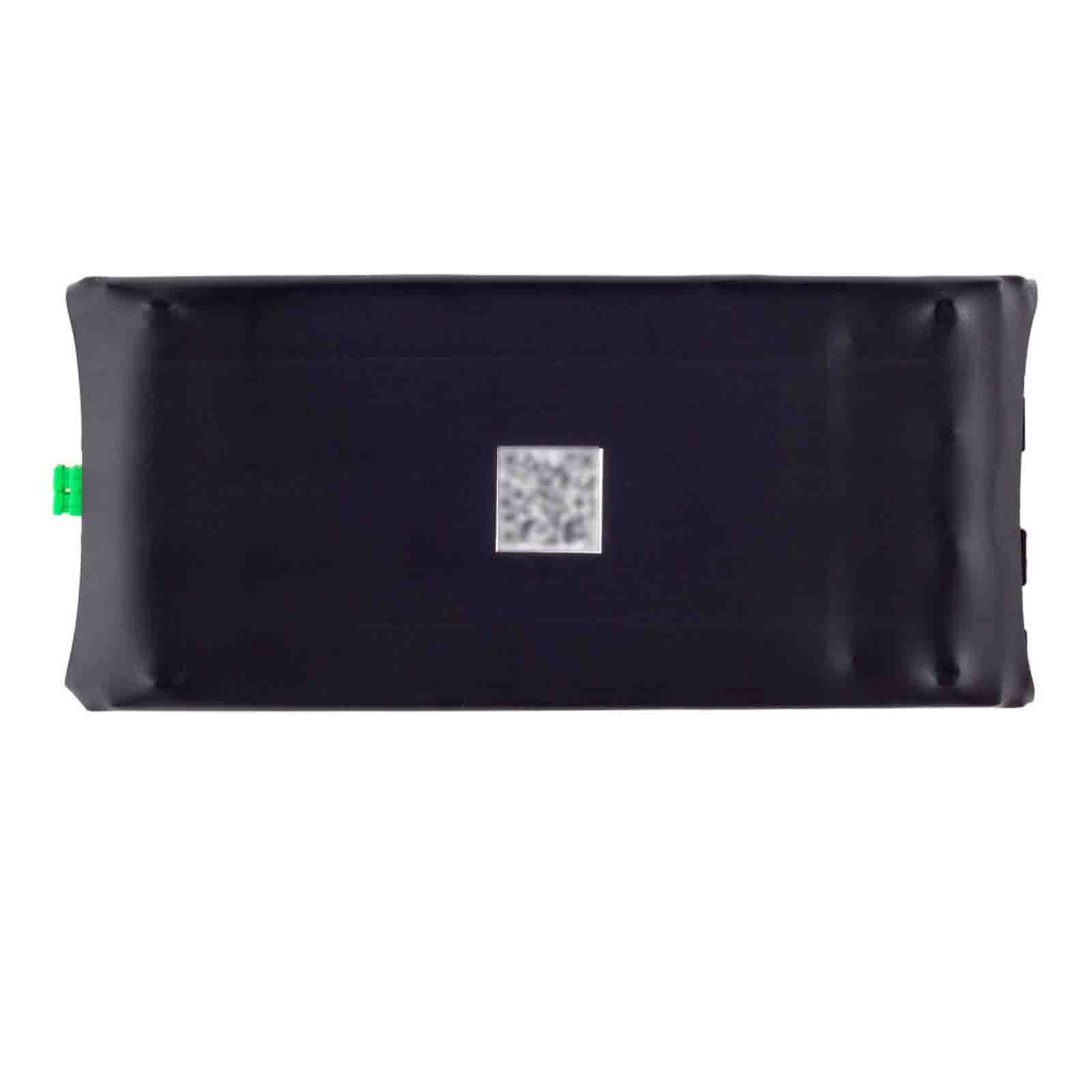

Konstrukcja obudowy	Izolacyjna folia polietylenowa
Porty LAN	4x porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja) 1x LAN+PoE IN 3x LAN+PoE OUT
Funkcje portu LAN 1	WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Wybór standardu PoE (at/af)	LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający
Funkcje portu LAN 2	WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
Funkcje portu LAN 3-4	WYJŚCIE PoE (zasilanie kamery): Passive PINY PoE: 4,5 (V+) 7,8 (V-)
Dodatkowe funkcje portów	LAN2...LAN4 Sekwencyjne załączanie wyjść PoE: LAN2...LAN4 (podczas uruchamiania lub po zwarciu)
