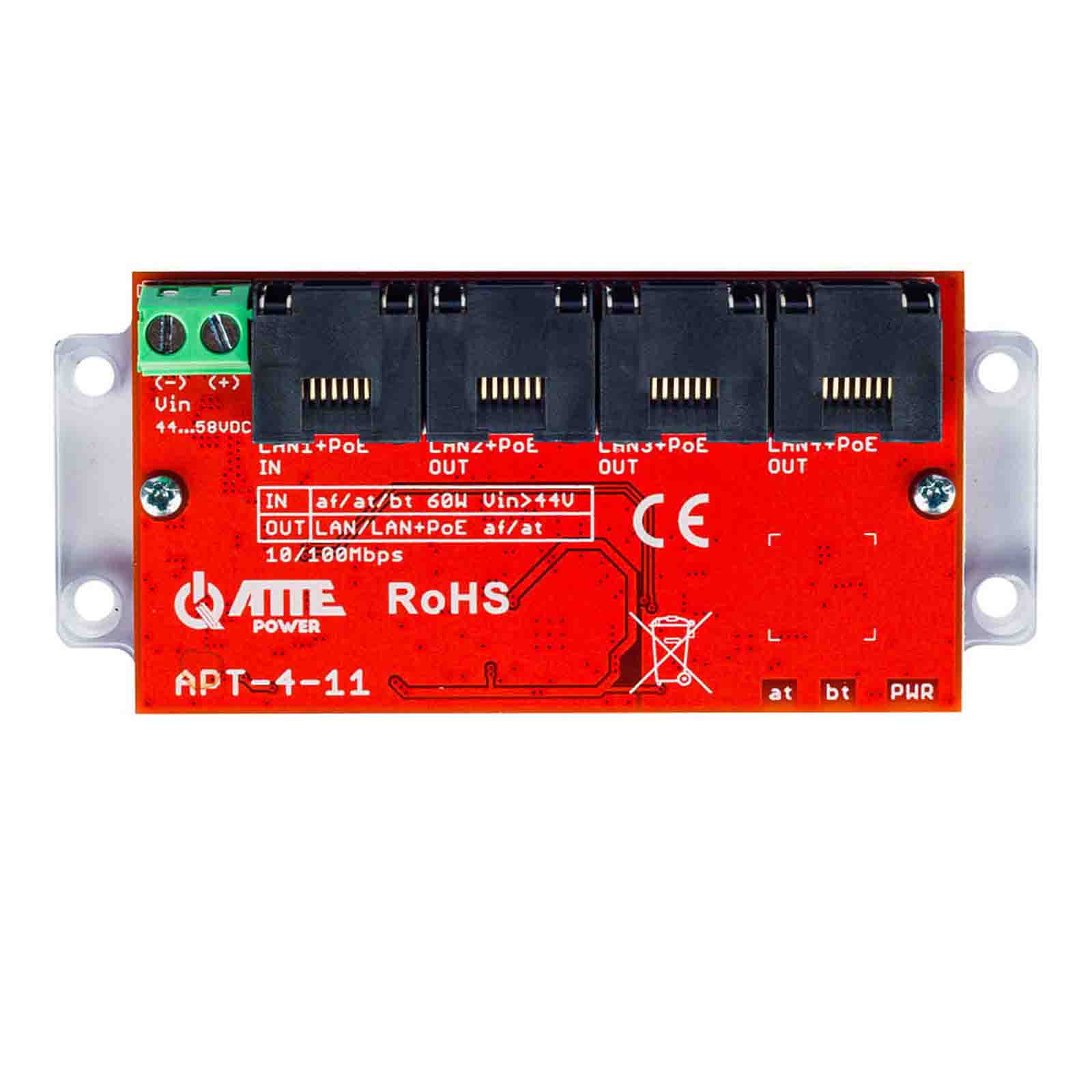

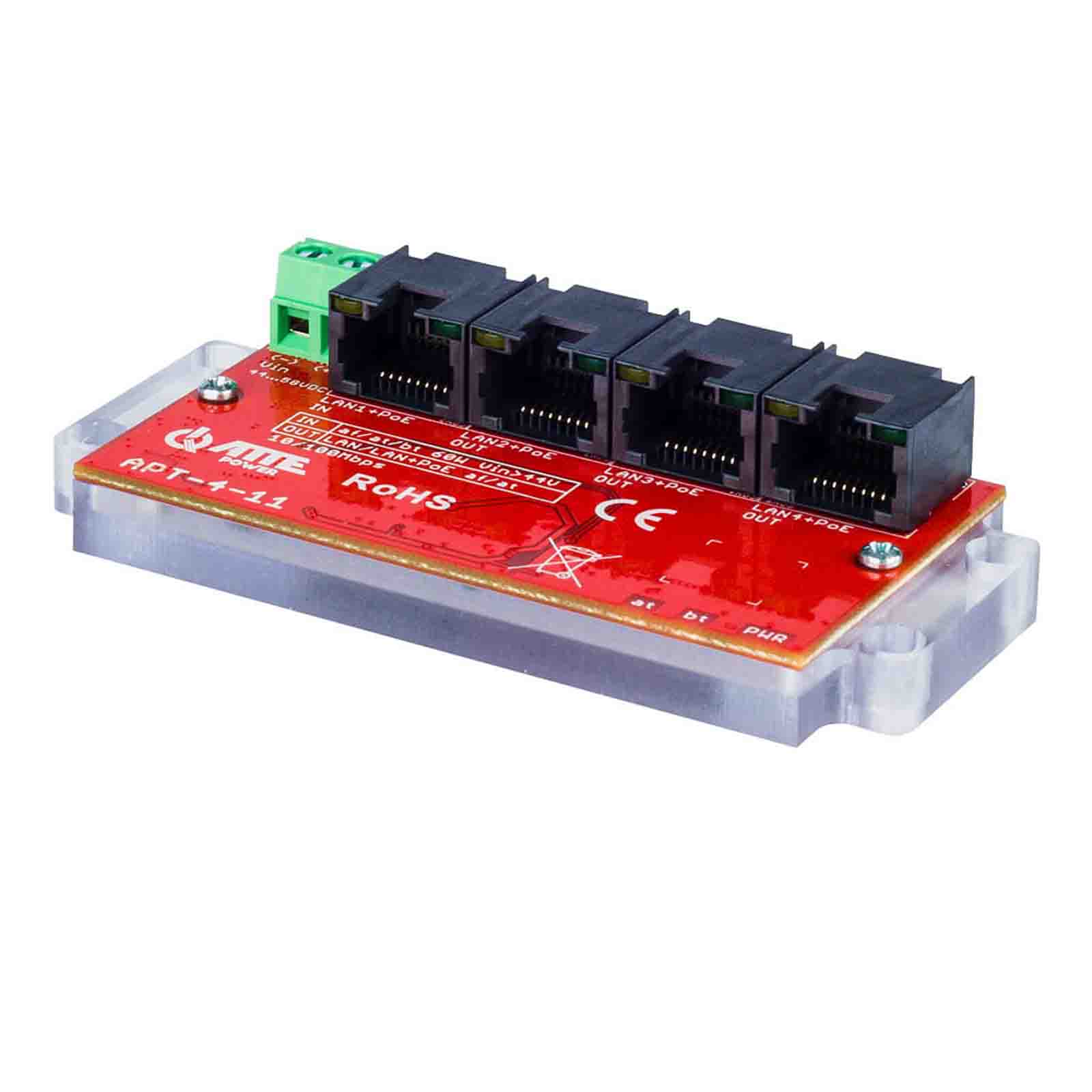

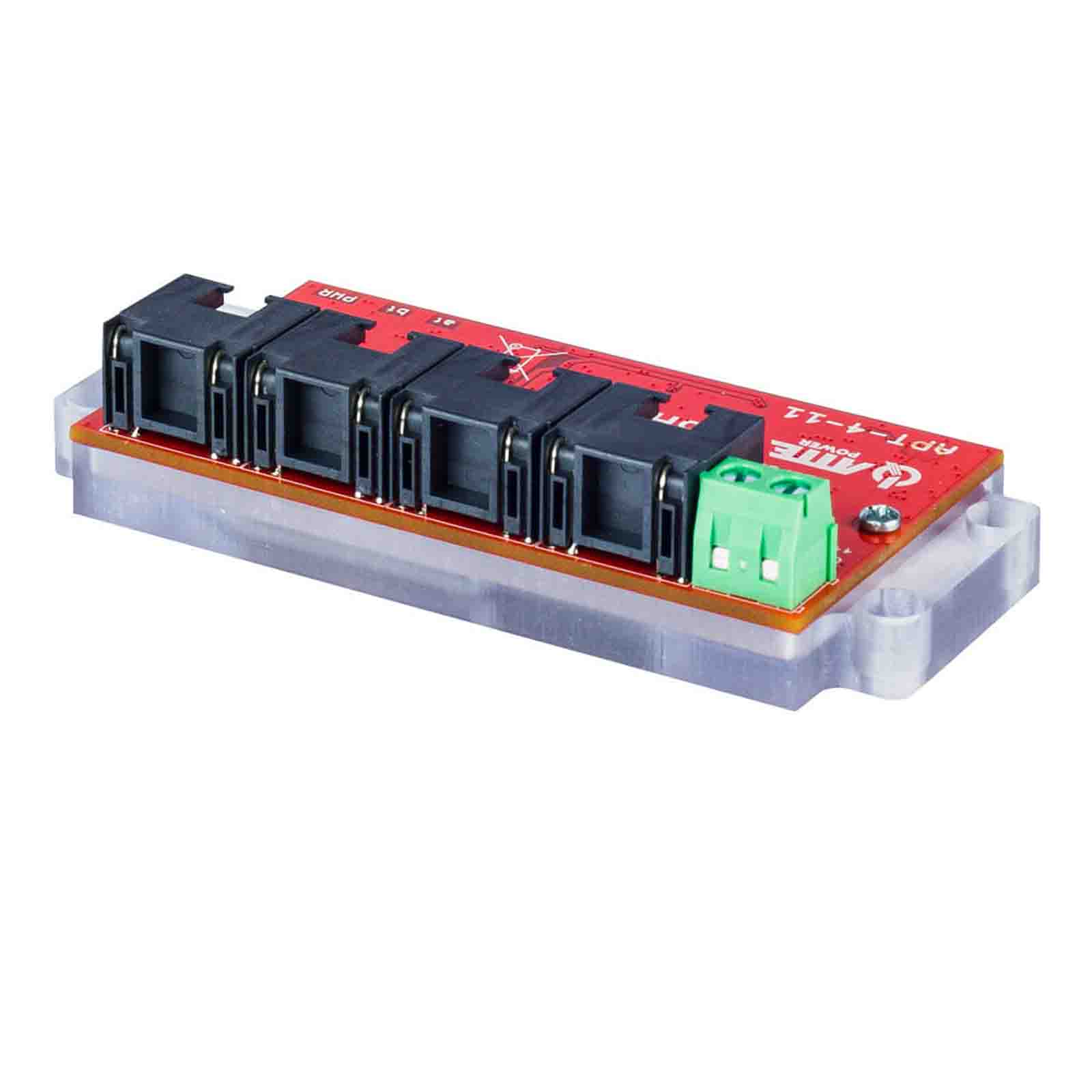

ATTE APT-4-11
ATTE APT-4-11 to niezarządzalny przełącznik sieciowy PoE pracujący jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe
Przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3 at/af/bt jako odbiorniki zasilania PoE oraz IEEE 802.3 at/af na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów 2-4 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.
Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE. Moc przesyłana pojedynczym przewodem UTP może być wyższa niż ta specyfikowana w standardach IEEE 802.3.at/af, dzięki czemu pojedyncza gałąź zasilania obsługuje kilka kamer IP.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.
Najważniejsze cechy:
- miniaturowa konstrukcja umożliwia montaż w podstawie kamery
- zasilany z innego switcha PoE w standardzie 802.3at, 802.3af. 802.3bt60 lub Passive (port PoE IN)
- możliwość zasilania do 3 odbiorników PoE 802.3at/af
- do 60W sumarycznej mocy
- zasilanie kaskadowe (jeden switch zasila kolejne)
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- bardzo niski pobór mocy (< 0,3 W)
- sekwencyjny start wyjść PoE
|
Port PoE IN
|
LAN 1 PoE 802.3af/at/bt60, PoE Passive |
|
Porty PoE OUT
|
LAN 2 ... LAN 4 PoE 802.3af/at |
|
Porty LAN 10/100Mbps
|
LAN 1 ... LAN 4 |
|
Porty LAN + PoE OUT 10/100Mbps
|
LAN 2 ... LAN 4 |
|
Napięcie wejściowe
|
44 ... 58 V |
|
Napięcie wyjściowe PoE
|
Vout = Vin |
|
Pobór mocy
|
0,3 W |
|
Kontrola zasilania na wyjściu
|
Autonegocjacja |
|
Zabezpieczenia przepięciowe
|
LAN 1 ... LAN 4 |
|
Zabezpieczenia przeciążeniowe
|
LAN 2 ... LAN 4 Zabezpieczenie nadprądowe 0,7 A |
|
Sygnalizacja zasilania
|
LED PWR - zasilanie |
|
Sygnalizacja PoE
|
LAN 2 ... LAN 4 (żółta) - obecność zasilania PoE |
|
Sygnalizacja transmisji
|
LAN 1 ... LAN 4 (zielony) - link i transmisja danych |
|
Zakres temperatur pracy
|
-25°C...+65°C |
|
Wymiary (S x W x G)
|
78(93) x 42 x 21 mm |
|
Waga
|
0,044 kg |
|
Stopień ochrony
|
IP20 |
|

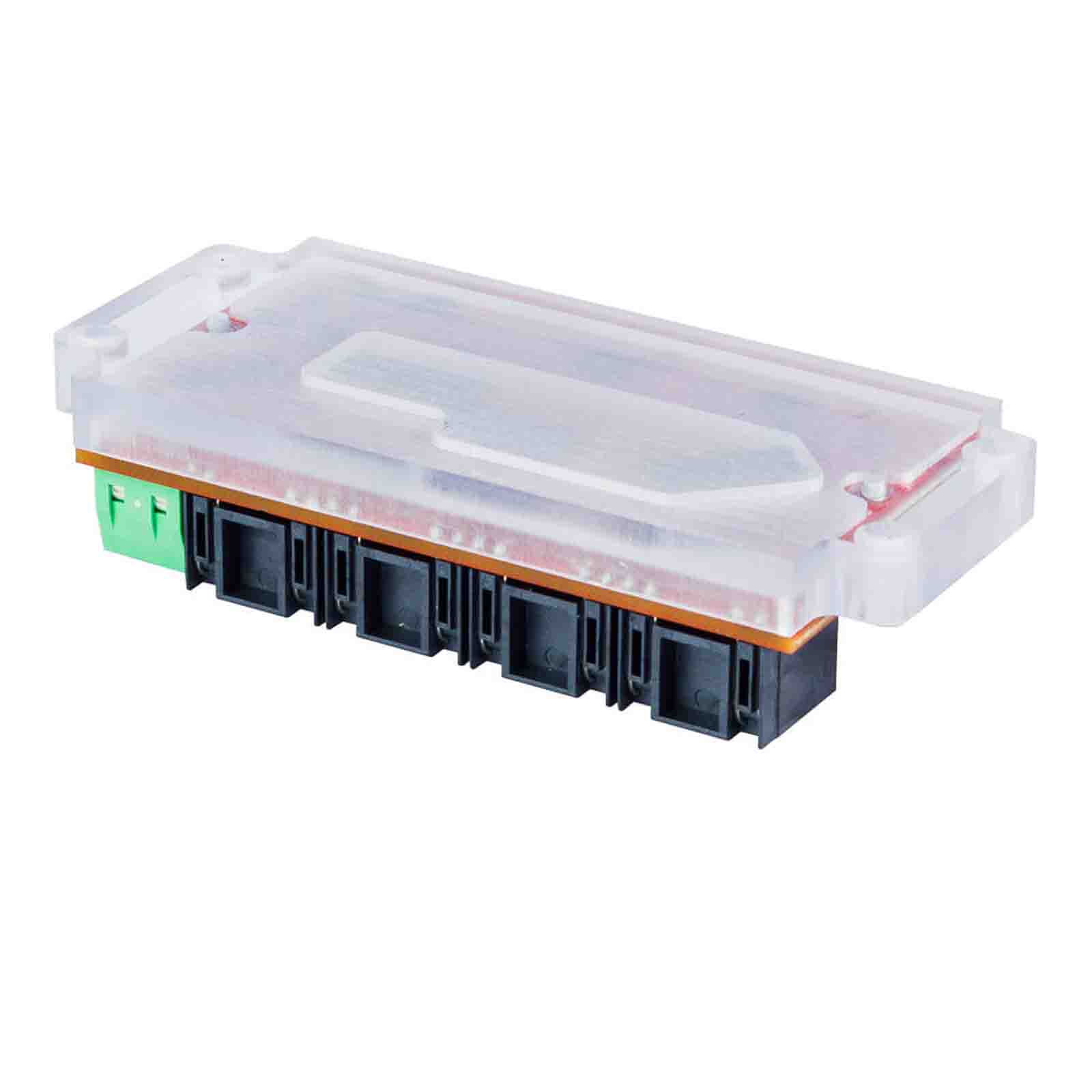

Konstrukcja obudowy
|
Podstawa montażowa |
|
Montaż
|
Kołki montażowe |
