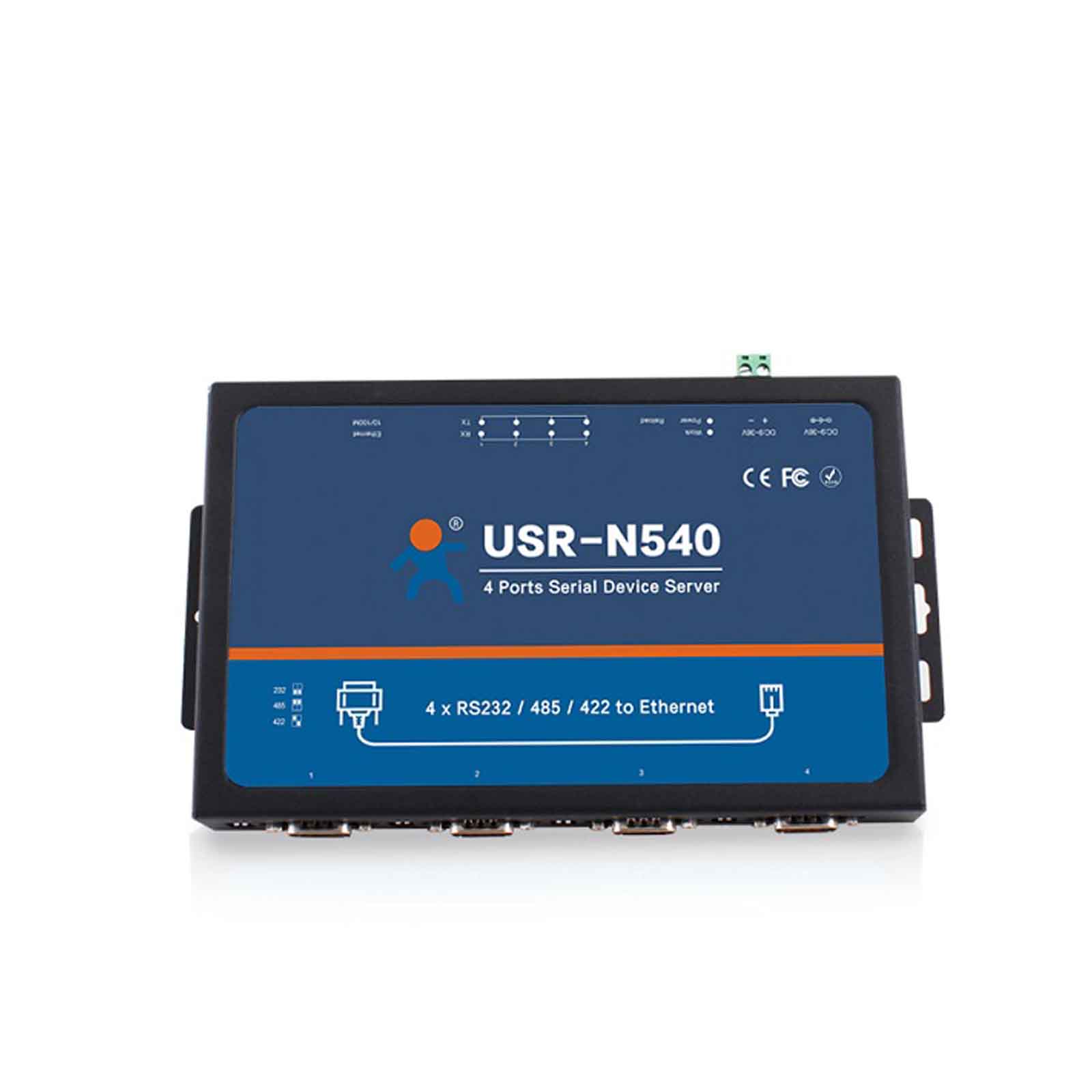

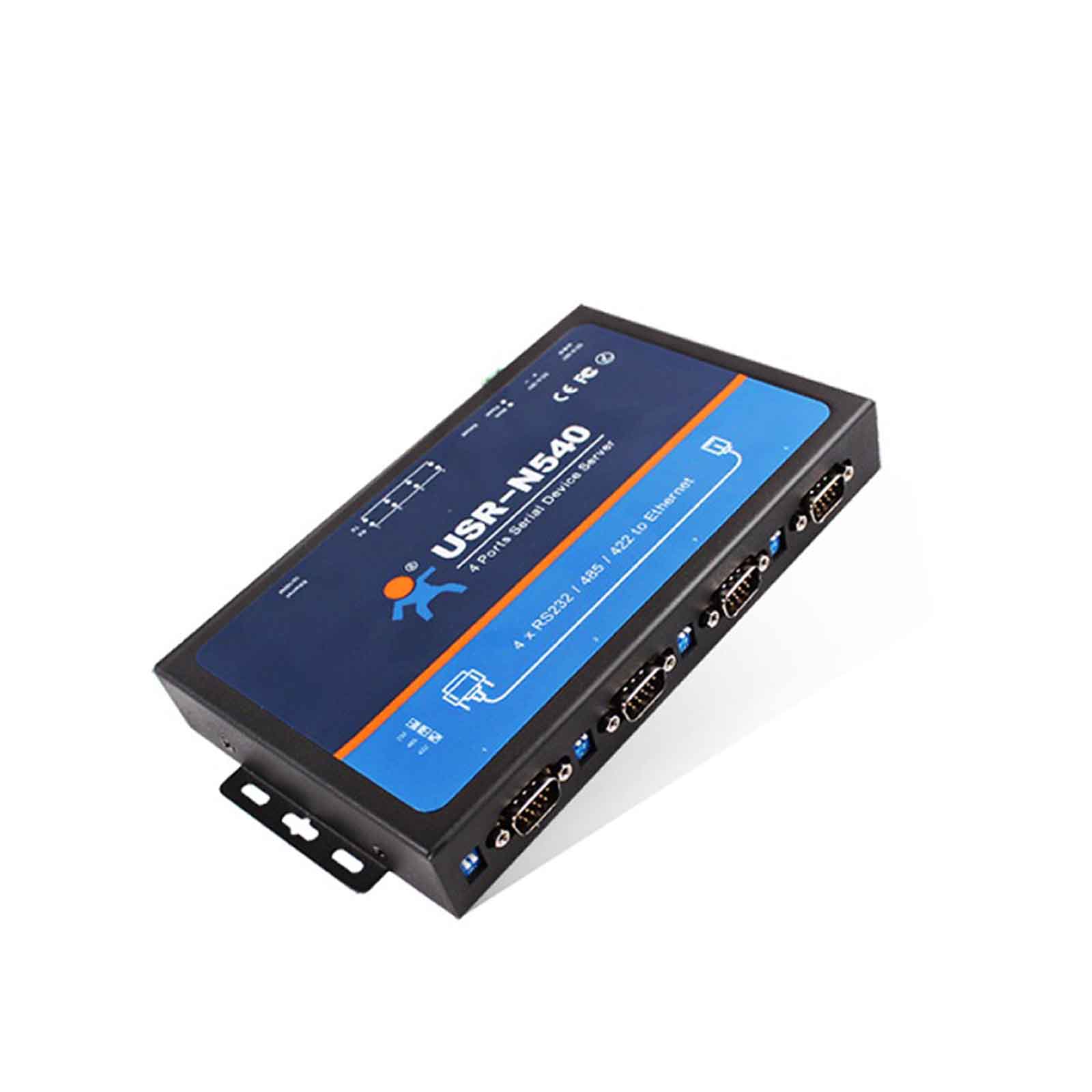

USR-N540

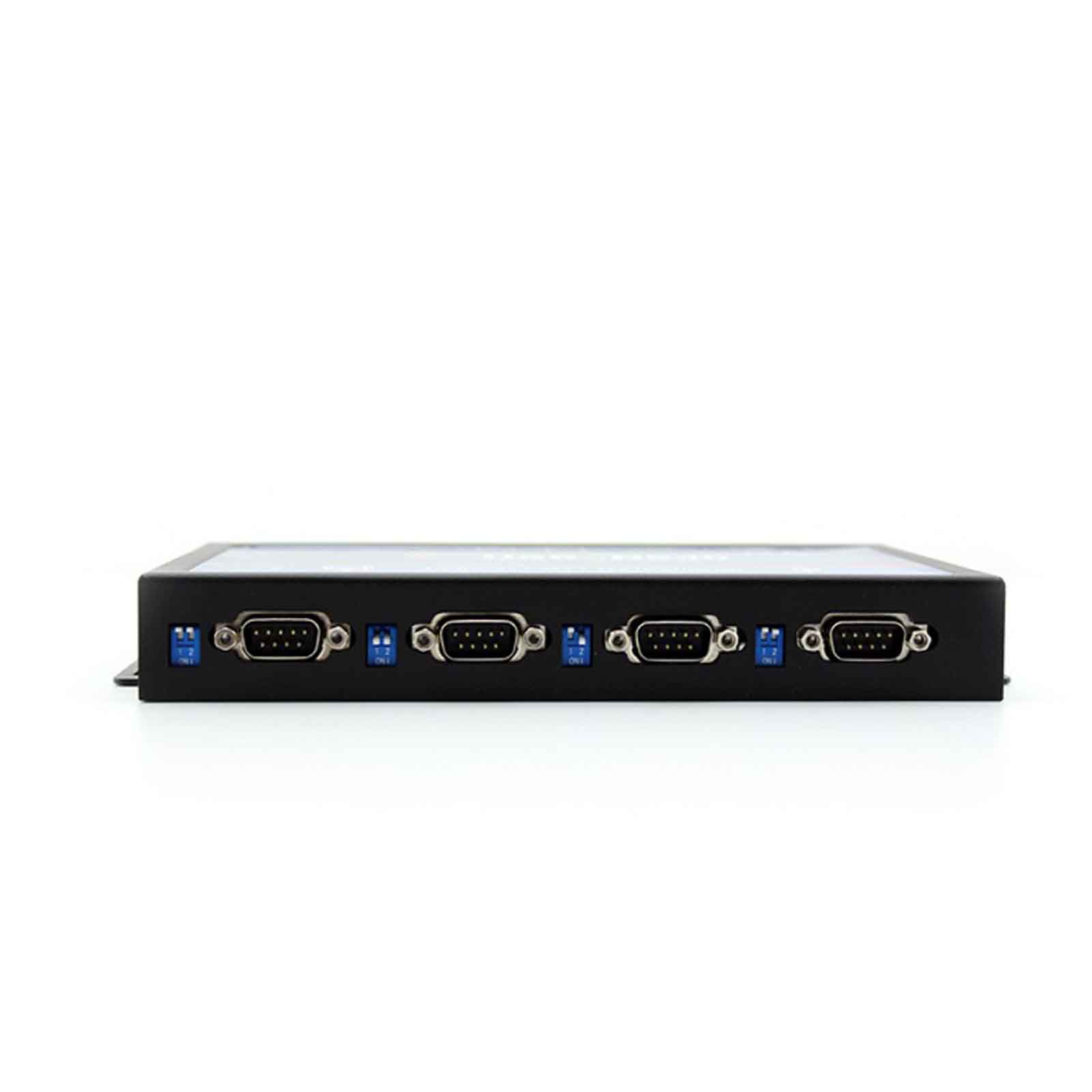

USR-N540 to przemysłowy media konwerter z czterema portami RS485 na LAN w metalowej obudowie. Wybór rodzaju portu odbywa się poprzez odpowiednie ustawienie przełączników. Urządzenie zapewnia przeźroczystą transmisję danych. Oparty na procesorze Cortex-M4, obsługuje protokół Modbus RTU oraz TCP IP.

Najważniejsze cechy:

4x RS485 obsługa sygnałów RTS/CTS
Każdy z portów może pracować niezależnie
1x Port Ethernet WAN/LAN

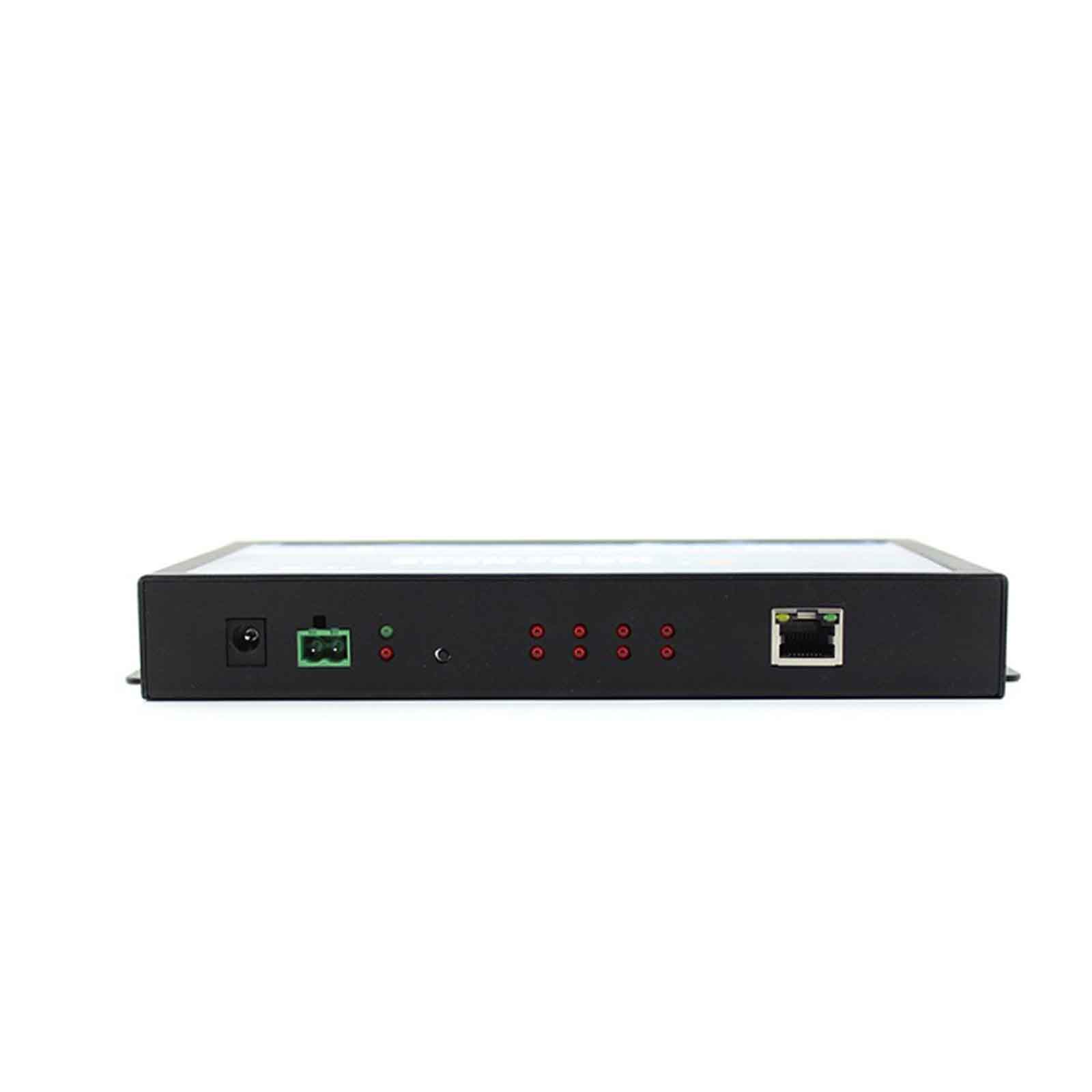

Zasilanie 5-36V - gniazdo zasilacza (5,5/2,1) +przemysłowe gniazdo zasilania
LED: Power, Work, TX, RX
Obsługa DHCP, dynamiczny lub statyczny IP
Konfiguracja poprzez WEBserver
Modbus RTU / Modbus TCP IP
Tryby pracy: TCP Server, TCP Client, UDP Client, UDP Server
Wsparcie flow control CTS/RTS, XON/XOFF
Sprzętowy Watchdog

USR-N540
Processor	ST Cortex-M7
Basic Frequency	400MHz
Flash	128K+4M byte
Ethernet
Port Number	1
Interface Standard	8 pin RJ45
Rate	10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection
Protection	2KV electromagnetism isolation, shell insulation blocking
Network Protocol	IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP,Web socket,httpsd client
Receive Buffer	Max 16k bytes buffer
Serial
Port Number	4 RS485 Ports, can work at the same time)
Interface Standard	RS-485: 2 wire (A+,B-) half-duplex
Data Bits	7,8
Stop Bit	1,2
Parity Bit	Even,Odd
Baud Rate	600bps ~ 921600 bps
Flow Control	XON XOFF
Buffer	Send and receive 2k bytes respectively
Protection	RS-485: anti-static 2KV,lightning protection
RS-485 Pull-up and Pull-Down Resistor	2.2 KΩ
Software
Virtual Serial（USR-VCOM）	Windows 2000 or higher(32 bit/64 bit)
Configuration	Built-in webpage, computer set-up software, serial command
Basic Parameter
Size	222 x 122 x 29 mm (including shell and terminals)
Operating Temp.	-40 ~ 85°C (industry)
Storage Temp.	-40 ~ 85°C, 5 ~ 95% RH (no condensation)
Input Voltage	DC 9 ~ 36V
Working Current	53mA @ 12V
Power	<1W
More
Certificate	CE,FCC,ROHS
