USR-DR502-E

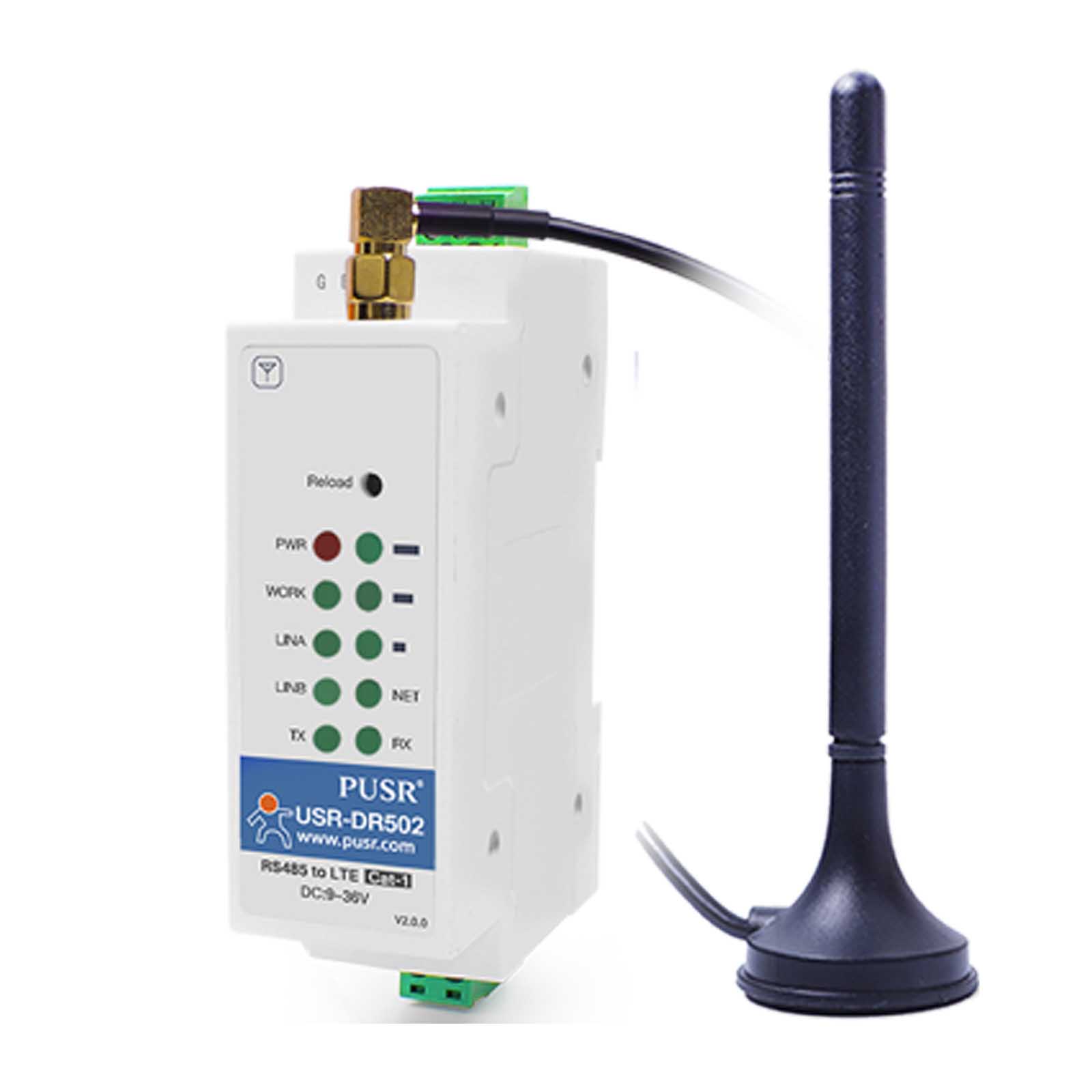

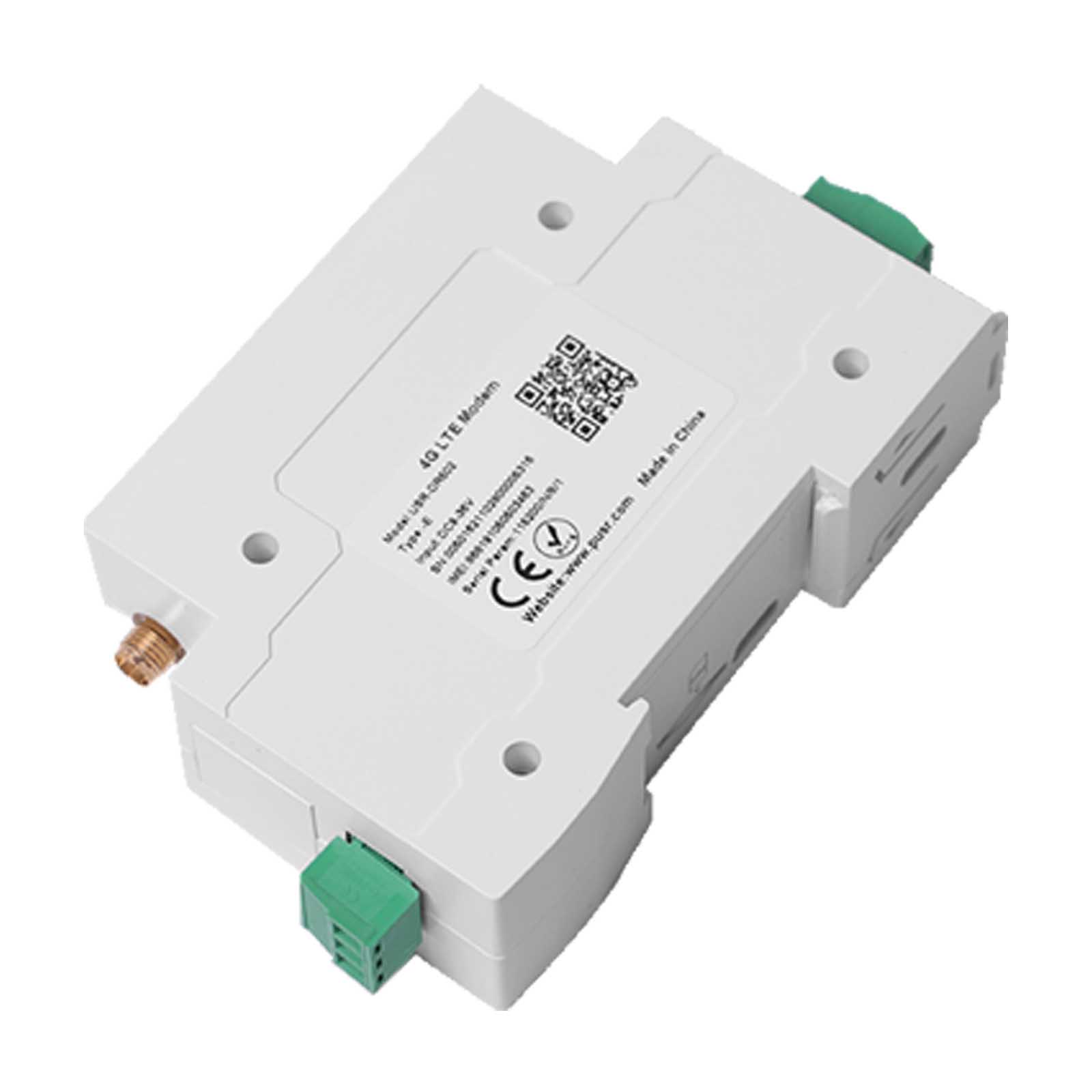

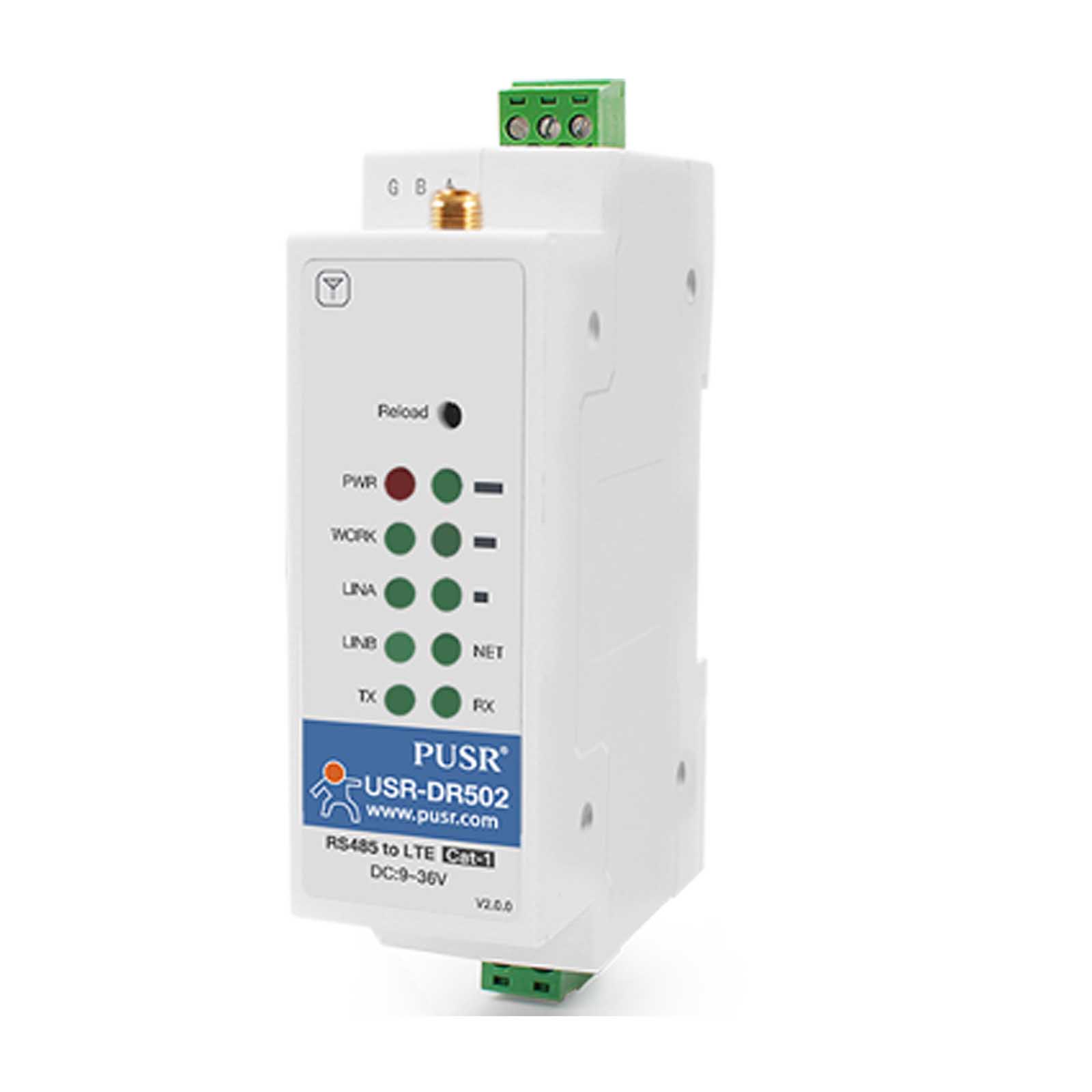

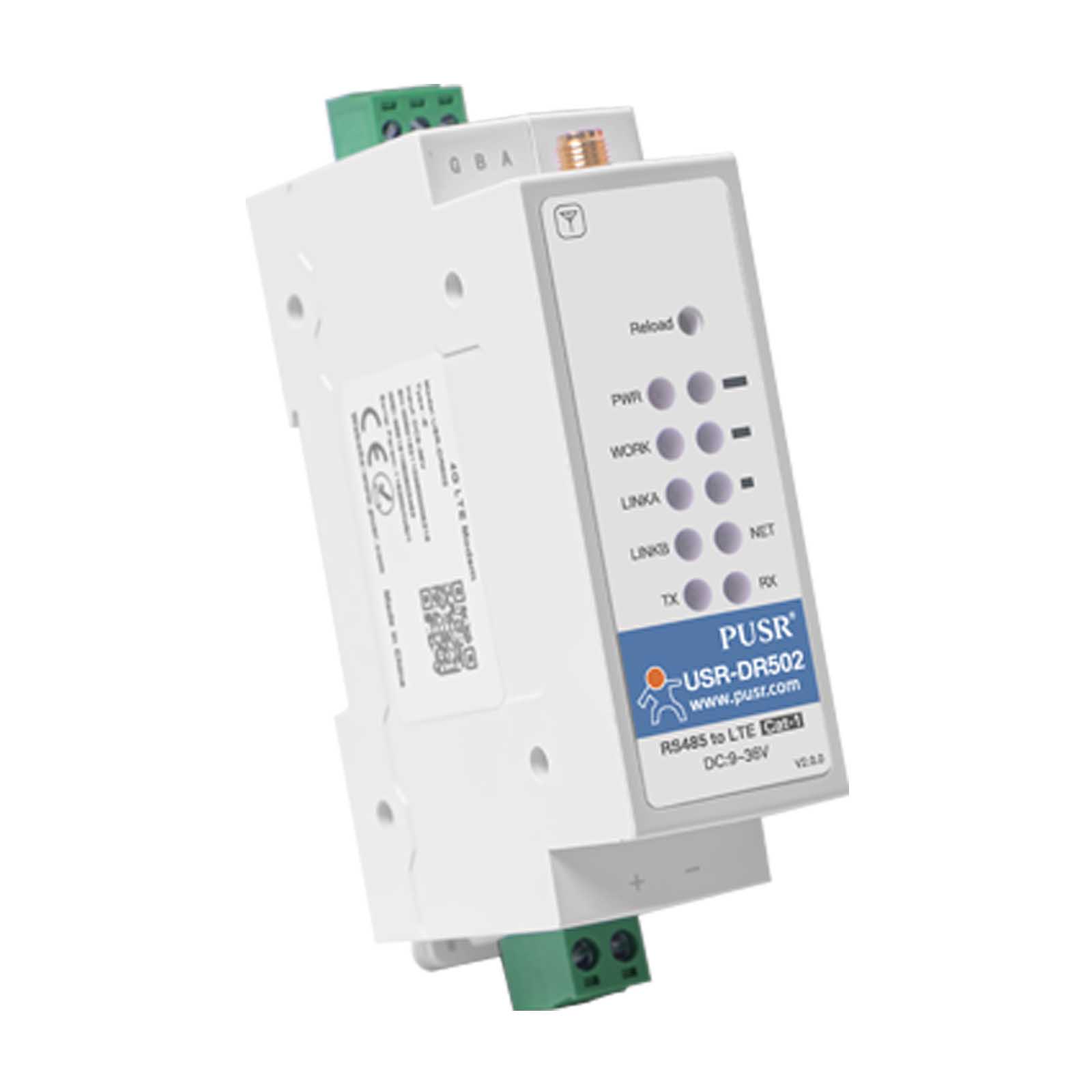

USR-DR502-E to przemysłowy media konwerter z RS485 na modem komunikacyjny 4G LTE kat. 1, który obsługuje LTE i GSM w obudowie do montażu na szynie DIN.

Modem pokrywa główne pasma częstotliwości europejskich operatorów. USR-DR502-E ma doskonałą funkcję oprogramowania, obsługuje przezroczystą transmisję TCP/UDP, transmisję SMS, tryb klienta HTTPD i konfigurację AT command. Ponadto jest prosty w konfiguracji, ma wysoką niezawodność i wbudowany watchdog sprzętowy, obsługuje aktualizację FOTA. Modem przemysłowy na szynę DIN USR-DR502-E przyjmuje zaciski zasilania szerokonapięciowego, wygodne w użyciu dla klientów.

Najważniejsze cechy:

Wyposażony w sieć CAT-1, szybkość pobierania 10 Mb/s, szybkość wysyłania 5 Mb/s, spełniająca 80% scenariuszy aplikacji transmisji danych
Niskie opóźnienie w milisekundach
Wiele trybów, obsługuje LTE kat. 1 i GPRS
Szeroki zasięg, wysoka stabilność w oparciu o istniejącą sieć 4G
Szeroki zakres zasilania 9-36V
Obsługuje przezroczystą transmisję TCP/UDP, HTTPD i SMS
Każde gniazdo obsługuje buforowanie 20 pakietów danych portu szeregowego, każdy pakiet ma rozmiar do 4K
Obsługuje konfigurację parametrów za pomocą polecenia sieciowego, szeregowego i SMS AT
Obsługuje geolokalizację stacji bazowej i funkcję NTP
Obsługa szerokiego napięcia zasilania 9 ~ 36 V
Wiele lampek kontrolnych, wygodnych i dokładnych, aby sprawdzić stan urządzenia
TCP /UDP/IPV4/IPV6/HTTP/MQTT/DNS/SSL/TLS
Obsługa chmury: MQTT przez AWS IOT, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT itp.
EFT/Surge IEC 61000-4-5 poziom 3
ESD IEC 61000-4-2 poziom 3
Watchdog sprzętowy
Aktualizacja FTP i samodzielna aktualizacja FOTA
Protokół dystrybucji gniazd

Pasma częstotliwości:

LTE FDD: B1/B3/B7/B8/B20/B28
GSM: 900/1800MHz

Moc TX:

GSM: 900MHz: 33dBm±2dB
GSM: 1800MHz: 30dBm±2dB
FDD: B1/3/7/8/20/28: 23dBm±2dB

Czułość Rx:

GSM: 900 MHz: -109,5 dBm
GSM: 1800MHz:-108dBm
FDD:B1/3/20:-98dBm
FDD:B7:-97,5dBm
FDD:B8/B28:-98,5dBm

Szybkość transmisji:

LTE FDD Rel.13: 10 Mb/s DL / 5 Mb/s UL
GPRS: 85,6 Kb/s DL / 85,6 Kb/s UL (wieloszczelinowa klasa 12)

Interfejsy:

UART: RS485 (3PIN)
USB: 2.0
USIM: 3,0 V/1,8 V, MicroSIM
RF: Wskaźniki SMA: MOC, PRACA, SIEĆ, ŁĄCZE, RSSI
Przeładuj: przycisk
Montaż na szynie DIN

Oprogramowanie:

TCP/UDP/IPV4/IPV6/HTTP/MQTT/DNS
ECM/RNDIS/PPP
FOTA/VoLTE/NTP/FTP
SMS: MO/MT Tryby tekstowe i PDU
Transmisja przezroczysta TCP/UDP/HTTPD/SMS Tryb CMD, operacja polecenia AT
Dystrybucja gniazd
Protokół Geolokalizacja stacji bazowej

Specyfikacja sprzętu:

Zasilanie: 9~36V
Wymiary: 28 x 64,7 x 109,7 mm
Temperatura robocza: -30 ℃ ~ + 75 ℃
Temperatura przechowywania: -40 ℃ ~ + 85 ℃
Wilgotność względna: 5% ~ 95% (bez kondensacji)

UART:

Pamięć podręczna: 20 pakietów, maksymalnie 4096 bpp
Szybkość transmisji: 600 ~ 230400 bps
Parzystość: NONE/ODD/EVEN
Dane: 8
Stop: 1/2

Certyfikaty:

CE/RoHS

USR-DR502-E
Kategoria LTE	LTE kat.1
Pasma
LTE FDD	B1/B3/B7/B8/B20/B28
GSM/GPRS/EDGE	900/1800MHz
Szybkość transmisji
LTE FDD Rel.13	10 Mb/s DL 5 Mb/s UL
GPRS	85.6 Kb/s DL 85.6 Kb/s UL
Moc TX
FDD	B1/3/7/8/20/28 23dBm±2dB
GSM	900MHz 33dBm±2dB
GSM	1800MHz 30dBm±2dB
Czułość Rx
GSM	900MHz -109.5dBm
GSM	1800MHz -108dBm
FDD	B1/3/20 -98dBm
FDD	B7 -97.5dBm
FDD	B8/B28 -98.5dBm
Parametry szeregowe
Ilość	1x RS485 (Terminal)
Data Bits	8
Stop Bits	1,2
Parity Bits	NONE, ODD, EVEN
Baud Rate	1200～230400
Interfejsy
SIM/USIM	1.8V/3V (with slot)
Antena	SMA żeńskie
USB	USB 2.0
LED	POWER, WORK, NET, LINK, RSSI
Reload	Button
Reset	/
Specyfikacja
Napięcie wejściowe	9V～36V
Pobór mocy	＜3W
Złącze	Zacisk
Materiał obudowy	Plastik ABS
Wymiary	44.5 x 31.8 x 13.94 mm
Temp. pracy	-30℃～+75℃
Temp. przechowywania	-40℃～85℃
Wilgotność pracy	5%～95%
Wilgotność przechowywania	5%～95%
Software
Protokoły	TCP/UDP/IPV4/IPV6/ /DNS/HTTP/MQTT/SSL/TLS
RNDIS	Default Close
Serial to network	4 sockets, default A
SMS	PDU/TEXT
Konfiguracja	Serial, Net, SMS AT commands
Cache	20 pakietów x 4K Bytes
Packaging mechanism
Packaging time	10~500 ms, default 50 ms
Packaging length	5～65535 bytes, defalut 1024 bytes
Inne
Tool	USR-Cat1Configuration Utility
Certyfikaty	CE, RoHS
