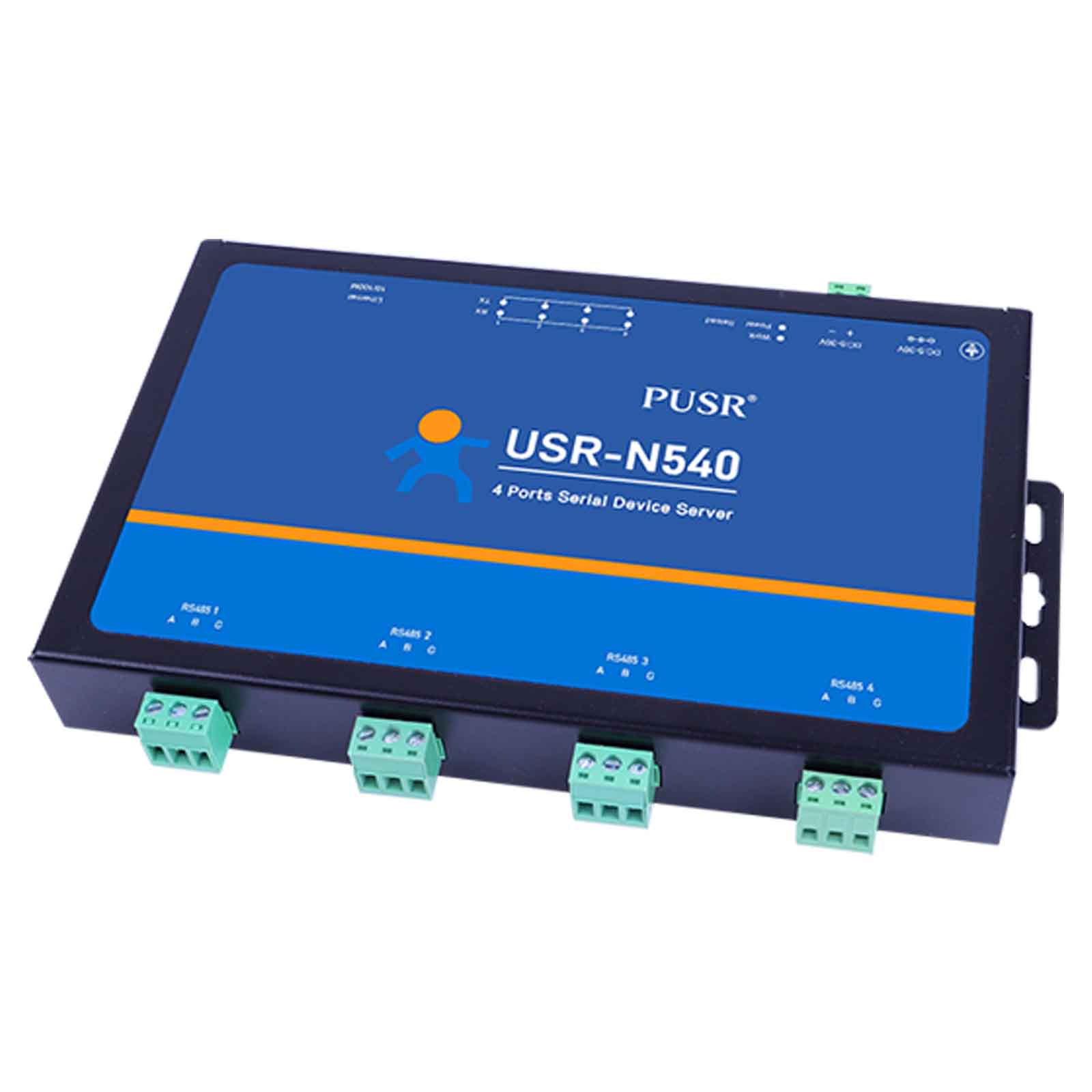

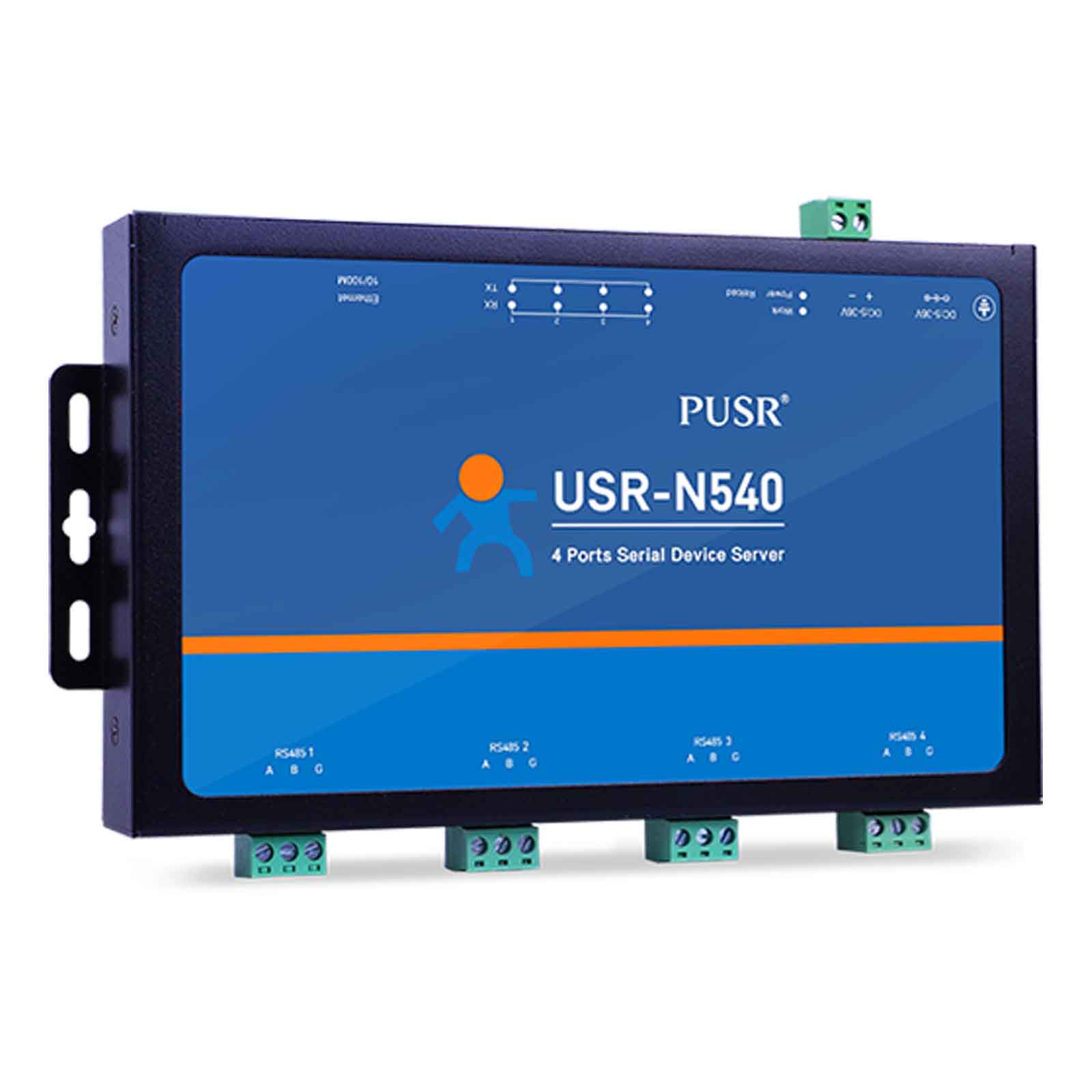

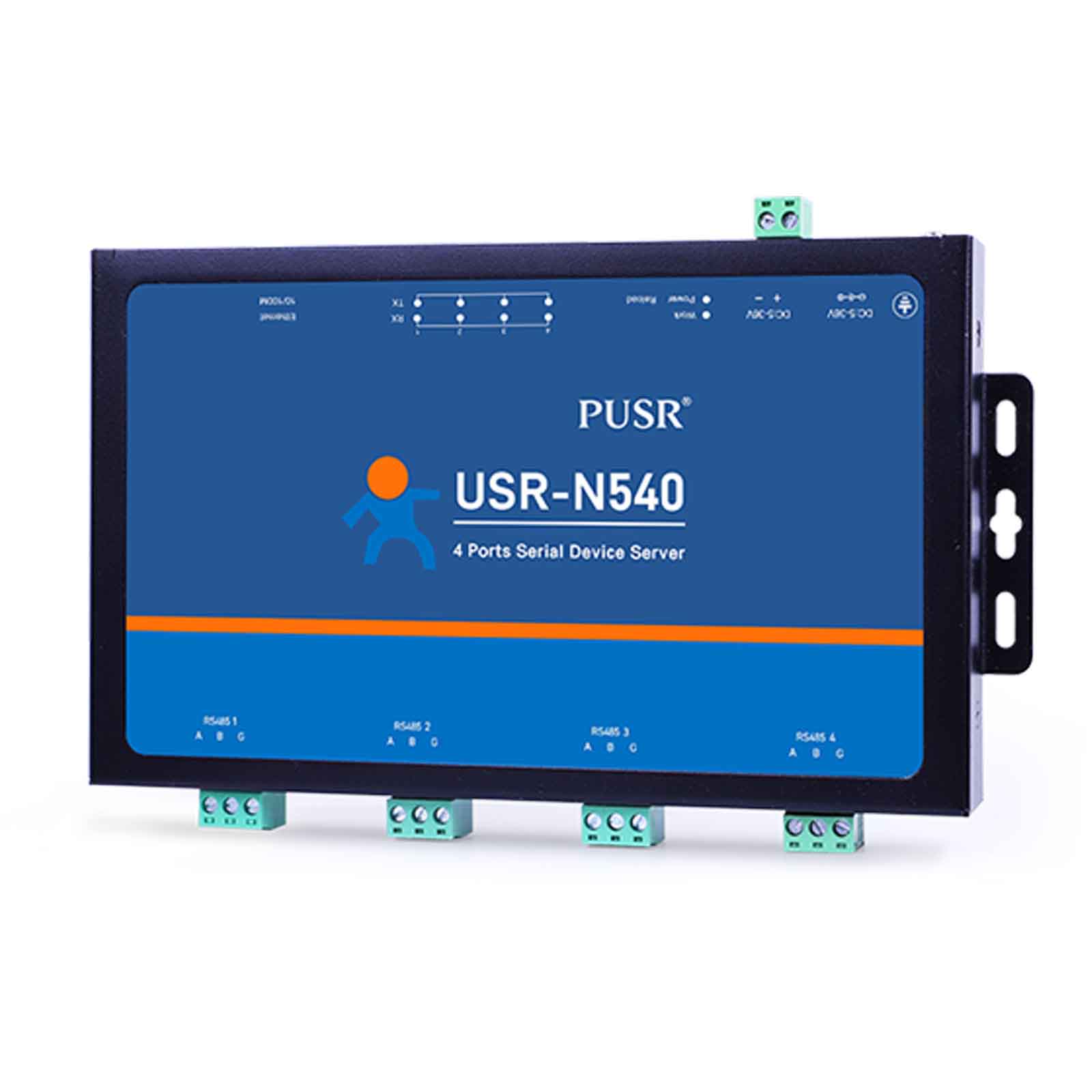

USR-N540-H7-4

USR-N540-H7-4 to przemysłowy media konwerter z czterema portami RS485 na LAN w metalowej obudowie. Urządzenie zapewnia przeźroczystą transmisję danych. Oparty na procesorze Cortex-M4, obsługuje protokół Modbus RTU oraz TCP IP.

Przetwarzanie brzegowe

N540 aktywnie wykonuje zbieranie danych i wewnętrzne obliczenia, a następnie przesyła je do platformy w chmurze za pomocą dostosowanego formatu Json. Bramy przetwarzania brzegowego mogą skutecznie odciążyć serwer.

Szyfrowanie transmisji danych

Obsługuje szyfrowanie SSL/TLS w trybie klienta TCP, klienta HTTP i MQTT. Obsługuje dwukierunkowe uwierzytelnianie za pomocą certyfikatów.

Bramka Modbus

Transfer między protokołem Modbus RTU i Modbus TCP, obsługa odpytywania wielu hostów Modbus. Obsługa do 128 punktów danych do gromadzenia danych i mapowania adresów Modbus.

Najważniejsze cechy:

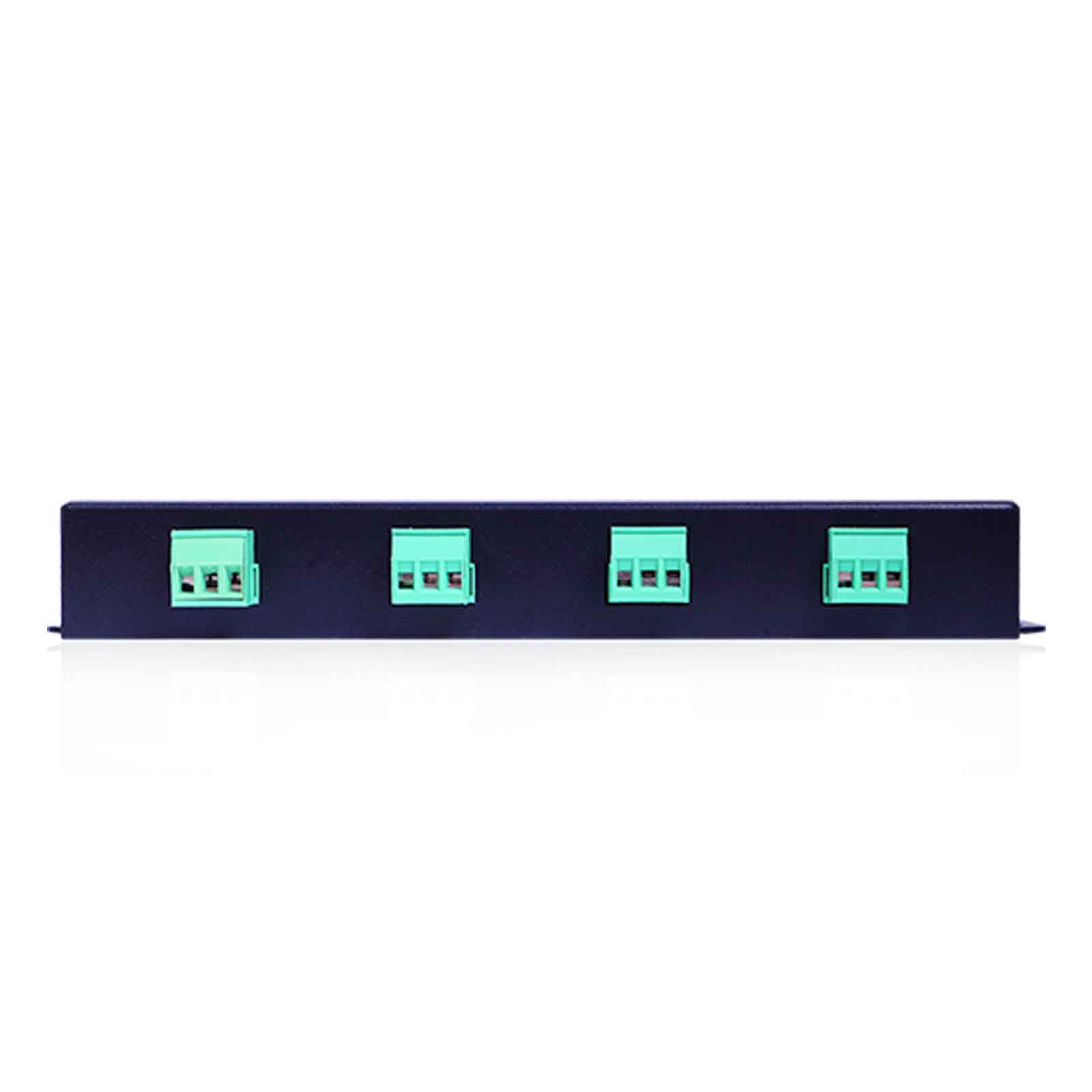

4x RS485 obsługa sygnałów RTS/CTS

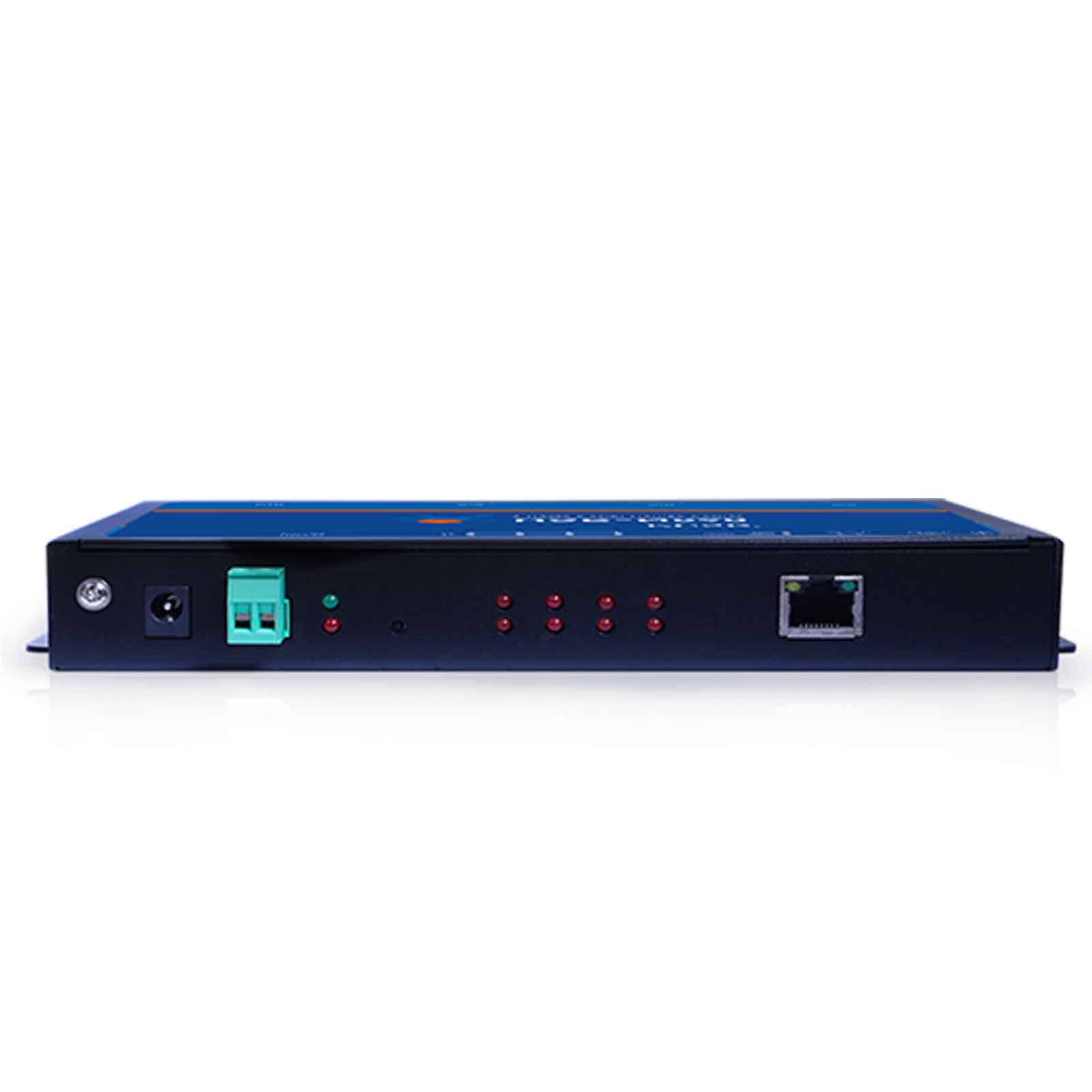

1x Port Ethernet WAN/LAN
Zasilanie 9-36V - gniazdo zasilacza (5,5/2,1) +przemysłowe gniazdo zasilania
Wysoka niezawodność i stabilność: EFT-IEC61000-4-4 poziom 3 (±2 kV), wbudowany sprzętowy układ nadzorujący, ESD-IEC61000-4-2 poziom 4
Nadmiarowe zasilanie
Obsługa DHCP, dynamiczny lub statyczny IP
Obsługa chmury: MQTT przez AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT itp
Modbus RTU / Modbus TCP IP
Szyfrowanie SSL/TLS w trybach klienta TCP, klienta HTTP i MQTT
Obsługa: TCP Server, TCP Client, UDP Client, UDP Server, https Client, Virtual COM
Wsparcie flow control CTS/RTS, XON/XOFF
Sprzętowy Watchdog

USR-N540-H7-4
Processor	ST Cortex-M7
Basic Frequency	400MHz
Flash	128K+4M byte
Ethernet
Port Number	1
Interface Standard	8 pin RJ45
Rate	10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection
Protection	2KV electromagnetism isolation, shell insulation blocking
Network Protocol	IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP,Web socket,httpsd client
Receive Buffer	Max 16k bytes buffer
Serial
Port Number	4 RS485 Ports, can work at the same time)
Interface Standard	RS-485: 2 wire (A+,B-) half-duplex
Data Bits	7,8
Stop Bit	1,2
Parity Bit	Even,Odd
Baud Rate	600bps ~ 921600 bps
Flow Control	XON XOFF
Buffer	Send and receive 2k bytes respectively
Protection	RS-485: anti-static 2KV,lightning protection
RS-485 Pull-up and Pull-Down Resistor	2.2 KΩ
Software
Virtual Serial（USR-VCOM）	Windows 2000 or higher(32 bit/64 bit)
Configuration	Built-in webpage, computer set-up software, serial command
Basic Parameter
Size	222 x 122 x 29 mm (including shell and terminals)
Operating Temp.	-40 ~ 85°C (industry)
Storage Temp.	-40 ~ 85°C, 5 ~ 95% RH (no condensation)
Input Voltage	DC 9 ~ 36V
Working Current	53mA @ 12V
Power	<1W
More
Certificate	CE,FCC,ROHS
Warranty	2 years
