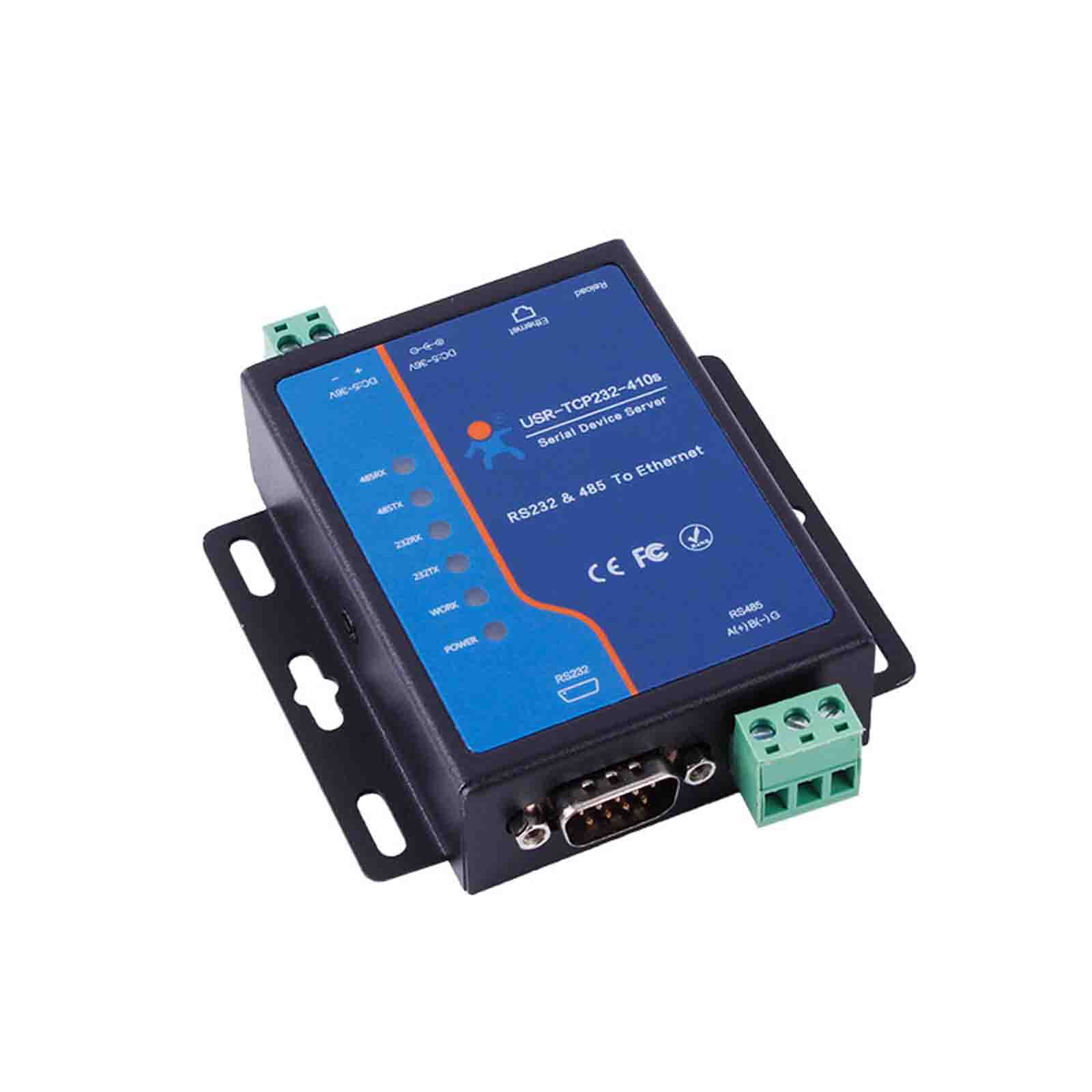

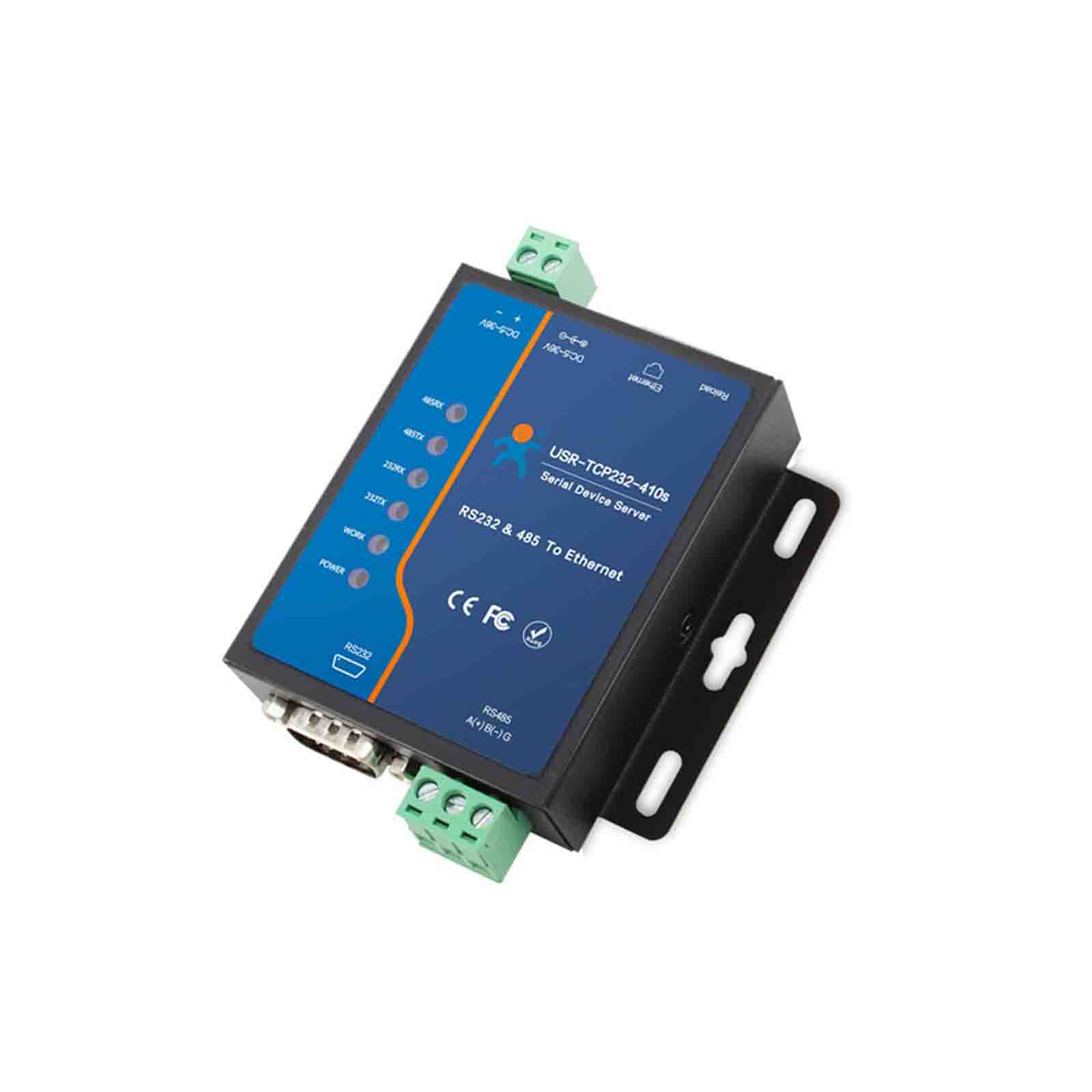

USR-TCP232-410s
USR-TCP232-410s to przemysłowy media konwerter RS232/RS485 na LAN w metalowej obudowie. Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokół Modbus RTU oraz TCP IP. Urządzenie jest oparte na rozwiązaniu TI Cortex M4, dzieki czemu przetwarzanie sygnału jest bardziej wydajne i niezawodne.
Pakiet rejestracyjny + dwukierunkowy pakiet Heartbeat + Keep AliveGdy usr-tcp232-410S działa jako klient TCP, automatycznie wysyła wstępnie zarejestrowane pakiety do serwera TCP w celu zidentyfikowania tego TCP. Sieć + pakiet pulsu portu szeregowego + Keep Alive, aktywne utrzymywanie połączenia pulsu z terminalami urządzeń i serwerami, zapewnianie stabilności systemu.
Monitorowanie sieci przeciwpożarowej
USR-TCP232-410S komunikuje się z portem szeregowym RS232 / 485 elektrycznego alarmu pożarowego i szybko przesyła informacje o alarmie do platformy chmurowej, aby przypomnieć personelowi o konieczności wyeliminowania pożaru.
Inteligentne urządzenia oświetleniowe w fabrykach i monitoringu kopalni
Tradycyjne urządzenia oświetleniowe w fabrykach i kopalniach są w większości kontrolowane przez ludzi i nie są w stanie zrealizować powiązania między produkcją a monitorowaniem i prowadzą do marnowania energii. USR-TCP232-410S komunikuje się z szeregowym sprzętem oświetleniowym przez sieć, jest wygodny do sterowania oświetleniem i może inicjować zgłaszanie błędów sprzętu.
Monitorowanie systemu zaopatrzenia w wodę
Ostatnio komunikacja hoc sieci wodociągowej nadal opiera się na komunikacji szeregowej i nadaje się tylko do pracy z jedną maszyną i ograniczoną odległością transmisji, przez co konserwacja systemu jest trudna. USR-TCP232-410s obsługuje port szeregowy do sieci, monitoruje pracę sprzętu w trybie serwera TCP w dowolnym momencie.
Najważniejsze cechy:
- 1x konwerter RS232 i 1x RS485 Modbus na Ethernet
- 1x konwerter RS232 i 1x RS485 Modbus na Ethernet
- Zasilacz akceptuje szeroki zakres napięcia wejściowego DC 5-36V
- Obsługa serwera/klienta TCP, serwera/klienta UDP, klienta https, wirtualnego COM
- Obsługa Modbus RTU do Modbus TCP
- Obsługa kontroli przepływu CTS/RTS, XON/XOFF
- Obsługa 1x portu szeregowego RS-232,1 RS-485 do 1x samodostosowującego się interfejsu Ethernet 10/100Base-T (X)
- Konfiguracja za pośrednictwem strony serwera WWW, poleceń AT i narzędzia Windows
|
USR-TCP232-410s
|
|
Processor
|
Cortex-M4 |
|
Basic Frequency
|
120MHz |
|
Flash
|
512K byte |
|

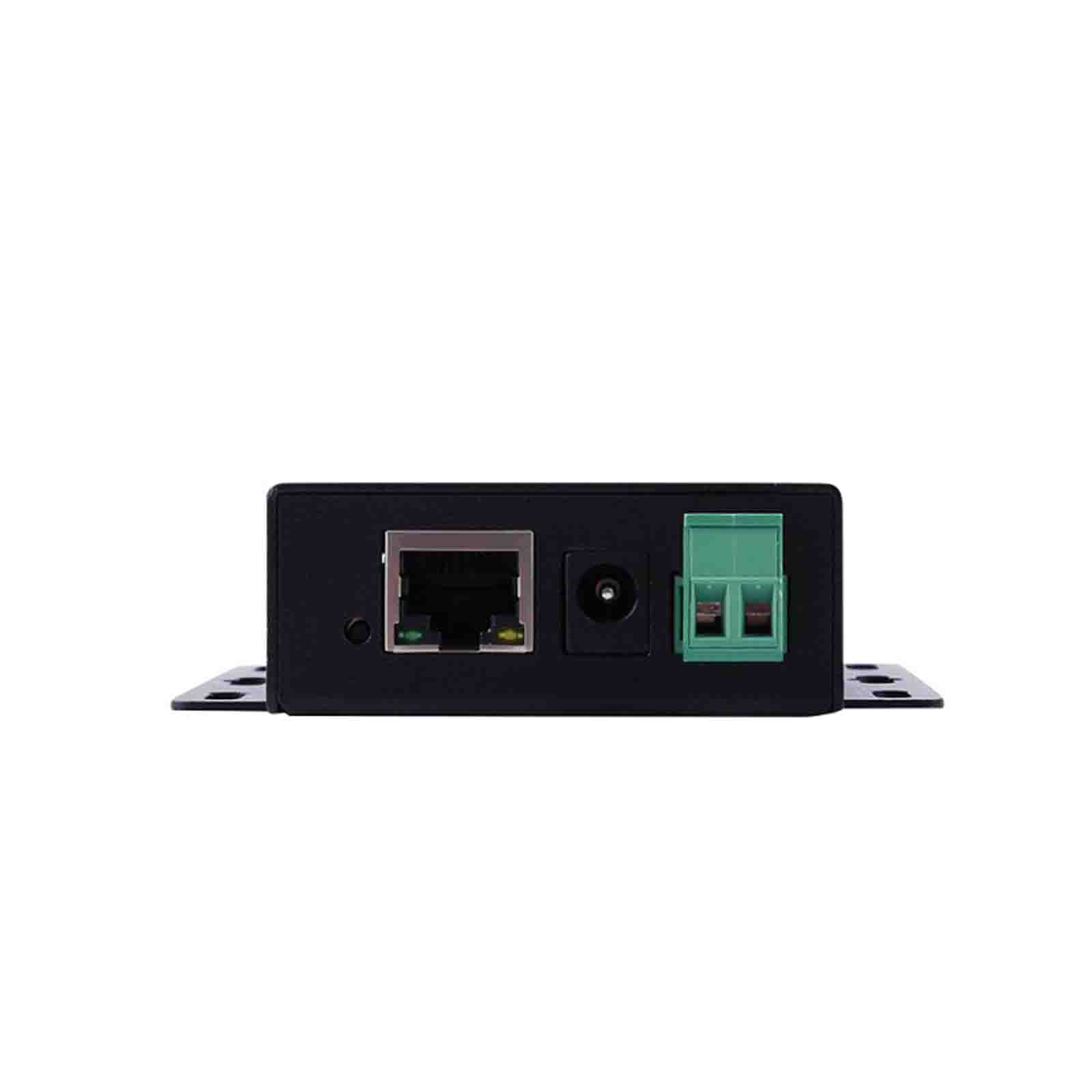

Ethernet
|
|
Port Number
|
1 |
|
Interface Standard
|
RJ45 |
|
Rate
|
10/100 Mbps MDI/MDIX, auto switch between cross and direct connection |
|
Protection
|
2KV electromagnetism isolation, shell insulation blocking |
|
Network Protocol
|
IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP, Web socket, httpsd client |
|
Receive Buffer
|
Max 16k bytes buffer |
|

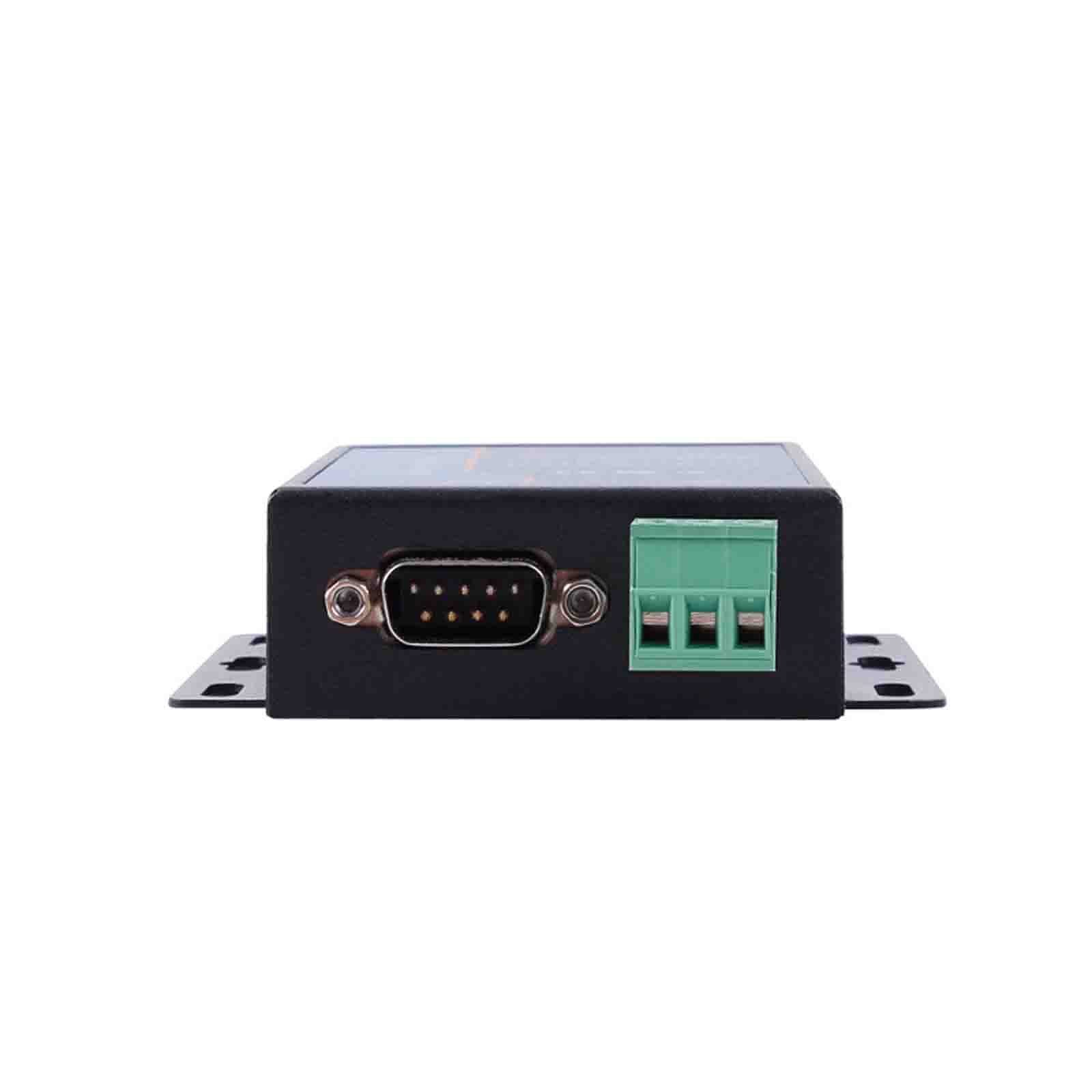

Serial
|
|
Port Number
|
2 (1*RS-232, 1*RS-485, can work at the same time) |
|
Interface Standard
|
RS-232: DB9 pin type, RS-485: 3 wire (A+, B-, G) |
|
Data Bits
|
5, 6, 7, 8 |
|
Stop Bit
|
1, 2 |
|
Check Bit
|
None, Even, Odd, Space, Mark |
|
Baud Rate
|
RS-232: 600 bps ~ 230K bps, RS-485: 600 bps ~ 1M bps |
|
Flow Control
|
RTS/CTS |
|
Buffer
|
Send and receive 2k bytes respectively |
|
Protection
|
RS-485: anti-static 2KV, lightning protection |
|
RS-485 Pull-up and Pull-Down Resistor
|
2.2 KΩ |
|
Software
|
|
Virtual Serial（USR-VCOM）
|
Windows 2000 or higher (32 bit/64 bit) |
|
Configuration
|
Built-in webpage, computer set-up software, serial command |
|
Basic Parameter
|
|
Size
|
80 x 62 x 24 mm |
|
Operating Temp.
|
-40 ~ 85°C |
|
Storage Temp.
|
-45 ~ 105°C, 5 ~ 95% RH |
|
Input Voltage
|
DC 5 ~ 36V |
|
Working Current
|
86.5mA(aver)@ 5V 44.3mA(aver)@ 12V |
|
Power
|
<1W |
|
More
|
|
Certificate
|
CE,FCC,ROHS |
|
Warranty
|
2 years |
|
Accessory
|
5V1A high-quality power supply, serial line, cable |
