USR-N668

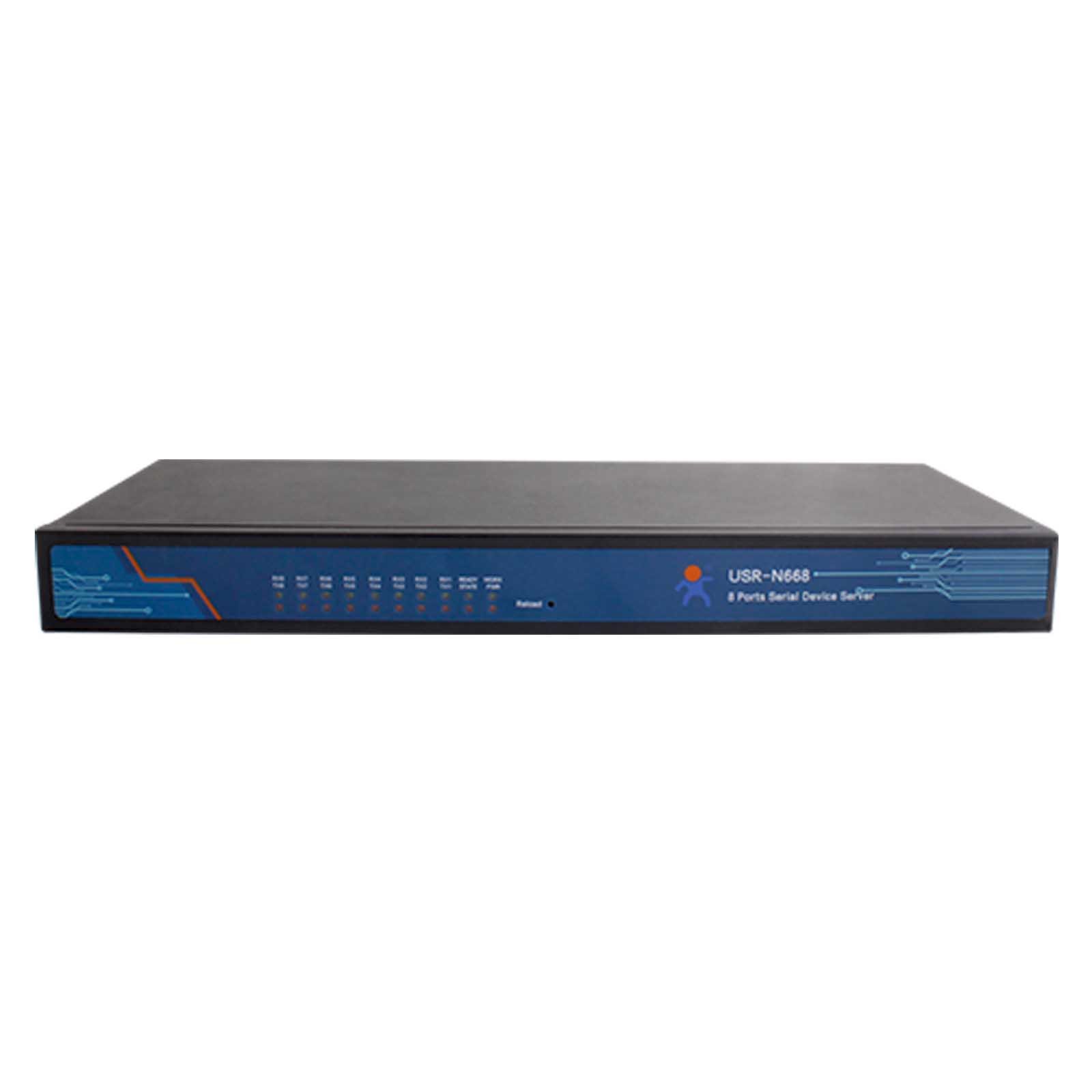

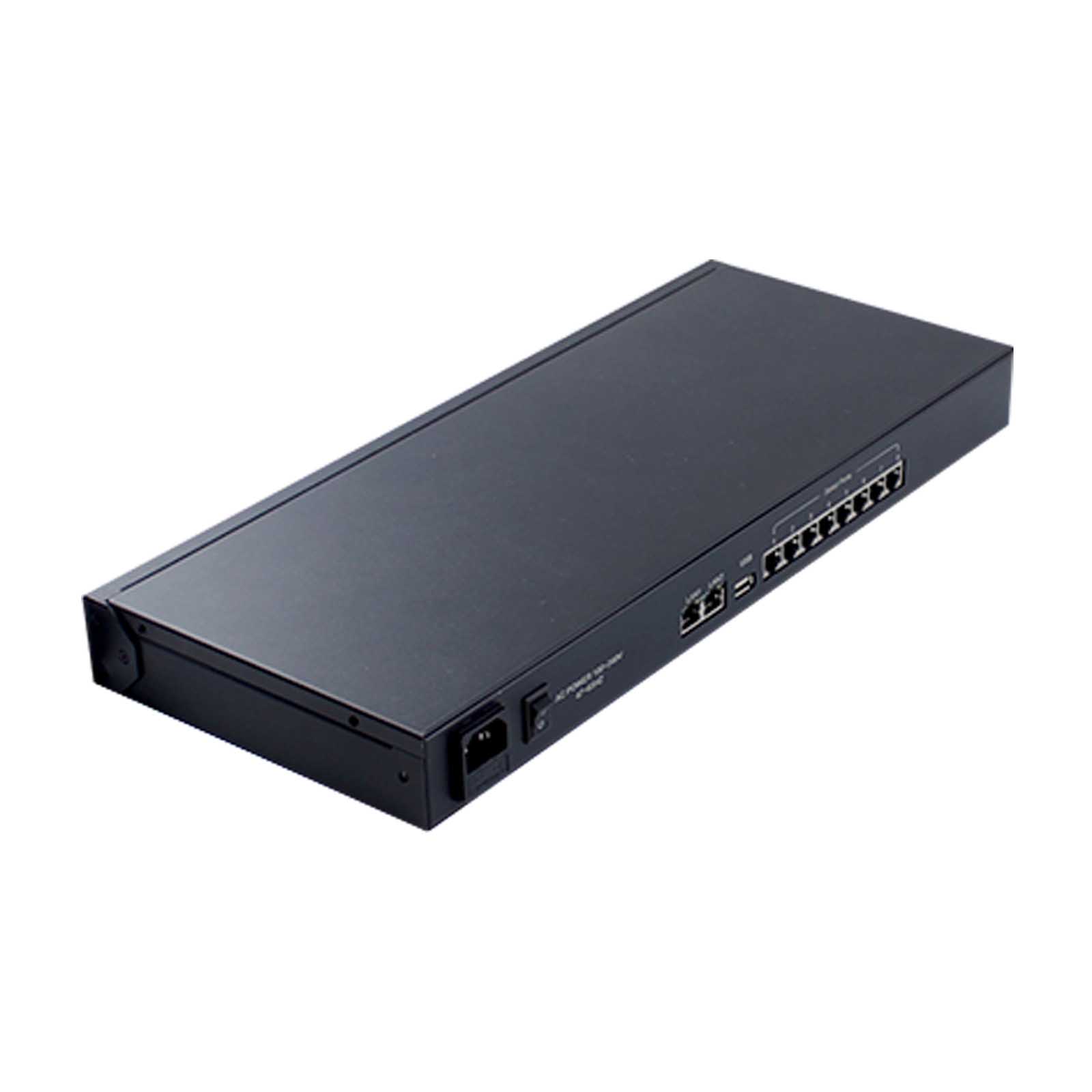

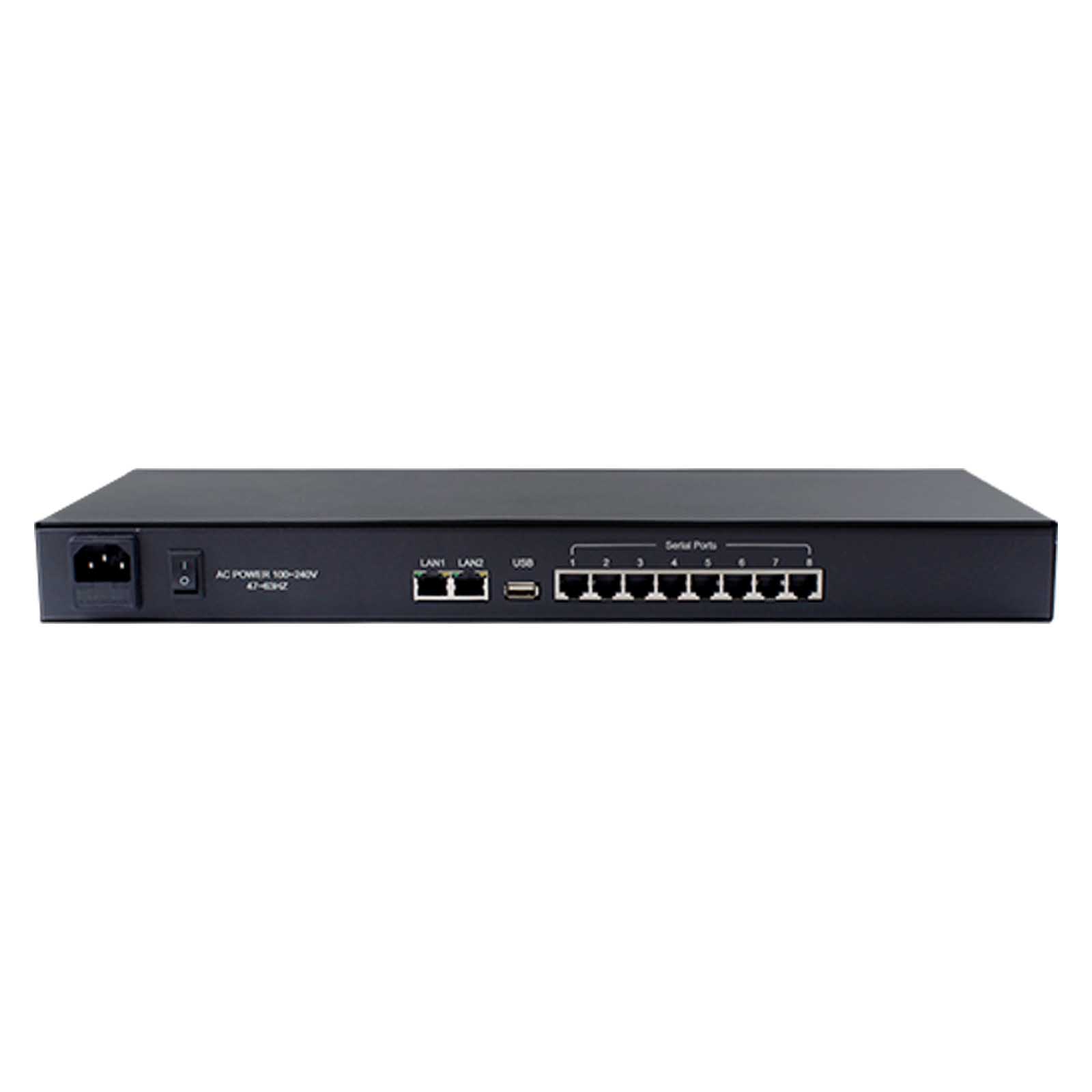

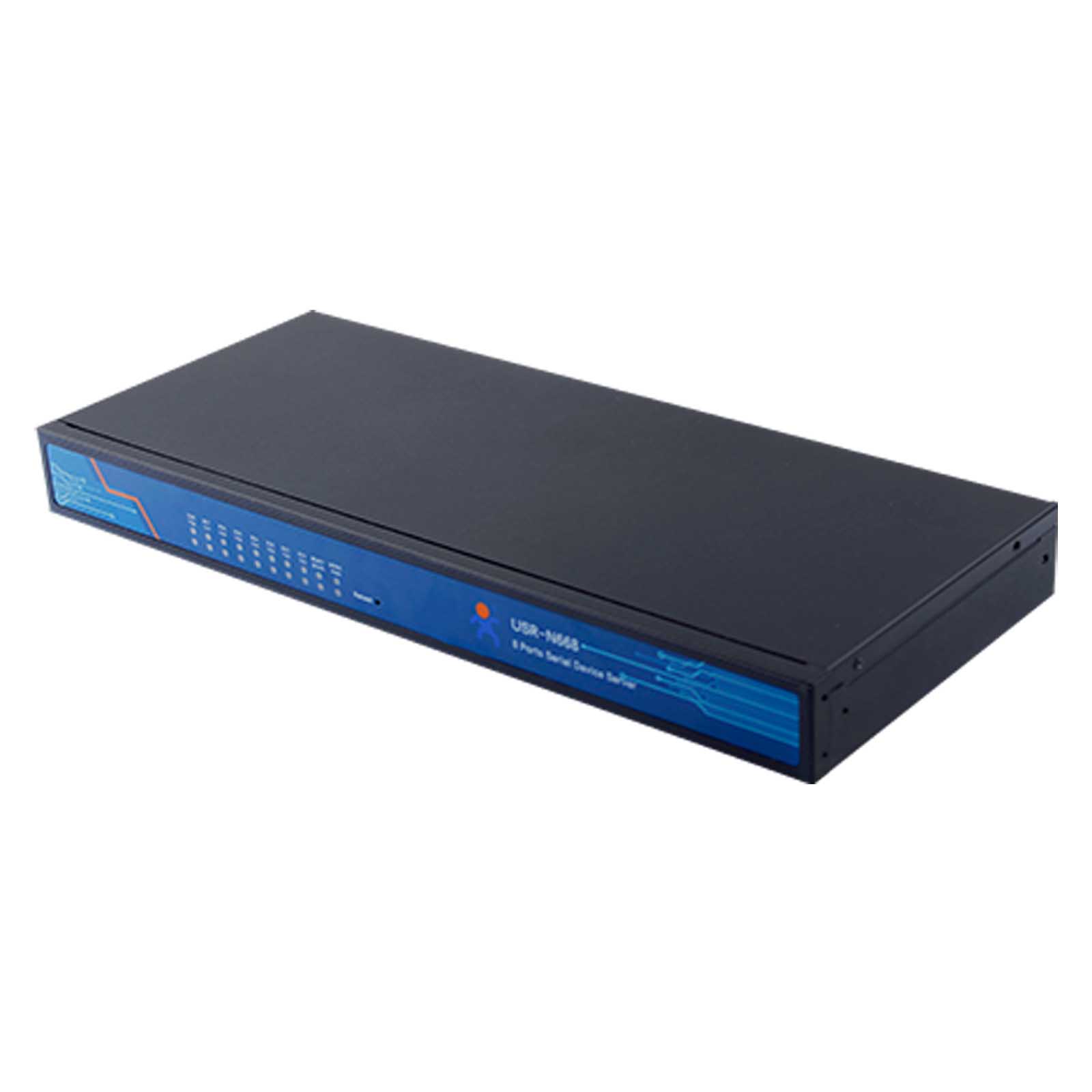

USR-N668 to przemysłowy media konwerter z 8x portami RS232/422/485 na LAN w metalowej obudowie Rack 1U. Urządzenie zapewnia przeźroczystą transmisję danych. Oparty na procesorze ARM9, obsługuje funkcje: VPN + Diagnostyka sieci + Zadanie pomiaru czasu + DDNS + Modbus TCP do RTU.

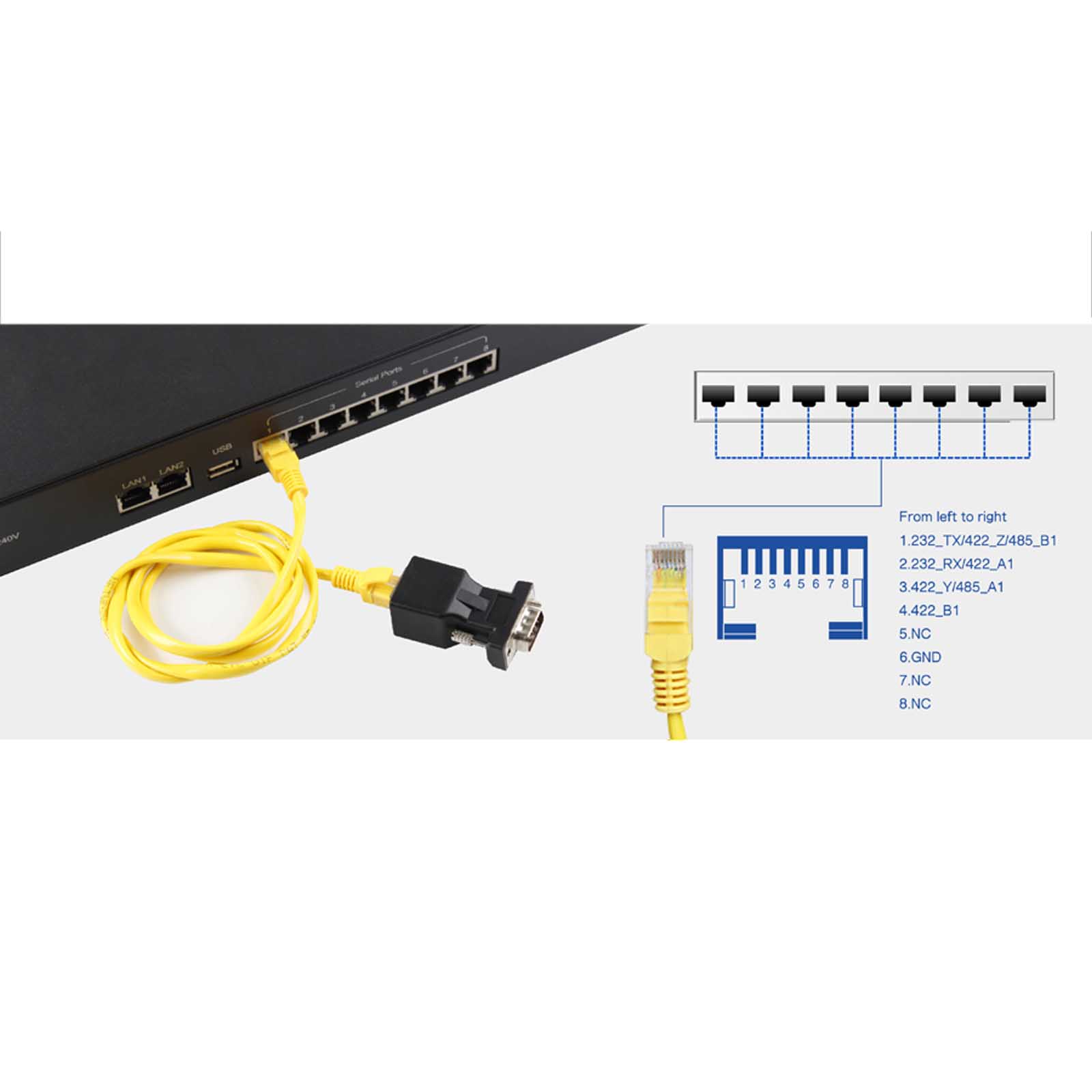

Aby przetestować konwersję komunikacji między portem szeregowym a siecią, należy podłączyć USR-N668 do komputera za pomocą kabla szeregowego (lub USB do kabla szeregowego), podłączyć port Ethernet USR-N668 i komputer z siecią. Upewnij się, że połączenie jest prawidłowe, a następnie włącz zasilanie.

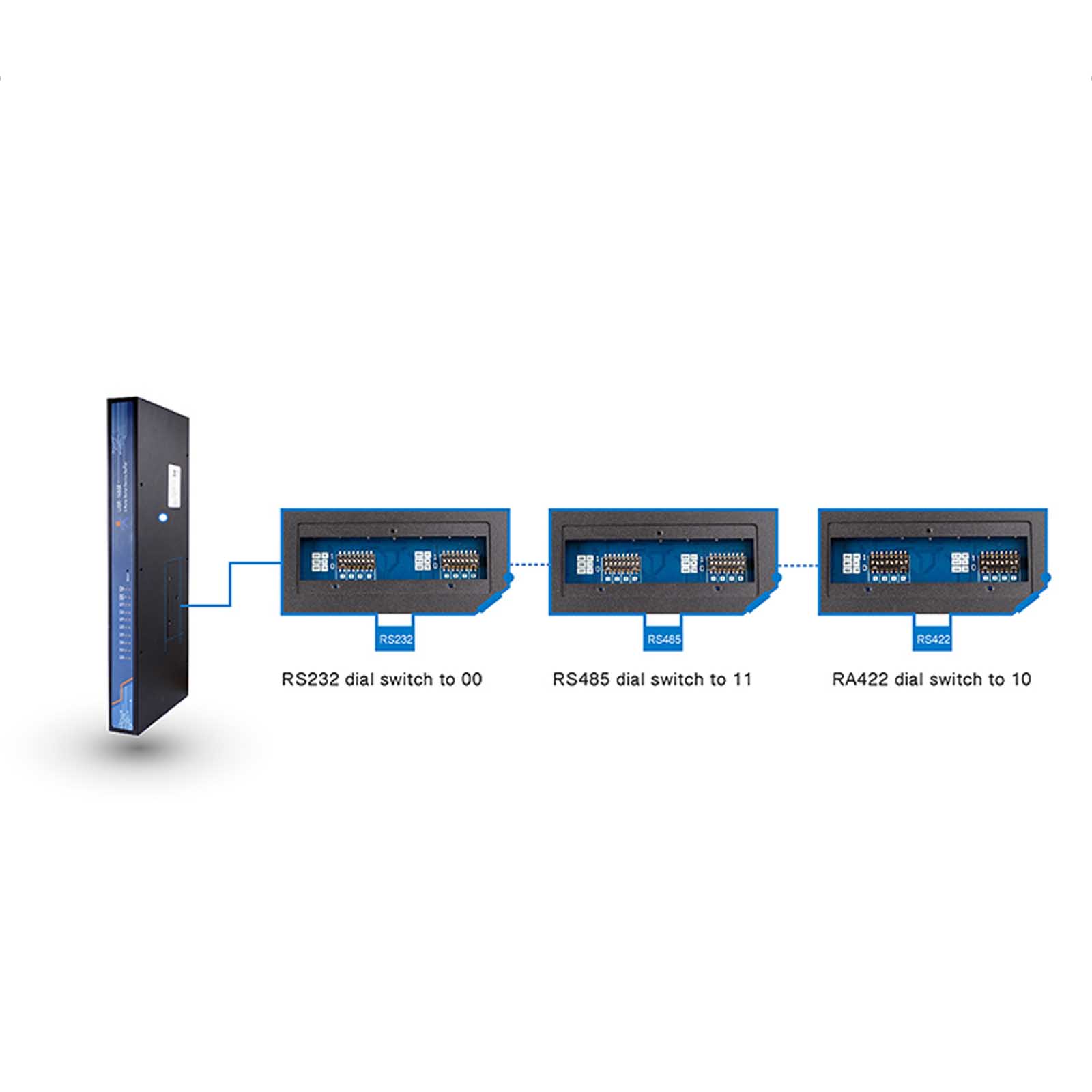

Przełączanie portu szeregowego pomiędzy RS232/RS485/RS422
Nowa i przemysłowa konstrukcja, która oszczędza przestrzeń portu urządzenia, zapobiega popiołom i kolizjom oraz promuje bezpieczeństwo podczas pracy. Domyślnie działa na porcie RS232. W przypadku korzystania z portu szeregowego RS485/422 należy ustawić kod wybierania w odpowiedniej pozycji. Każdy port szeregowy może dowolnie wybrać tryb, nie martw się o ujednolicony tryb dla wszystkich portów szeregowych.
RTC (zegar czasu rzeczywistego, nie wymaga sieci) + NTP (czas sieciowy)
Nadal może zapewnić dokładne pozycjonowanie czasu dla systemu w środowisku sieciowym lub nie
Inne Funkcje
VPN + Diagnostyka sieci + Zadanie pomiaru czasu + DDNS + Modbus TCP do RTU
Najważniejsze cechy:
- 8x portów RS232/422/485 na LAN
- Każdy z portów może pracować niezależnie
- 2x porty Ethernet WAN/LAN
- Procesor ARM9, 64MB RAM, 16MB Flash
- Obsługa DHCP, dynamiczny lub statyczny
- Tryby pracy: TCP Server, TCP Client, UDP Client, UDP Server, httpsd Client
- Zdalne monitorowanie i zdalna aktualizacja oprogramowania sprzętowego
- Sprzętowy Watchdog
- Obudowa typu Rack
|
USR-N668
|
|
|
Work Voltage
|
AC 85~265 V，50/60Hz |
|
Power Consumption
|
1.6W |
|
Ethernet
|
RJ45, 10/100Mbps |
|
Number of Ethernet Port
|
2 |
|
Serial Port Format
|
RJ45 |
|
Number of Serial Port
|
8 Ports |
|
Baud Rate
|
300-115.2K（bps） |
|
Network Protocol
|
IP, TCP/UDP, ARP, ICMP, IPV4, https |
|
IP
|
Static IP, DHCP |
|
DNS
|
Supports user defined |
|
Configuration
|
Software, Webpage, AT command |
|
Transparent transmission
|
TCP Server/TCP Client/UDP Server/UDP Client/ httpsd Client |
|
Class RFC2217
|
Support |
|
Network Cache
|
10Kbyte |
|
Serial port Cache
|
10Kbyte |
|
Average transmission delay
|
>=50ms |
|
Software
|
VCOM、Setup Software, Test program |
|
Packaging mechanism
|
50ms packing time, 1472 bytes packing length |
|
Certificate
|
CE/RoHs |
|
Reliability grade
|
EN61000-4-2(static electricity) Grade 4
EN61000-4-4(pulse group) Grade 4
EN61000-4-5(surge) Grade 3 |
|
Shell Protection
|
IP30 |
|
Size
|
482 x 185 x 45 mm |
|
Work Temp
|
-40～85℃ |
|
Storage Temp
|
-40～105℃ |
|
Work Humidity
|
5%～95% RH |
|
Storage Temp
|
5%～95% RH |
